VENTILO-CONVECTEUR
THERMOSTAT
(COMMANDE)
ROUGE
R
VERT
G
BLANC
W
BRUN
C
JAUNE
Y

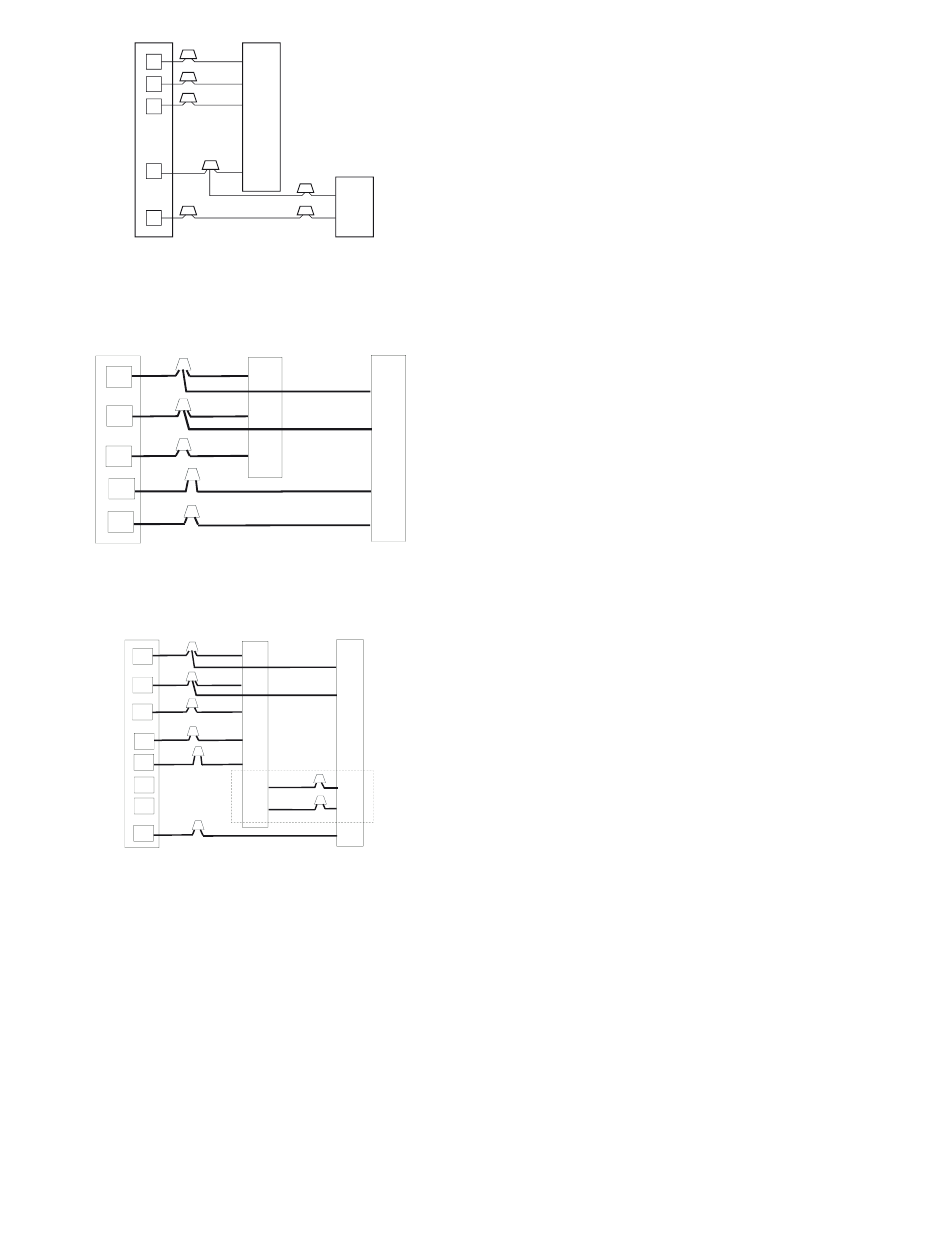

Fig. 2 – Agencement du câblage
(refroidissement et chauffage 1 étage)
MODULE
THERMOSTAT
INTÉRIEUR
ROUGE
R
B R U N
C
VERT
G
JAUNE
Y
ORANGE
O
Fig. 3 – Agencement du câblage
(refroidissement et chauffage 1 étage)
MODULE
THERMOSTAT
INTÉRIEUR
ROUGE
R
BRUN
C
VERT
G
BLANC
W 2
JAUNE
Y
E
L
ROUGE
O
Fig. 4 – Agencement du câblage
(refroidissement et chauffage 2 étages)
Étape 6 – Sélection de la vitesse appropriée du
ventilateur
Les prises de vitesse du moteur sont : noir – haute vitesse, rouge –
moyenne vitesse, bleu – basse vitesse
Pour sélectionner la vitesse de ventilateur désirée pour le
refroidissement, et en tout temps lorsqu'un signal « G » est présent,
branchez le fil de la prise de vitesse du moteur au relais de
ventilateur nº 4.
Pour sélectionner la vitesse de ventilateur désirée pour le chauffage,
et en tout temps lorsqu'un signal « G » n'est pas présent, branchez
le fil de la prise de vitesse du moteur au relais de ventilateur nº 6.
R
G
W
1
CLIMATISEUR
C
C
Y
A150156
–
Climatiseur
MODULE
EXTÉRIEUR
R
ROUGE
R
C
C
G
Y
O
A150200
–
Thermopompe
MODULE
EXTÉRIEUR
R
ROUGE
R
C
C
G
W
I
Y
I
MAUVE
Y
Y
O
NOIR/BLANC
W 2
W
O
O
A150202
–
Thermopompe
Branchez toujours le fil inutilisé du moteur de ventilateur au faux
bloc à bornes.
Pour sélectionner le débit d'air, consultez les tableaux 2 et 3 qui
donnent les vitesses de ventilateur appropriées pour le
refroidissement et le chauffage.
Étape 7 – Détendeur thermostatique (FPMBNC
seulement)
REMARQUE : Le détendeur thermostatique est réglé à l'usine et
ne nécessite pas de réglages subséquents pour un fonctionnement
fiable.
MISE EN SERVICE
Consultez les instructions d'installation de l'appareil extérieur pour
obtenir les consignes de démarrage du système et les détails sur la
méthode de charge du frigorigène.
SÉQUENCE DE FONCTIONNEMENT
REMARQUE : La séquence de fonctionnement qui suit est basée
sur les appareils installés avec moteur PSC et carte de
temporisation (TDB).
A. VENTILATION CONTINUE
Le thermostat ferme les circuits R à G. G est alimenté, ce qui
complète le circuit du moteur du ventilateur intérieur. Quand G est
désexcité, il y a un délai d'arrêt de la soufflante de 90 secondes.
B. MODE CLIMATISATION
Le thermostat alimente les circuits R à G, R à Y et R à O
(thermopompe seulement). G est alimenté, ce qui complète le
circuit du moteur du ventilateur intérieur. Y alimente l'appareil
extérieur (O et alimenté pour la thermopompe). Quand l'appel de
climatisation est satisfait, G est désexcité et il y a un délai d'arrêt de
la soufflante de 90 secondes.
C. MODE DE CHAUFFAGE DE LA THERMOPOMPE
Le thermostat alimente les circuits R à G et R à Y. G et alimenté, ce
qui complète le circuit du moteur du ventilateur intérieur. Quand
l'appel de chaleur est satisfait, G est désexcité et il y a un délai
d'arrêt de la soufflante de 90 secondes.
D. CHAUFFAGE
PAR
CHAUFFAGE ÉLECTRIQUE AUXILIAIRE
Le thermostat alimente les circuits R à G, R à Y et R à W1. G est
alimenté, ce qui complète le circuit du moteur du ventilateur
intérieur. W1 alimente le ou les relais de chauffage électrique qui
terminent le circuit du ou des éléments chauffants. Lorsque W1 est
désexcité, le ou les relais de chauffage électrique s'ouvrent, ce qui
met les éléments de chauffage hors tension. Quand G est désexcité,
il y a un délai d'arrêt de la soufflante de 90 secondes.
E. MODE CHAUFFAGE ÉLECTRIQUE OU CHAUFFAGE
D'URGENCE
Le thermostat ferme les circuits R à W1. W1 alimente le ou les
relais de chauffage électrique qui terminent le circuit du ou des
éléments chauffants. Le moteur de la soufflante est alimenté au
moyen des contacts normalement fermés du relais du ventilateur.
Quand W1 est désexcité, le ou les relais de chauffage électrique
s'ouvrent et il n'y a pas de délai d'arrêt de la soufflante.
ENTRETIEN ET MAINTENANCE
Pour obtenir des performances optimales en continu et réduire les
risques de pannes, un entretien périodique de cet équipement est
essentiel. Le seul entretien requis qui peut être effectué par le
consommateur est l'entretien du filtre.
