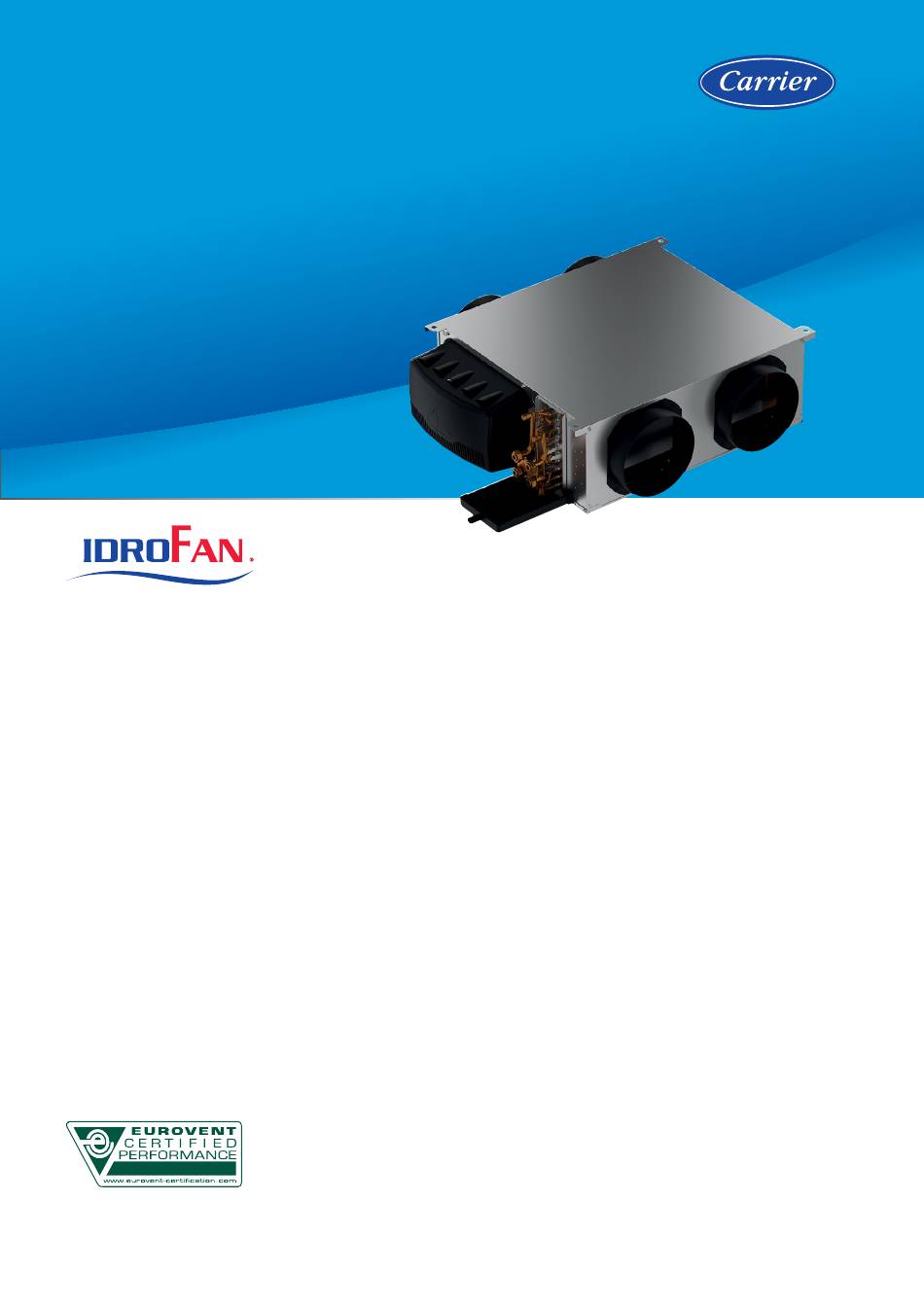

42NX
VENTILO-CONVECTEUR
GAINABLE
Puissance frigorifique :
0.9 kW – 11 kW
Puissance calorifique :
1 kW - 14 kW
CARRIER participe au programme ECP dans la
catégorie LCP-HP.
Vérifier la validité actuelle du certificat :
www.eurovent-certification.com
UNITÉ GAINABLE POUR FAUX PLAFOND ET FAUX PLANCHER
FONCTIONNEMENT EXTRÊMEMENT SILENCIEUX
CONSOMMATION ÉNERGÉTIQUE RÉDUITE
FLEXIBILITÉ POUR UNE INSTALLATION SIMPLIFIÉE
CONFORT AMÉLIORÉ
QUALITÉ DE L'AIR INTÉRIEUR
Les 42NX de Carrier sont disponibles en différentes tailles avec batteries 2 tubes, 2 tubes
plus batterie électrique ou 4 tubes, avec une plage de débit d'air allant de 140 à 1900 m³/h,
pour une puissance frigorifique totale allant de 0,9 kW à 11 kW et une puissance calorifique
nominale allant de 1 kW à 14 kW.
Notice originale
Publicité
Manuels Connexes pour Carrier 42NX
Sommaire des Matières pour Carrier 42NX
- Page 1 CONFORT AMÉLIORÉ QUALITÉ DE L’AIR INTÉRIEUR Les 42NX de Carrier sont disponibles en différentes tailles avec batteries 2 tubes, 2 tubes plus batterie électrique ou 4 tubes, avec une plage de débit d’air allant de 140 à 1900 m³/h, pour une puissance frigorifique totale allant de 0,9 kW à 11 kW et une puissance calorifique nominale allant de 1 kW à...
- Page 2 L’unité terminale gainable 42NX offre un large choix d’options montées d’usine (vannes, régulateurs…) afin de vous permettre une installation facile et rapide sur site. L’unité terminale 42NX intègre une grande possibilité de modularité, chacune des tailles pouvant être fournie avec : ■...
- Page 3 ■ Efficacité énergétique La robustesse et la conception de haute qualité de la gamme La haute pression statique du 42NX est conforme à la 42NX ont été développées et conçues en France grâce à certification Eurovent FCP spécifique aux ventilo- l’expérience de l’entreprise dans le domaine, et ses...
- Page 4 CONFIGURATION DE LA GAMME Plusieurs configurations d’installation sont disponibles afin de répondre à tous les besoins sur site. Modèle en I ■ Avec ou sans manchette de raccordement rectangulaire au soufflage et/ou à la reprise Modèle en H ■ Plénum à la reprise et au soufflage avec virole pour raccordement de gaine circulaire ■...
- Page 5 CONFIGURATION DE LA GAMME Plénum disponible en fonction de la configuration . Taille 1 Taille 2 Taille 3 Taille 4 Taille 5 1x 160 1x 160 2x DN 160 3x DN 160 3x DN 200 2x DN 200 2x DN 160 3x DN 200 3x DN 250 Modèle H ou Y...
- Page 6 480 m³/h 550 m³/h 42NX 5 Dans le cas où le produit est livré sans organe de régulation Carrier, la vérification de la conformité CEM est de la responsabilité de l'installateur. Solutions de câblage des ventilateurs Le moteur des unités 42NX peut être sélectionné avec Avec bornier électrique...
- Page 7 PRINCIPAUX MODULES ET COMPOSANTS Filtre Le 42NX est équipée de série d’un filtre ISO grossier 50 % non régénérable selon norme ISO 16890. Un filtre plissé ISO ePM10 50% non régénérable selon norme ISO 16890 est également disponible en option.
- Page 8 PRINCIPAUX MODULES ET COMPOSANTS Pour la taille 5, une trappe est aussi présente, mais le principe de fixation est différent, voir le visuel ci-dessous.
- Page 9 PRINCIPAUX MODULES ET COMPOSANTS Batterie hydraulique Bac à condensats monobloc ■ Ailettes aluminium serties mécaniquement par expansion ■ Bac d’évacuation des condensats monobloc en polypropylène des tubes en cuivre et isolé avec 5 mm de mousse. ■ Raccords femelles d’entrée et de sortie d’eau filetés de 1/2 ■...
- Page 10 SPECIFICATION DES OPTIONS Régulateur d’air neuf à volume constant L’unité terminale gainable 42NX peut être dotée en option d’un Trois modèles sont proposés : régulateur de débit d’air neuf constant permettant de contrôler ■ Ø125mm - Débits 15 à 50 m³/h l’introduction d’air neuf et le renouvellement d’air.
- Page 11 L’unité terminale gainable 42NX peut accepter en option une vanne QAI associant un organe de mesure de la pression En option avec les régulations Carrier NTC ou WTC et associée différentielle et un régulateur de débit d’air neuf à clapet au régulateur de débit d’air neuf à...
- Page 12 ■ Servomoteur flottant 3 points 24 V ■ Servomoteur modulant 0-10 V/24 V NOTE : Les servomoteurs alimentés en 24 V ne sont pas compatible avec les régulateurs Carrier (Thermostat C/D, WTC et NTC) ■ Servomoteur flottant 3 points - Tension d’alimentation 230 V~ +/-10% - 50/60Hz - Moteur pas à...
- Page 13 ■ Corps de vanne droit avec flèche indiquant le sens du passage du fluide, gravée sur le corps de vanne ■ Pression nominale : PN 16 bar Diamètres et Kvs des vannes standard 2 voies ou 3 voies avec by-pass avec servomoteur thermique 42NX1 42NX 2 42NX 3 42NX 4 42NX 5 Ø Batterie eau chaude ou froide femelle G 1/2"...
- Page 14 Corps de vannes d'équilibrage deux voies Des vannes deux voies intégrant une technologie d'équilibrage sont disponibles en option avec les unités 42NX. La vanne deux voies Carrier à fonction d'équilibrage associe en un même produit les fonctionnalités d'une vanne d'équilibrage dynamique et d'une vanne de régulation.
- Page 15 Pression maximum 10 m (débit 0 l/h) 14 m (débit 0 l/h) Niveau sonore à 1m Puissance de la batterie électrique selon EN ISO 3744 42NX 1 1 x 500 W et 4871 (Mesure 20,2 dBA <28 dBa effectuée au LNE,...
- Page 16 NOTE: Pour connaître les spécificités et caractéristiques des régulateurs Carrier mentionnés ci-dessus, veuillez consulter les documentations techniques de chacun de ces régulateurs. Sur consultation spécifique, d’autres types de régulateurs peuvent être montés en usine sur les unités (fourniture Carrier ou fourniture client).
- Page 17 NOTE: Pour connaître les spécificités et caractéristiques des régulateurs Carrier mentionnés ci-dessus, veuillez consulter les documentations techniques de chacun de ces régulateurs. Sur consultation spécifique, d’autres types de régulateurs peuvent être montés en usine sur les unités (fourniture Carrier ou fourniture client).
- Page 18 Vanne d'équilibrage 2 voies Vanne d'équilibrage 2 voies et points de pression Sans servomoteur Les servomoteurs 24 V ne sont pas disponibles avec les régulateurs Carrier et le bornier électrique Servomoteur on/off 230 V Servomoteur flottant 230 V (3 points) Servomoteur de vanne Les servomoteurs flottants à...
- Page 19 SPECIFICATION DES OPTIONS Nom de la N° chiffre Valeur Description Compatibilité caractéristique codification Sans capteur Sonde de température de l’air de reprise Sonde de temperature de l’eau Sonde de température de l’air de reprise et de l’eau Sonde de température de l’air de reprise, de l’eau et de CO₂...
- Page 20 SPECIFICATION DES OPTIONS Nom de la N° chiffre Valeur Description Compatibilité caractéristique codification Raccordement rectangulaire à la reprise et au soufflage pour faux Pour installation en faux plafond plafond Raccordement rectangulaire à la reprise ou au soufflage et raccordement circulaire au Pour installation en faux plafond soufflage ou à...
- Page 21 SPECIFICATION DES OPTIONS Nom de la N° chiffre Valeur Description Compatibilité caractéristique codification Sans piquage 1 piquage diamètre 160mm 2 piquages diamètre 160mm 3 piquages diamètre 160 mm 1 piquage diamètre 200 mm 2 piquages diamètre 200 mm Diamètre et nombre de 38-39 3 piquages diamètre 200 mm piquage de soufflage...
- Page 22 Dimensions en mm Dimensions en mm Taille 42NX 1 42NX 2 42NX 3 42NX 4 42 NX 5 Taille 42NX 1 42NX 2 42NX 3 42NX 4 42 NX 5 Manchettes 396X177 563X177 963X177 1252X210 rectangulaires 1022 1321 1052...
- Page 23 PLANS DIMENSIONNELS Montage U Dimensions en mm Taille 42NX 1 42NX 2 42NX 3 42NX 4 42NX 5 1029 1029 1029 1197 1020 1324 1052 1370 G + K 1247 1550 Poids [kg] 21,6 29,8 54,9 Montage U Compact Dimensions en mm...
- Page 24 PLANS DIMENSIONNELS Montage Y soufflage ou reprise Dimensions en mm 42NX 5 reprise 42NX 5 reprise 42NX 5 reprise sans plenum / avec plenum / avec plenum + Taille 42NX 1 42NX 2 42NX 3 42NX 4 soufflage avec soufflage sans...
- Page 25 PLANS DIMENSIONNELS Montage Y soufflage ou reprise avec manchette Dimensions en mm 42NX 5 reprise 42NX 5 reprise 42NX 5 reprise 42NX 5 reprise avec bride / avec plenum / avec plenum + avec bride + filtre Taille 42NX 1...
- Page 26 PERFORMANCES DU 42NX 42NX 222M 223H 243M 243H Vitesse de ventilateur (Vitesses de certification Eurovent) Débit d’air l/s 0,045 0,091 0,125 0,039 0,092 0,123 0,045 0,091 0,125 0,039 0,092 0,123 m³/h 162 Pression statique disponible Mode froid 2 tubes⁽¹⁾ Puissance frigorifique totale...
- Page 27 PERFORMANCES DU 42NX 42NX 322M 323H 343M 343H Vitesse de ventilateur 4,7V 4,7V (Vitesses de certification Eurovent) Débit d’air l/s 0,040 0,133 0,169 0,169 0,043 0,133 0,169 0,169 0,040 0,133 0,169 0,169 0,043 0,133 0,169 0,169 m³/h 145 Pression statique disponible Mode froid 2 tubes⁽¹⁾...
- Page 28 PERFORMANCES DU 42NX 42NX 422M 423H 443M 444H Vitesse de ventilateur 5,5V 8,0V 10V 5,5V 8,0V 10V 5,6V 8,0V 10V 5,5V (Vitesses de certification Eurovent) Débit d’air l/s 0,057 0,223 0,288 0,308 0,050 0,223 0,278 0,281 0,055 0,222 0,281 0,299 0,050 0,223 0,278 0,281 m³/h 204...
- Page 29 PERFORMANCES DU 42NX 42NX 522M 523M 524M Vitesse de ventilateur 7,0V 9,0V 7,0V 9,0V 7,0V 9,0V (Vitesses de certification Eurovent) Débit d’air 0,123 0,440 0,529 0,529 0,123 0,440 0,529 0,529 0,123 0,440 0,529 0,529 m³/h 1583 1904 1904 1583 1904...
- Page 30 PERFORMANCES DU 42NX 42NX 543M 544M Vitesse de ventilateur 7,0V 9,0V 7,0V 9,0V (Vitesses de certification Eurovent) Débit d’air 0,123 0,440 0,529 0,529 0,123 0,440 0,529 0,529 m³/h 1583 1904 1904 1583 1904 1904 Pression statique disponible Mode froid 2 tubes⁽¹⁾...
- Page 31 LIMITES DE FONCTIONNEMENT Limites d'utilisation 230V +- 10% , Vérifiez que la tension et la fréquence d’alimentation correspondent aux Tension d’alimentation valeurs de l’unité à installer, Fréquence 60 ou 50 Hz -1ph Indice de protection de l'unité IP 2X Indice de protection au choc IK 02 Altitude maximale 2000 m...
- Page 32 ■ 2014/30/UE (CEM) Filtre ■ 2011/65/UE (RoHS) ■ Le 42NX doit être fourni au moins avec un filtre de classe ■ 2009/125/EC (Eco Design) et règlement 327/2011/EU ISO Grossier 50% (G3) conformément à la norme ISO Et conforme aux normes : standard 16890.
