E5CS–X
Conseils d'utilisation
Montage
Tous les régulateurs de empérature des
séries E5CS–X sont conformes aux normes
DIN43700.
L'epaisseur recommandée du panneau est
de 1 à 4 mm.

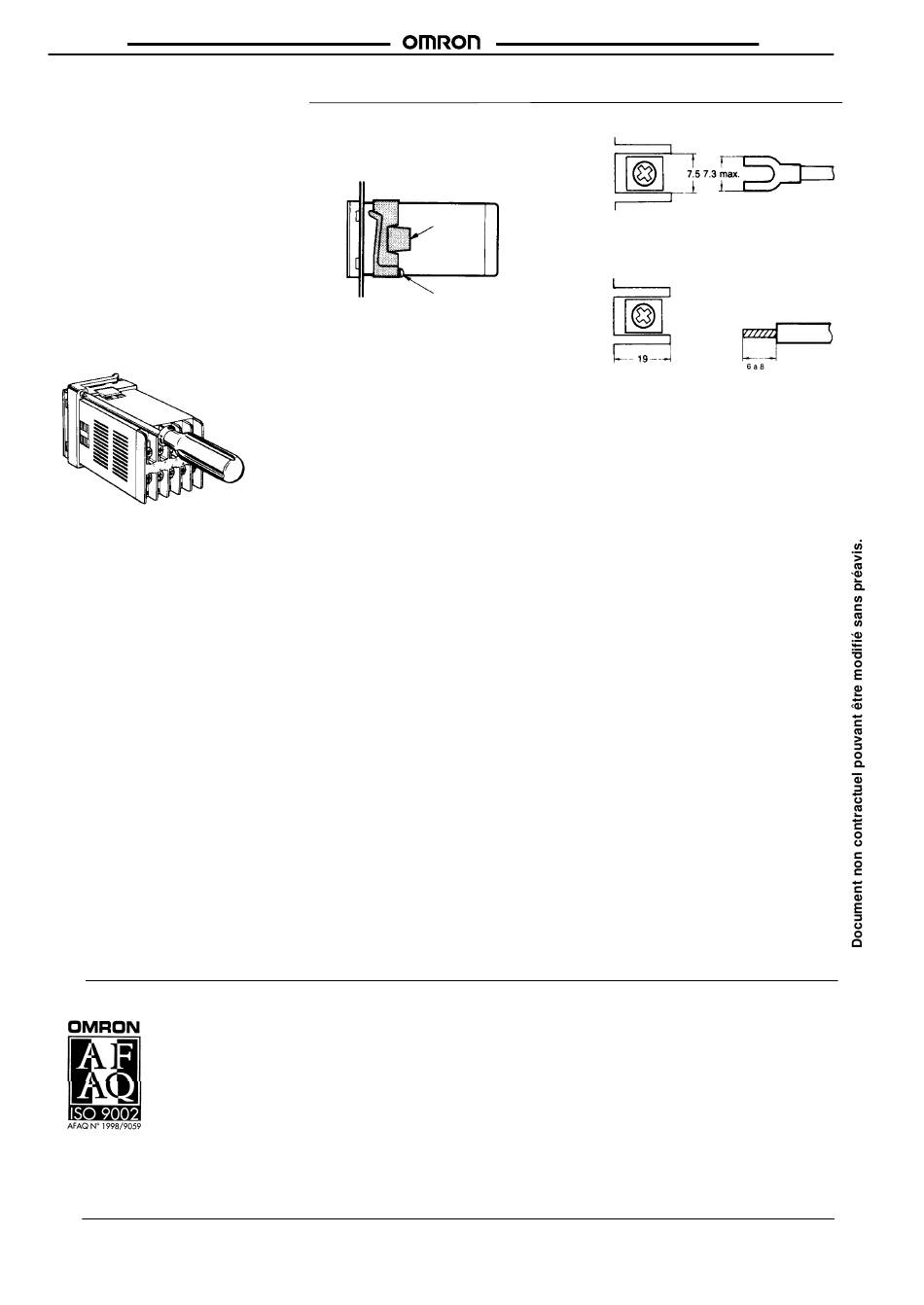

Montage encastré
Insére le régulateur de température sur la
face avant du panneau. Fixer l'adapteur sur
l'arrière du régulateur et appuyer jusqu'à ce
qu'il adhère complètement au panneau.
Fixer le régualteur au moyen des vis
comme indiqué ci– dessous.
SIEGE SOCIAL
OMRON ELECTRONICS
B.P. 33
19, rue du Bois Galon
94121 FONTENAY SOUS BOIS Cedex
Tél. 01 49 74 70 00
Télécopie 01 48 76 09 30
REGION SUD-OUEST
OMRON ELECTRONICS
High Tech Buro Bât. C
Rue Garance
31320 LABEGE
Tél. 05 61 39 89 00
Télécopie 05 61 39 99 09
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
8
Retrait
Desserrer les vis de l'adaptateur puis
soulever le crochet pour retirer l'adaptateur.
Crochet
Vis
Environnement
Ne pas installer le régulateur dans un
endroit où il serait exposé aux gaz corrosifs
ou à une trop grande poussière. Eviter
surtout les endroits où le régulateur de
température serait sujet à de fortes
vibrations, des chocs ou des projections
d'eau ou d'huile, ou encore des
températures trop élevées.
Eloigner le régulateur de température des
équipements (machines à souder, par
exemple) susceptibles de générer des
parasites haute fréquence.
Exemples de branchements
BOrne ono soudée
Utiliser des bornes M3.5 no nsudées avec
les vis d'adapatation M3.5 du régulateur.
REGION ILE DE FRANCE
OMRON ELECTRONICS
Immeuble Le Cézanne
35, allée des Impressionistes
ZAC Paris Nord 2, Les Pléiades
BP 50349 Villepinte
95941 ROISSY CDG Cedex
Tél. 01 49 38 97 70
Télécopie 01 48 63 24 38
REGION SUD-EST
OMRON ELECTRONICS
L'Atrium, Parc Saint-Exupéry
1, rue du Colonel Chambonnet
69500 BRON
Tél. 04 72 14 90 30
Télécopie 04 78 41 08 93
Site Web Omron : http://www.omron.fr
E5CS–X
Câbles soudés
Dégager le fils de 6 à 12mm et procéder au
branchement.
Ne pas trop serrer les vis
Branchement du capteur
Les fils raccordant le capteur au régulateur
de température doivent autant que possible
être séparés des lignes de haute tension
afin d'éviter les parasites.
Utiliser les câbles de compensation
spécifiques pour les régulateurs avec entré
thermocouple. Emplyer des câbles de faible
résistance pour les modèles de régulateurs
avec entrée sonde Platine.
Séquence
Quelques secondes sont nécessaires au
relais avant qu'il ne passe sur ON après la
mise sous tension du régulateur de
température. Prende en considération ce
laps de tempos lors de la préparation de
séquences intégrant un régulateur.
REGION NORD-OUEST
OMRON ELECTRONICS
Bâtiment C
Rue G. Marconi
44812 SAINT HERBLAIN
Tél. 02 51 80 53 70
Télécopie 02 51 80 70 39
REGION NORD-EST
OMRON ELECTRONICS
11, rue Clément ADER
B.P. 164
51685 REIMS Cedex
Tél. 03 26 82 00 16
Télécopie 03 26 82 00 62
