Montage
5.

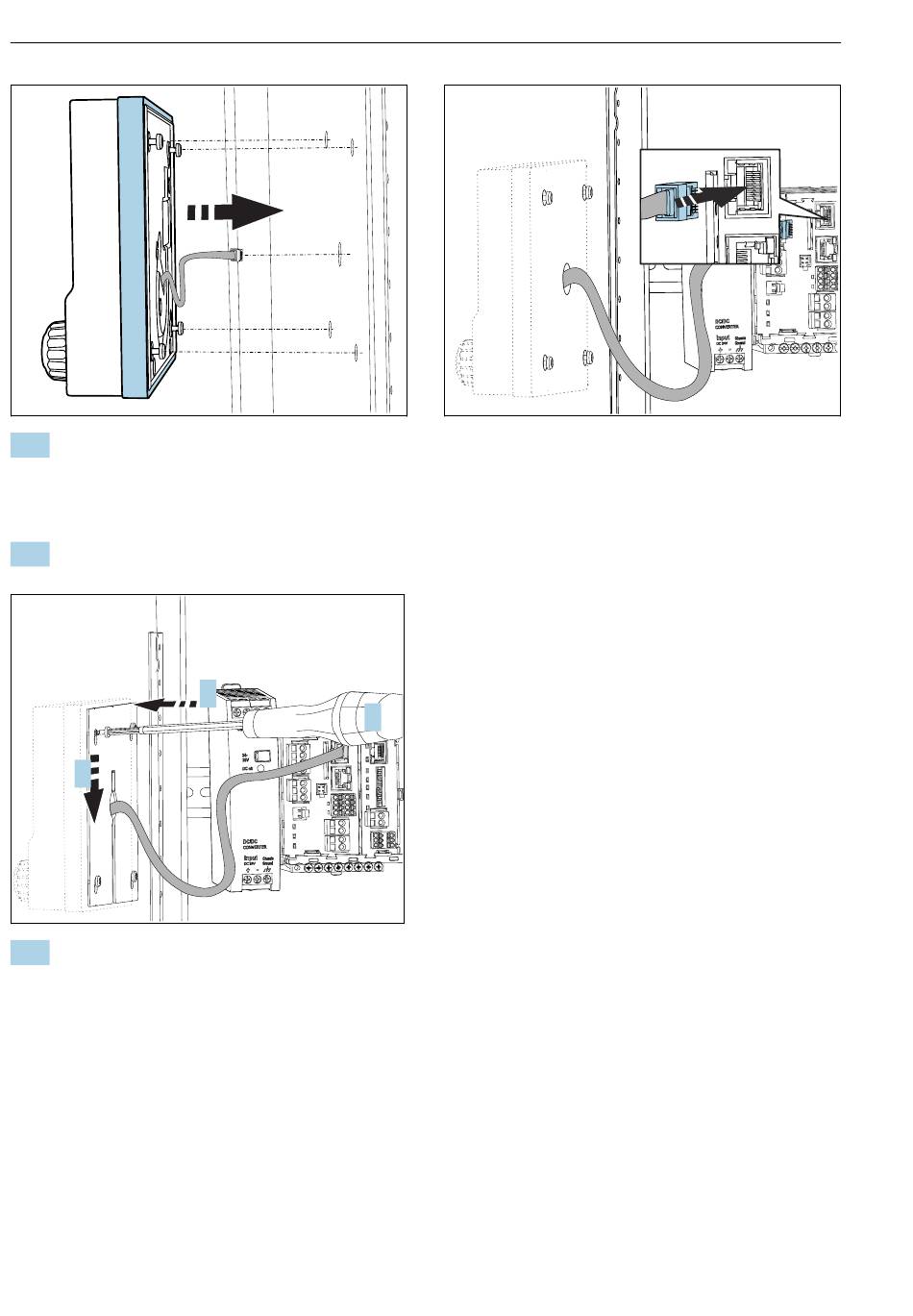

Passer le câble de l' a fficheur par le trou du milieu et connecter l' a fficheur de l' e xtérieur
via les quatre perçages avec les vis torx dévissées jusqu' a u dernier demi-tour (mais
toujours en place !). S' a ssurer que le cadre en caoutchouc (joint, en bleu) n' e st pas
endommagé et qu' i l est correctement positionné sur la surface de la porte.
6.
Connecter le câble de l' a fficheur au connecteur RJ45 du module de base.
b
7.
Positionner la plaque de montage à l' i ntérieur sur les vis (a), la faire glisser vers le bas
(b) et serrer les vis (c).
L' a fficheur est à présent installé et opérationnel.
