Liquiline CM44P
4.1.5
Montage de l'afficheur externe
La plaque de montage sert également de gabarit de perçage. Les repères latéraux vous
aident à marquer la position des perçages.
4 x min. Ø 8 (0.31)
min. Ø 15 (0.59)
5

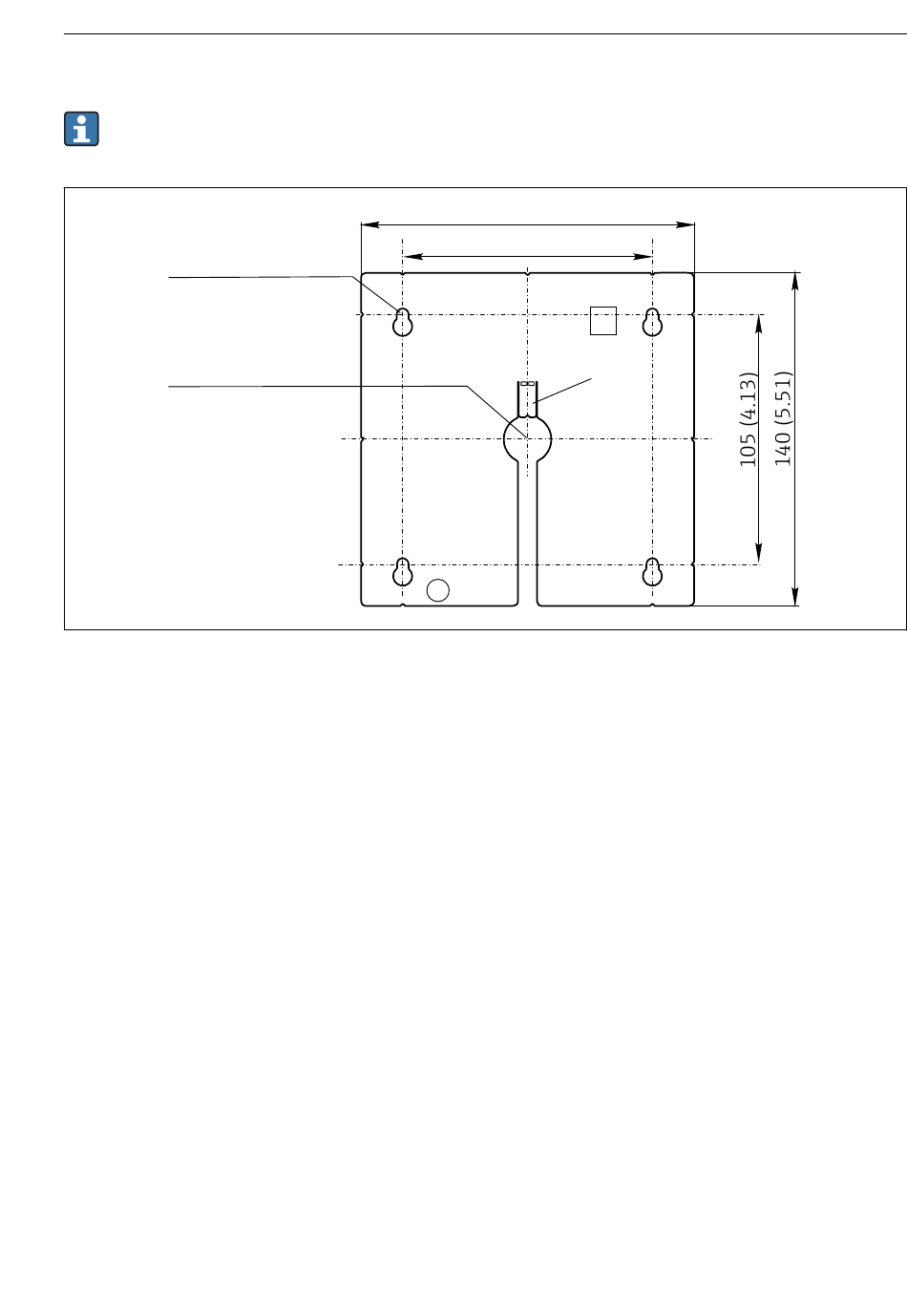

Plaque de montage de l' a fficheur externe, dimensions en mm (in)
a
Languette de fixation
b
Encoches de fixation, sans fonction pour l' u tilisateur
Endress+Hauser
140 (5.51)
105 (4.13)
b
a
b
Montage
A0025371
15
