Vue d'ensemble du produit
3.2 Vue d'ensemble des composants
3.2
Vue d'ensemble des composants

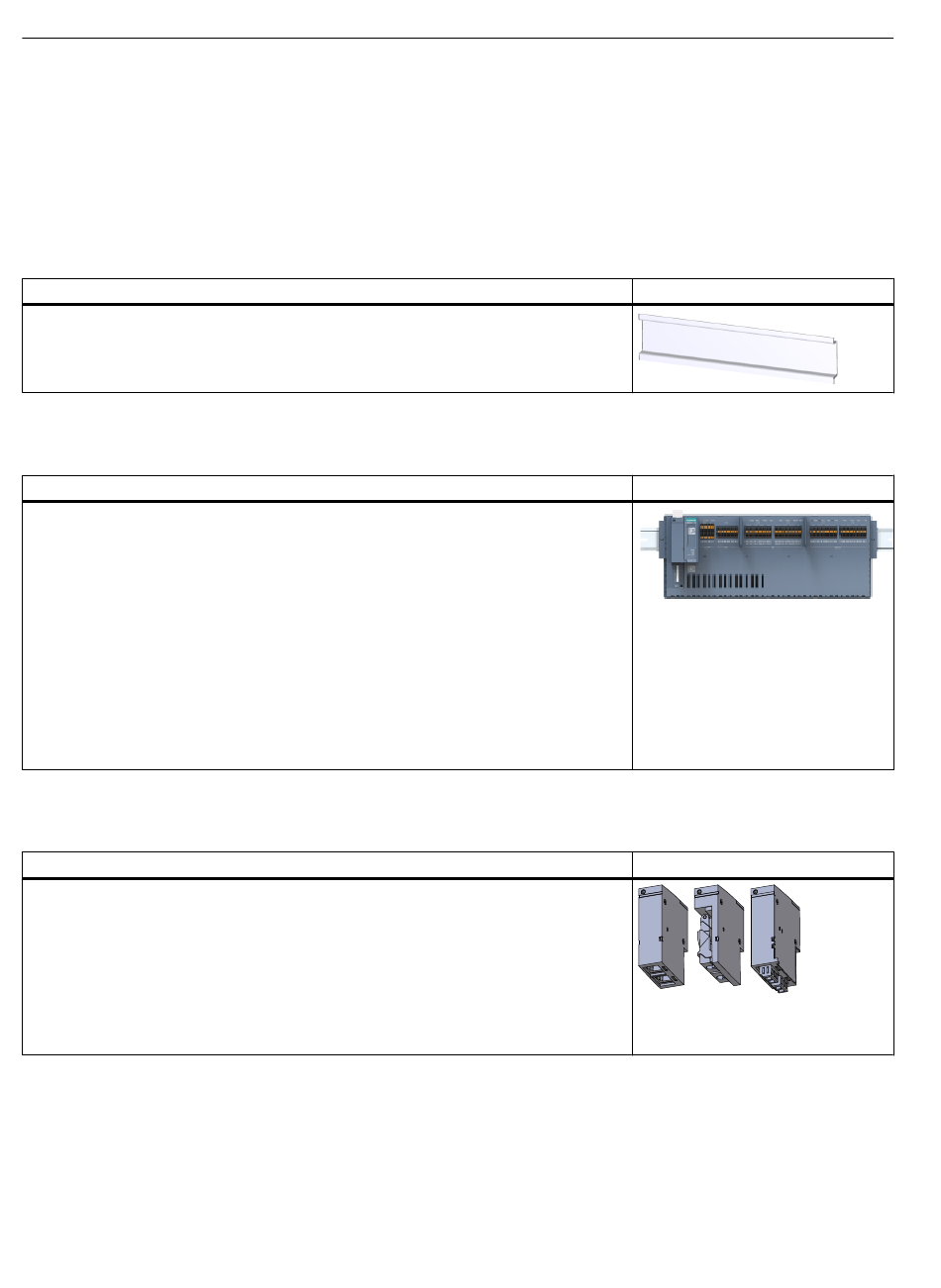

Composants de base de la CFU
Les composants de base suivants sont disponibles pour la CFU :
Tableau 3-1 Profilé support
Le profilé support est le composant sur lequel la CFU est fixée.
Profilé support TH 35 conforme à EN 60715
Tableau 3-2 CFU (numéro d'article : 6ES7655-5PX11-0XX0)
La CFU :
● Vous intégrez la CFU dans le système d'automatisation en tant que périphérique
IO sur PROFINET IO.
● La CFU dispose de 8 ports de bus de terrain, chacun pour un appareil de terrain
connecté à PROFIBUS PA (FIELDBUS).
● La CFU dispose de 8 voies librement configurables (DIQ) :
–
entrées TOR (DI)
–
sorties TOR (DQ)
● Sur l'interface, des afficheurs indiquent l'état des appareils. Pour plus
d'informations, référez-vous à la rubrique "Diagnostic par LED de signalisation
(Page 84)".
Tableau 3-3 BusAdapter
Vous avez besoin de BusAdapter autorisés pour raccorder la CFU à PROFINET IO.
Les différents BusAdapter vous permettent de choisir librement la connectique pour
PROFINET IO.
L'image donne quelques exemples types de modèles de BusAdapter.
Il y a des BusAdapter pour câbles de bus spécifiques préconfectionnés et des BusA‐
dapter pour supports spéciaux (fibre optique, conducteur électrique).
Les variantes de BusAdapter autorisées pour raccorder la CFU à PROFINET IO sont
indiquées à la rubrique "Tableau A-2 BusAdapter pour PROFINET (Page 129)".
14
Fonction
Fonction
Fonction
[ID: 100352425739]
Manuel de mise en service, 08/2017, A5E39253959-AA
SIMATIC CFU PA
