Proline Promass F 300 HART
Endress+Hauser
7.3

Garantir la compensation de potentiel

7.3.1 Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
7.4 Instructions de raccordement spéciales
7.4.1

Exemples de raccordement

Sortie courant 4 à 20 mA HART
1

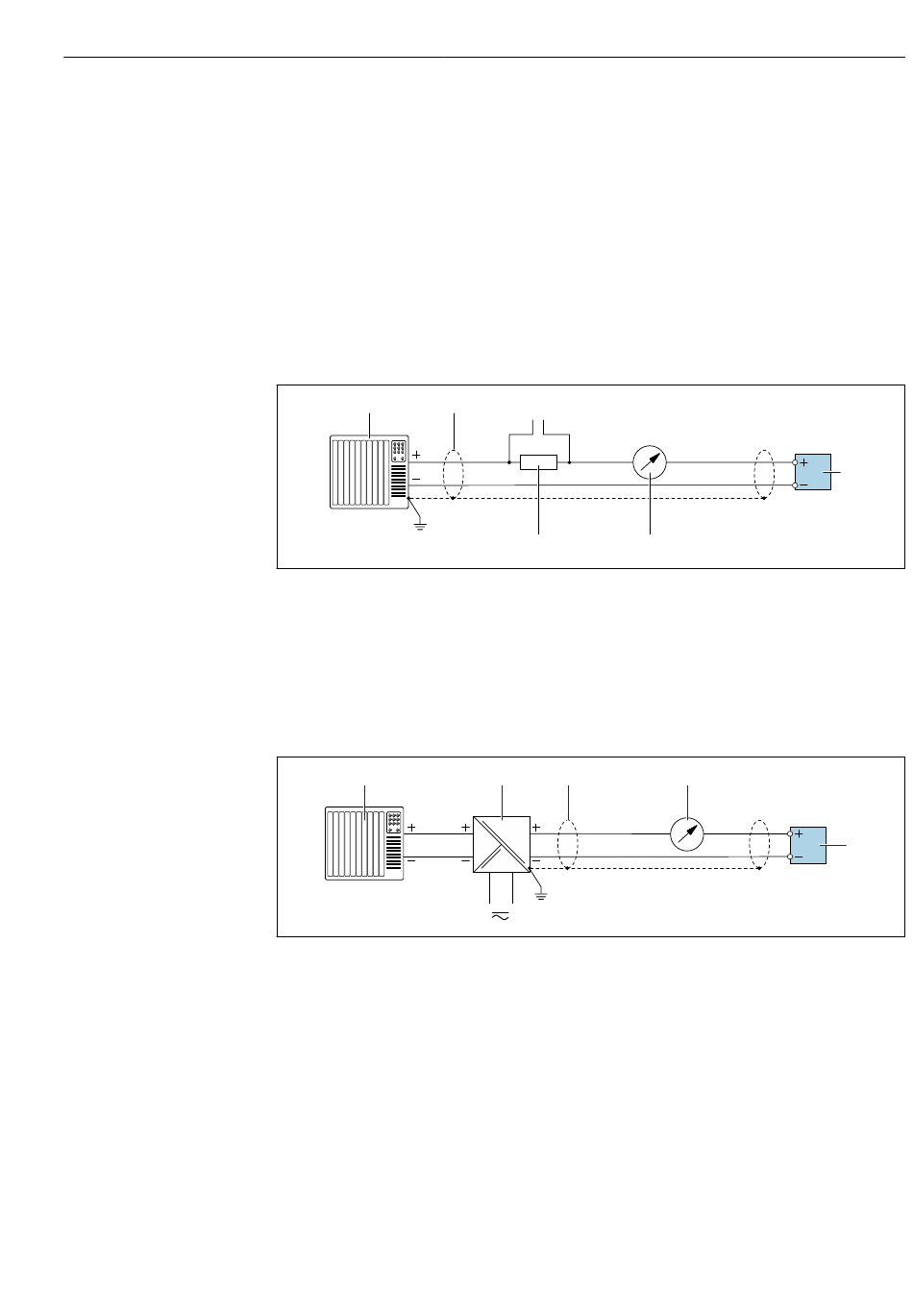

 8 Exemple de raccordement de la sortie courant 4 à 20 mA HART (active)
1 Système/automate avec entrée courant (par ex. API)
2 Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir
compte des spécifications de câble
3 Raccordement pour les terminaux de configuration HART →  65
4 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale →  169
5 Afficheur analogique : respecter la charge maximale →  169
6 Transmetteur
1
 9 Exemple de raccordement pour sortie courant 4 à 20 mA HART (passive)
1 Système/automate avec entrée courant (par ex. API)
2 Alimentation électrique
3 Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir
compte des spécifications de câble
4 Afficheur analogique : respecter la charge maximale →  169
5 Transmetteur
2 3
4
2 3
Raccordement électrique
4...20 mA
5
4
4...20 mA
6
A0029055
5
A0028762
39
