Proline Promass F 300 HART
Endress+Hauser
Une cavitation est engendrée par le dépassement par défaut de la pression de vapeur :
• dans le cas de liquides avec point d' é bullition bas (par ex. hydrocarbures, solvants, gaz
liquides)
• dans le cas d' u ne aspiration
‣
Pour éviter la cavitation et le dégazage, assurer une pression du système suffisante.

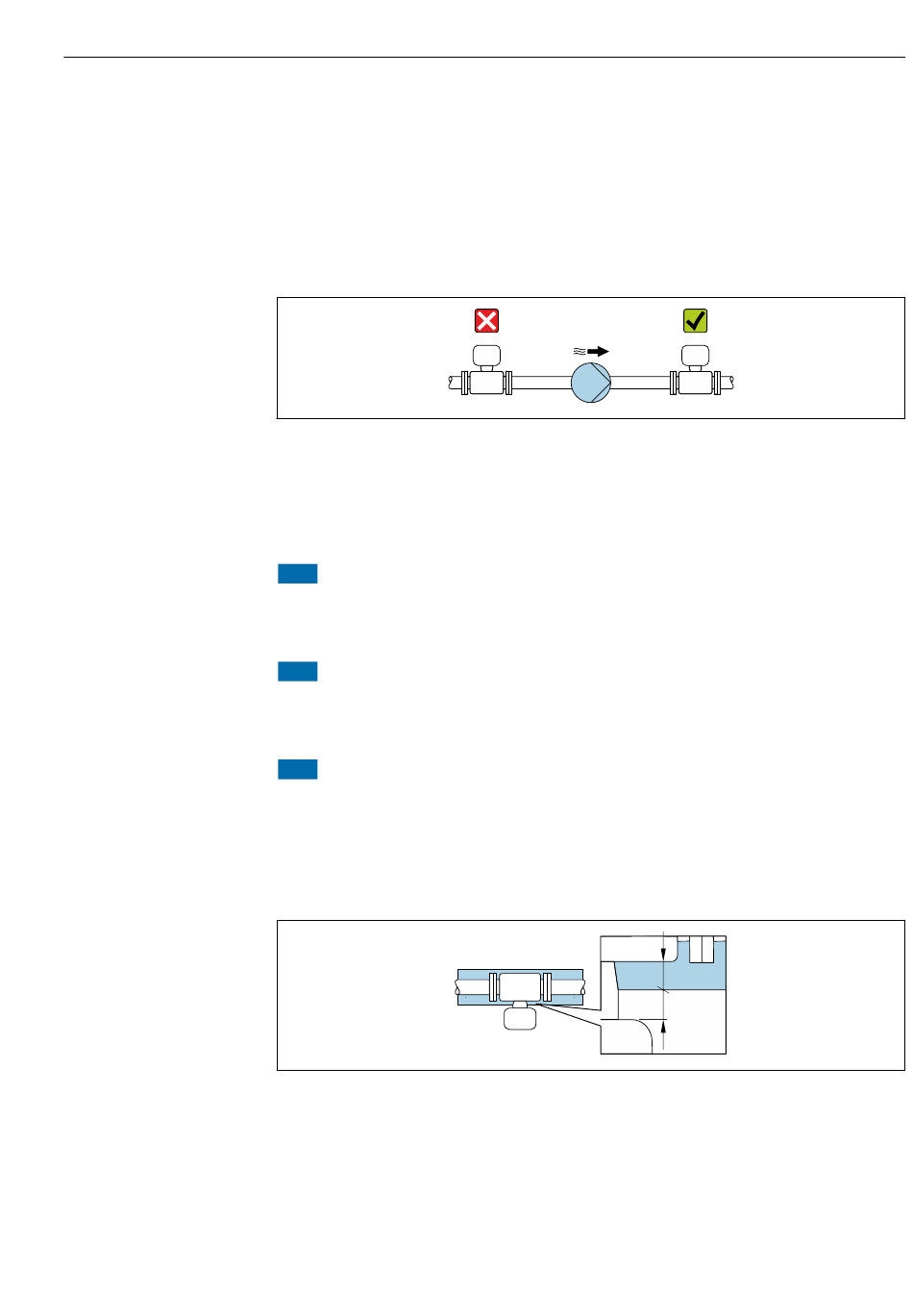

Les points de montage suivants sont de ce fait recommandés :
• au point le plus bas d' u ne colonne montante
• du côté refoulement de pompes (pas de risque de dépression)

Isolation thermique

Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur soit aussi faible que possible. Différents matériaux peuvent être utilisés pour
l' i solation.
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Respecter la hauteur d' i solation maximale au niveau du col du transmetteur, afin que la
tête du transmetteur reste entièrement libre.
AVIS
Risque de surchauffe en cas d'isolation
‣
S' a ssurer que la température de l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F)
AVIS
L'isolation peut aussi être plus importante que l'épaisseur d'isolation recommandée.
Condition :
‣
S' a ssurer qu' u ne convection suffisamment grande est présente au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du manchon du boîtier reste dégagée. La
partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure
contre une surchauffe ou un refroidissement.
a Distance minimale avec l' i solation
t Epaisseur de l' i solation maximale
La distance minimale a entre le transmetteur et l' i solation est de 10 mm (0,39 in). Cela
permet de garantir que le transmetteur reste totalement exposé.
Epaisseur de l'isolation maximale recommandée
t
a
Montage
A0028777
A0028853
25
