1. Placer les joints en caoutchouc sur les
brides.
1. Visser les deux collecteurs sur la bride
comme indiqué.
• Visser les 4 tiges de fixation -en bas et en haut- à la plaque de base et
au collecteur avec quatre vis M5 x 15 et rondelles.
• Poussez le sac de copeaux sur le bord inférieur du collecteur et fixez-le avec la sangle
de tension comme illustré à la figure 6.
Le processus est répété de la même manière avec le
sac filtrant par-dessus.
• De plus, le sac filtrant est fixé à la
tige de fixation en haut
HOLZMANN Maschinen Austria

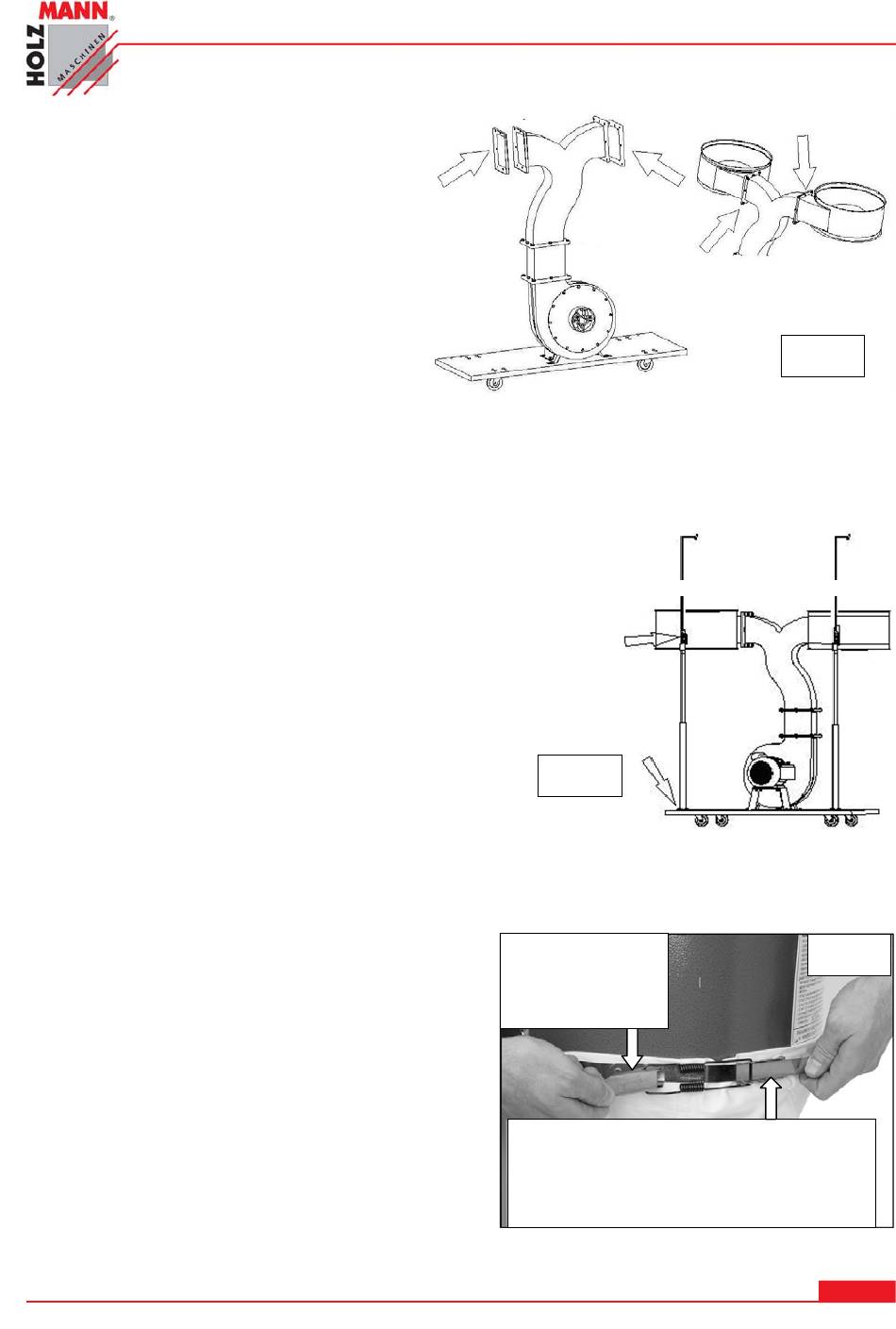

Fig. 4 Fixation des capteurs sur la bride du tuyau d'aspiration
www.holzmann-maschinen.at
Fig. 5
Fig. 5 Fixation des tiges de fixation en bas et en haut
Support de
tension
Points d'encliquetage pour ressort de
serrage
Absauganlage / dust collector / Aspirador
Fig. 8 Serrage du sac à copeaux
Fig. 4
Fig. 6
