C

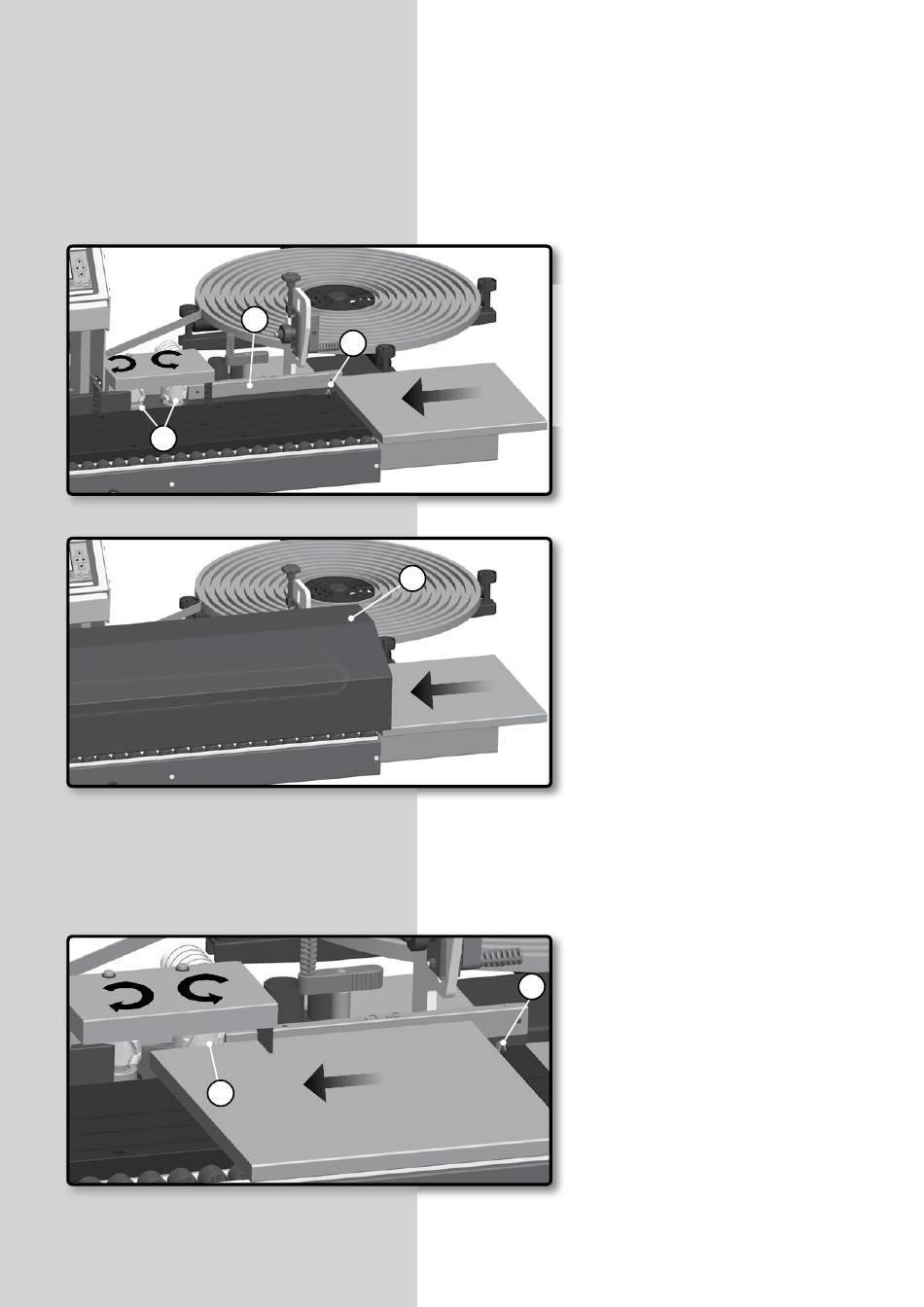

(Figure 3.1)
(Figure 3.2)
E
(Figure 3.3)
56 - EB140PLC Premilling / Annexe manuel d'instructions
D
A
B
L'unité de toupie effectue un fraisage du panneau qui lui
donne une surface de haute qualité car il élimine tout dom-
mage ou fissure que le panneau pourrait avoir en raison de la
manipulation avant de procéder au plaquage. Le résultat final
est un plaquage d'excellente qualité à la fois esthétiquement
et fonctionnellement.
Pour cela, il intègre 2 fraises de plaquettes de réaffûtage PCD
de 2,5 mm d'épaisseur avec la configuration et les inclinai-
sons de coupe appropriées qui permet-
tent d'obtenir un bord net et continu
sans fissures dans les couches de mélami-
ne inférieure et supérieure.
De plus, et en combinaison avec le mou-
vement de va-et-vient et les sens de ro-
tation des fraises de l'unité de toupie, le
non décollement des bords est garanti
sur les faces opposées préalablement pla-
quées.
Enfin, le fraisage du panneau prépare la
surface à un collage très efficace.
La séquence de travail est la suivante:
Lorsque le panneau entre dans la table de
travail, il actionne le levier A (Fig. 3.1) du
premier micro-interrupteur de comman-
de, qui active le chargeur de traînée B (Fig.
3.2) et démarre la rotation des couteaux
de travail C (Fig. 3.1). L'unité de toupie.
A ce moment le panneau, guidé par la
règle de support D (Fig. 3.3), entrera dans
l'unité toupie où la première fraise E (Fig.
3.3-3.4), dans un sens de rotation anti-
horaire, rectifiera la grosseur du panneau.
Dans son mouvement vers l'avant, le
panneau arrête d'appuyer et relâche le
A
levier A (Fig. 3.3) du premier micro-inte-
rrupteur, qui démarre automatiquement
une séquence chronométrée pour com-
mander le mouvement de changement
de fraise.
