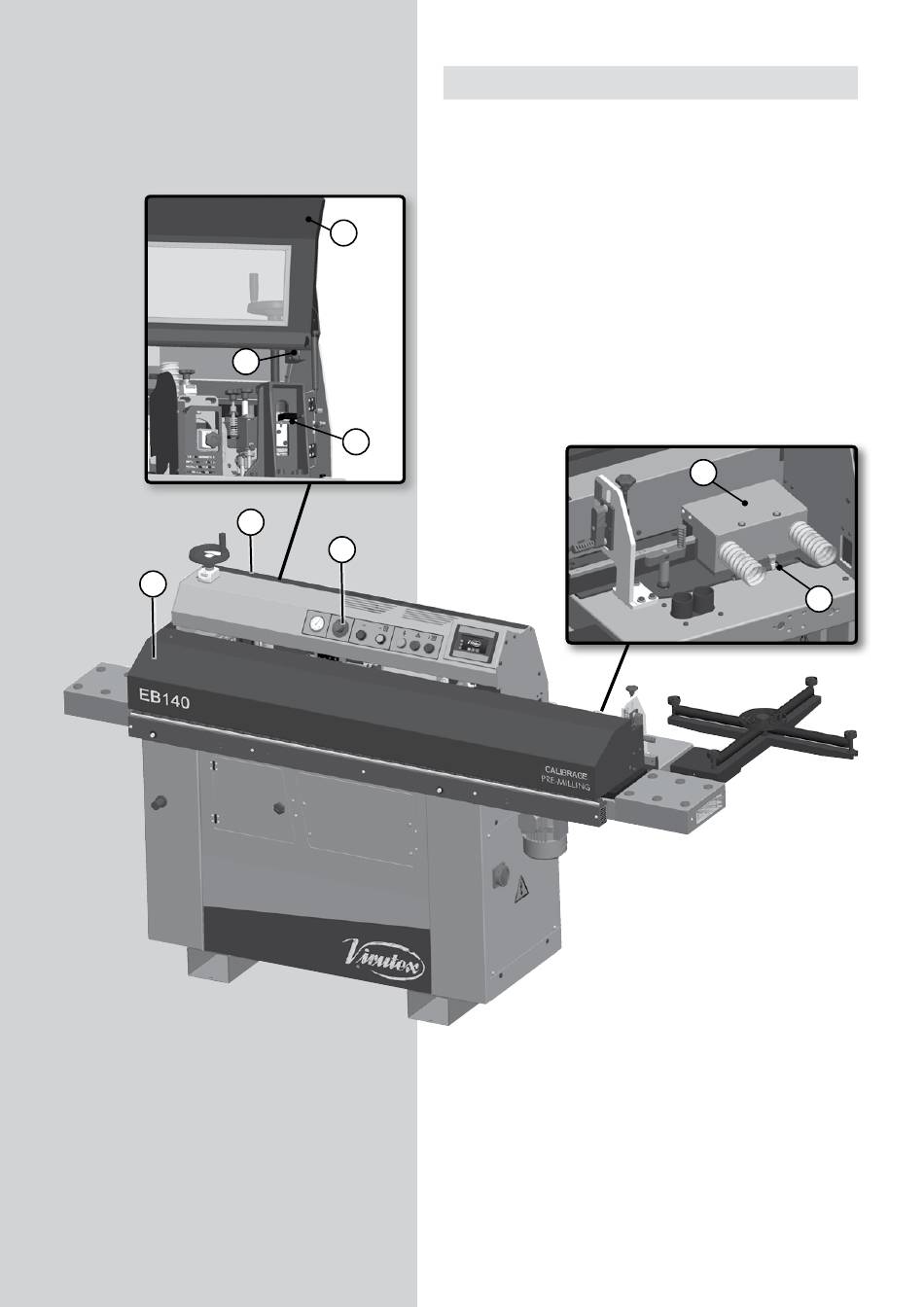

(Figure 1)
54 - EB140PLC Premilling / Annexe manuel d'instructions
D
B
A
D
E
1. DISPOSITIFS DE SÉCURITÉ
En plus des dispositifs de sécurité propre de la plaqueuse de
chant, l'unité de calibrage toupie est équipée d'un dispositif
de sécurité G (Fig. 1).
Toute manipulation ou modification de ces dispositifs entraî-
nerait la dégradation de la sécurité de la machine et le risque
de blessures graves, de même que l'annulation de la Décla-
ration de conformité de la plaqueuse CE et de la garantie du
fabricant.
Quand le dispositif d'entraînement C est ouvert, toutes les
fonctions électriques et pneumatiques sont stoppées et seule
la fonction de chauffage de la colle reste active. Quand le
capot arrière D est ouvert, toutes les fonctions électriques
et pneumatiques sont stoppées, sauf le moteur du rouleau
encolleur et le chauffage de la colle.
Lorsque le couvercle d'extraction-protection fraise F est reti-
rée de l'unité de toupie, ses fonctions électriques et pneuma-
tiques sont désactivées, annulant la rotation des couteaux et
le mouvement alternatif de la toupie.
A - Microrupteur du dispositif d'entraînement.
B - Microrupteur du capot arrière.
D - Capot protection arrière.
E - Bouton-poussoir d'arrêt d'urgence.
F - Microrupteur de la cloche d'aspiration.
