CA1N4430fr
10.2002

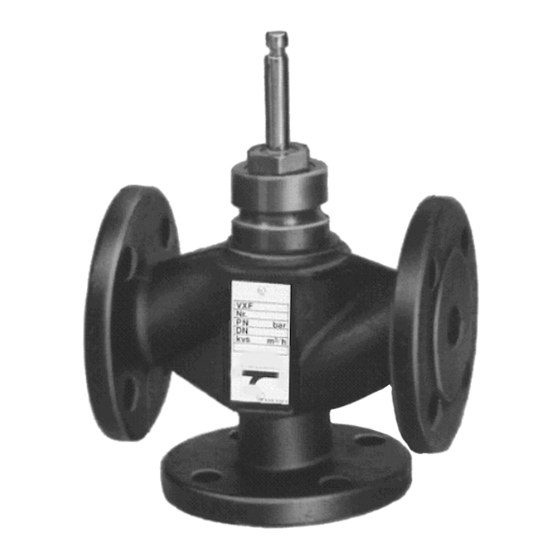

Vanne 3 voies
à brides, PN16
Vannes 3 voies à brides, PN16
• S'utilisent comme vannes mélangeuses ou diviseuses
• Fonte grise GG-25
• DN15 ... DN150 mm
• k
3
1,9 ... 300 m
/h
vs
• Course 20 mm ou 40 mm
• Utilisables avec les servomoteurs SKB..., SKC..., SKD... ou SQX...
Ces vannes peuvent être utilisées comme vannes de régulation pour les fonctions
«mélange» ou «division» dans les installations de chauffage, ventilation et climatisa-
tion. En circuit fermé seulement.
Modèle standard avec joint d'étanchéité d'axe pour :
eau glacée
eau chaude
eau surchauffée
1) 2)
mélange eau/antigel
1) 2)
saumure
1) Fluides en dessous de 0 °C : chauffage d'axe ASZ6.5 nécessaire pour éviter que l'axe de vanne ne
gèle dans le presse-étoupe.
2) Eau avec antigel ou saumure : jusqu'à − 10 °C selon DIN 3158 (conditions de contrainte I)
ou jusqu'à − 25 °C selon DIN 3158 (conditions de contrainte II).
−
25 ...
Siemens Building Technologies
HVAC Products
4
430
VXF40...
+
130 °C
