Vannes à secteur à
3 voies, PN10
à raccords taraudés

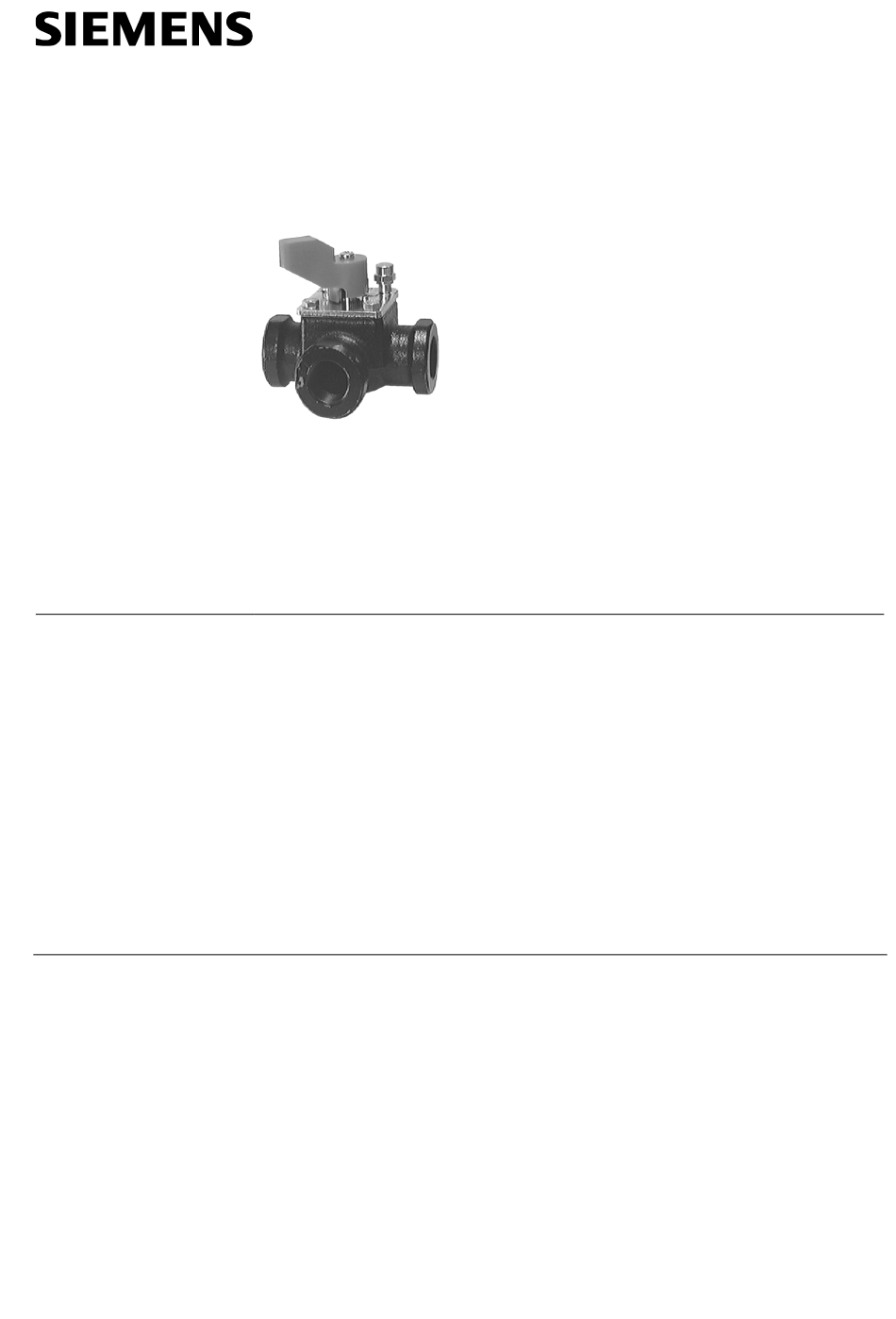

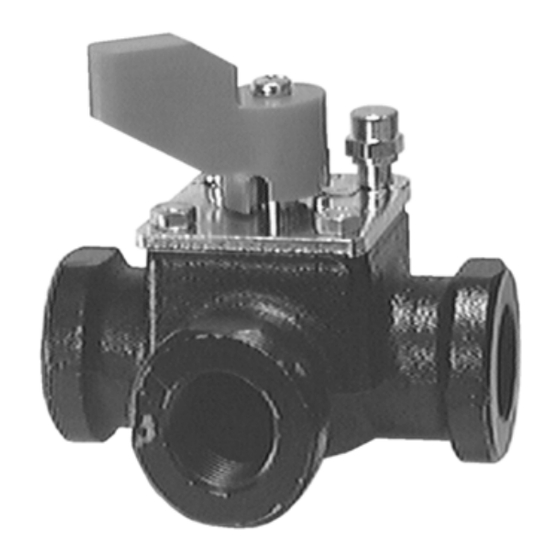

Vannes à secteur trois voies PN10 à raccords taraudés
• Fonte grise EN-GJL-250
• DN 20...40
• k
3
6,3...25 m
/h
vs
• Angle de rotation 90 °
• Raccords taraudés Rp ¾ ... Rp 1½
• Avec commande manuelle
• Peuvent être équipées avec les servomoteurs électriques SQK... ou SQL...
• Sans entretien
Dans les installations de chauffage en circuit fermé, de préférence comme vanne
mélangeuse.
Siemens Building Technologies
HVAC Products
4
232
VBI31...
