Notice d'installation

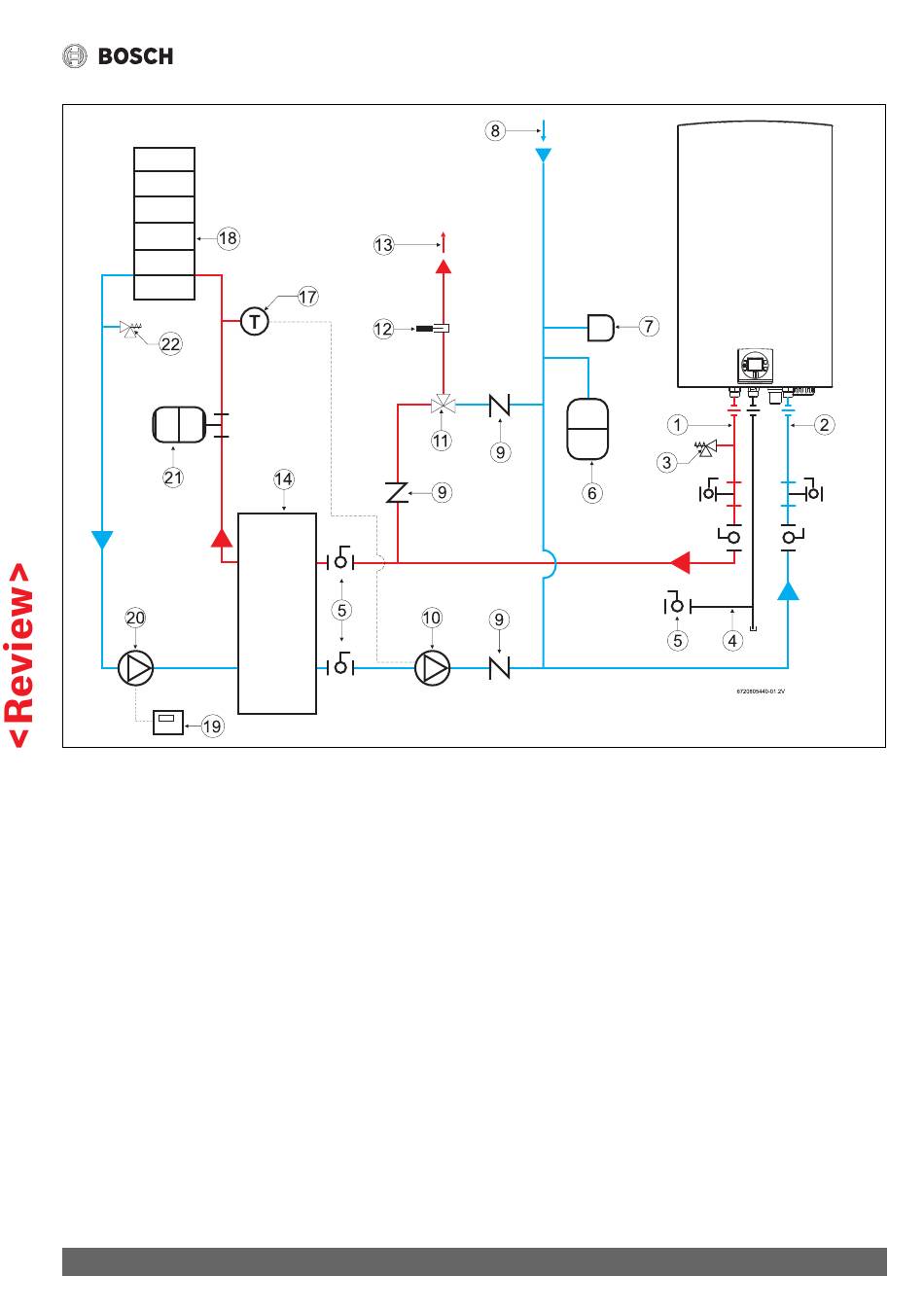

Fig. 44
Schéma de chauffage local
[1] Sortie d'eau chaude sanitaire
[2] Entrée d'eau froide
[3] Soupape différentielle
[4] Alimentation en gaz
[5] Vanne d'arrêt du gaz
[6] Vase d'expansion thermique (le cas échéant)
[7] Casse-vide atmosphérique
[8] Entrée froide
[9] Clapet anti-retour
[10] Pompe
[11] Vanne de mélange thermostatique
[12] Thermomètre (en option)
[13] Sortie ECS
[14] Echangeur thermique eau vers eau
[15] Thermostat
[16] Zone de chauffage local
[17] Régulateur de zone
[18] Pompe de chauffage local
[19] Vase d'expansion
[20] Soupape différentielle
C 950/C 1050 (Pro TL 175 C/199 C) – 6 720 809 770 (2019/10)
51
