Manuel de la Pompe CPT
REMARQUE

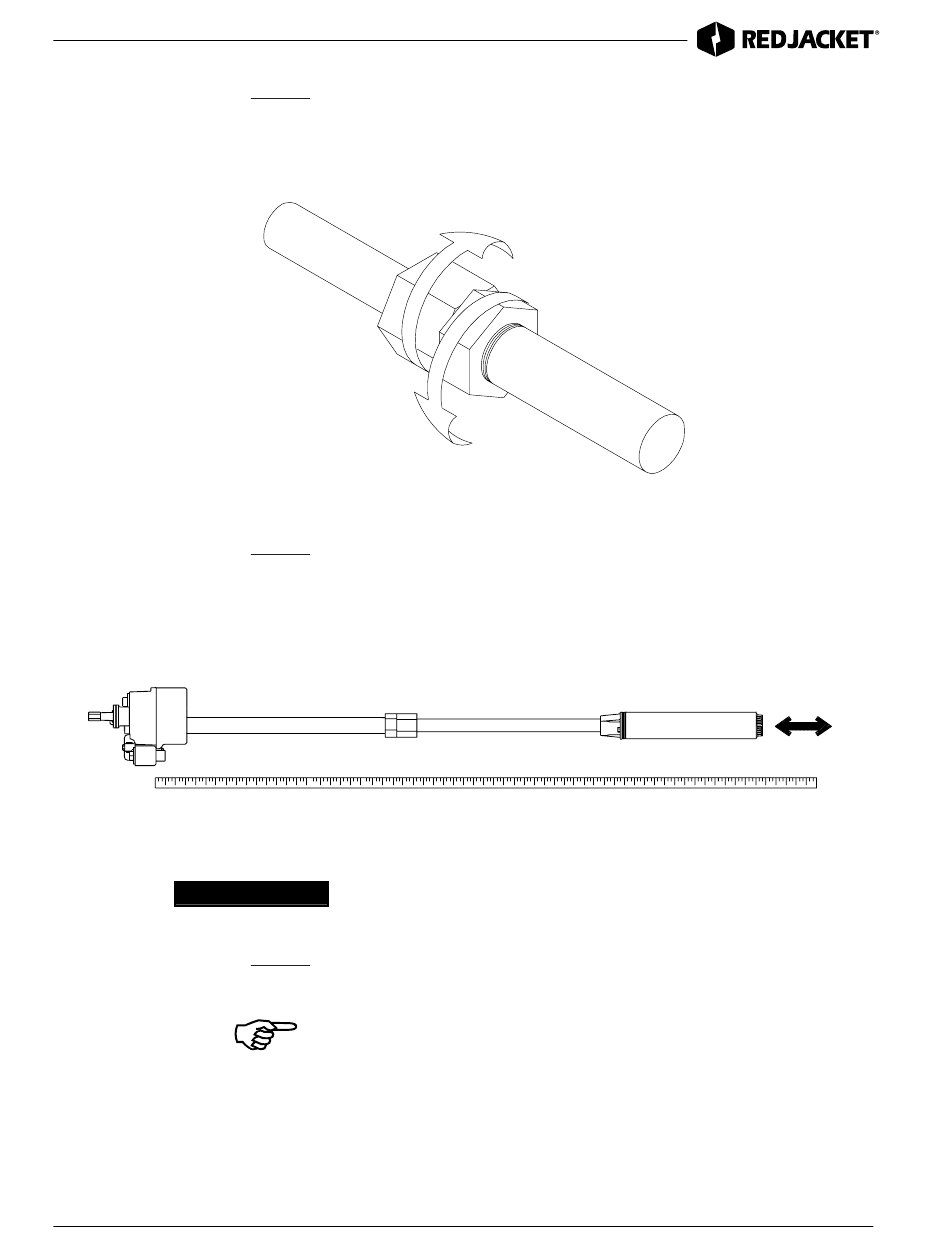

Étape 4: Desserrer l'ensemble de raccordement en commençant par le desserrage de la
vis d'arrêt, puis desserrer l'écrou de blocage
F 3.7 D
IGURE ESSERRAGE DES
Étape 5: Tirer sur l'extrémité moteur/pompe jusqu'à ce que la distance entre le bas du
bloc-raccord et le bas de l'unité moteur/pompe est 125 mm plus court que la distance
mesurée à l'étape 2 (voir Figure 3.7).
F 3.8 R
IGURE ÉGLAGE DE LA
Faire attention de ne pas endommager la queue de cochon.
Étape 6: Serrer l'écrou de blocage au couple de 203 N•m minimum, puis serrer la vis
d'arrêt au couple de 3,5 à 4 N•m.
Utiliser une clé à tuyau de 18 pouces (minimum) et appliquer une force manuelle
normale pour assurer un serrage au couple convenable.
R
ACCORDS
P
OMPE
3-9
Chapitre 3: Installation
