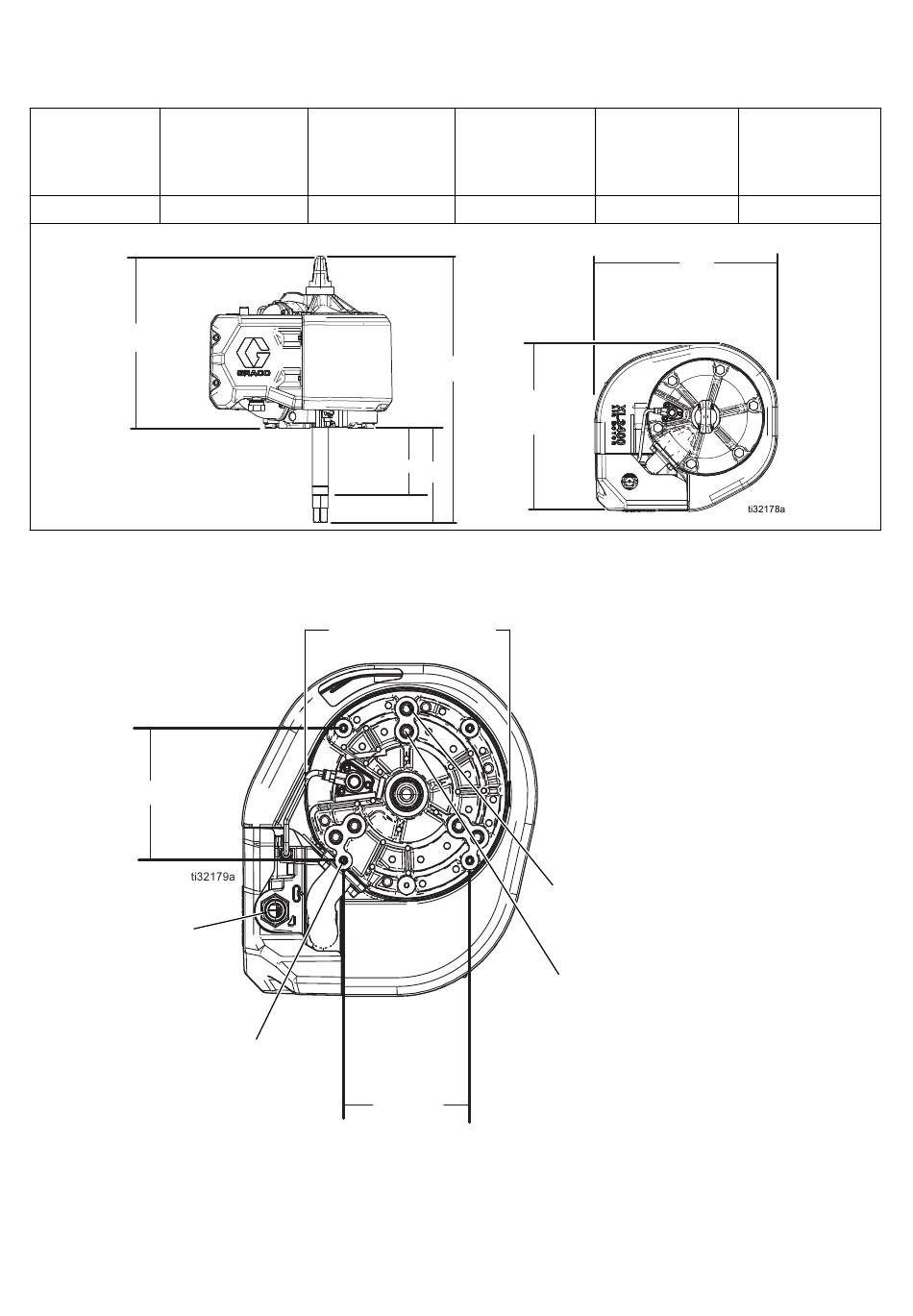

Dimensions (Modèle XL3400)
Dimensions (Modèle XL3400)
A
B
C
D
E
F
pouces (mm)
pouces (mm)
pouces (mm)
pouces (mm)
pouces (mm)
pouces (mm)
Tige complètement
Tige complètement
Tige complètement
haute
haute
basse
14,65 (372)
17,75 (451)
15,56 (395)
14,47 (367)
3,10 (79)
8,0 (203)
C
A
B
D
E F
3/4-16 UNF
Schéma des trous de fixation
248 mm (9,75 po.)
diamètre de moulage
6,188 po.
(157 mm)
Grandes fixations de la barre
d'accouplement de la pompe (3)
5/8-11 UNC 2B sur 203 mm (8,0 po.)
Raccord-union
de diamètre
3/4 NPSM
Entrée d'air
Petites fixations de la barre d'accouplement
de la pompe (3)
5/8-11 UNC 2B sur 150 mm (5,906 po.)
de diamètre
4 X 3/8 po.-16
UNC-2B
orifices de montage
6,188 po.
(157 mm)
3A5463G
33
