INSTALACION DEL SOPORTE
DE MONTAJE
1. Cuidadosamente centre el soporte de
montaje directamente sobre ubicación de
campana de cocina.
2. Asegure el soporte a la pared utilizando los
tornillos de montaje (2) 6 x 60mm (Fig.11).
Asegúrese que el soporte este contra la
esquina, junto con la pared is es necesario,
y centrado sobre sobre la campana.
Complete instalación.
3. Sujete tubería a conector de ducto/
regulador de aire.
4. Coloque conductos metálicos de 8" en la
ubicación exterior (Fig. 12).
5. Instale una tapa apropiada de pared o
tejado con el regulador de aire para que
escape el aire al exterior.
6. Coloque cinta de aluminio en todas las
uniones de conductos.
7. Instale chimenea decorativa en la parte
superior de su campana de cocin
(Fig.13).
8. Asegure chimenea decorativa superior a
el soporte de montaje con tornillos (2)
3.9 x 6mm (Fig. 14).

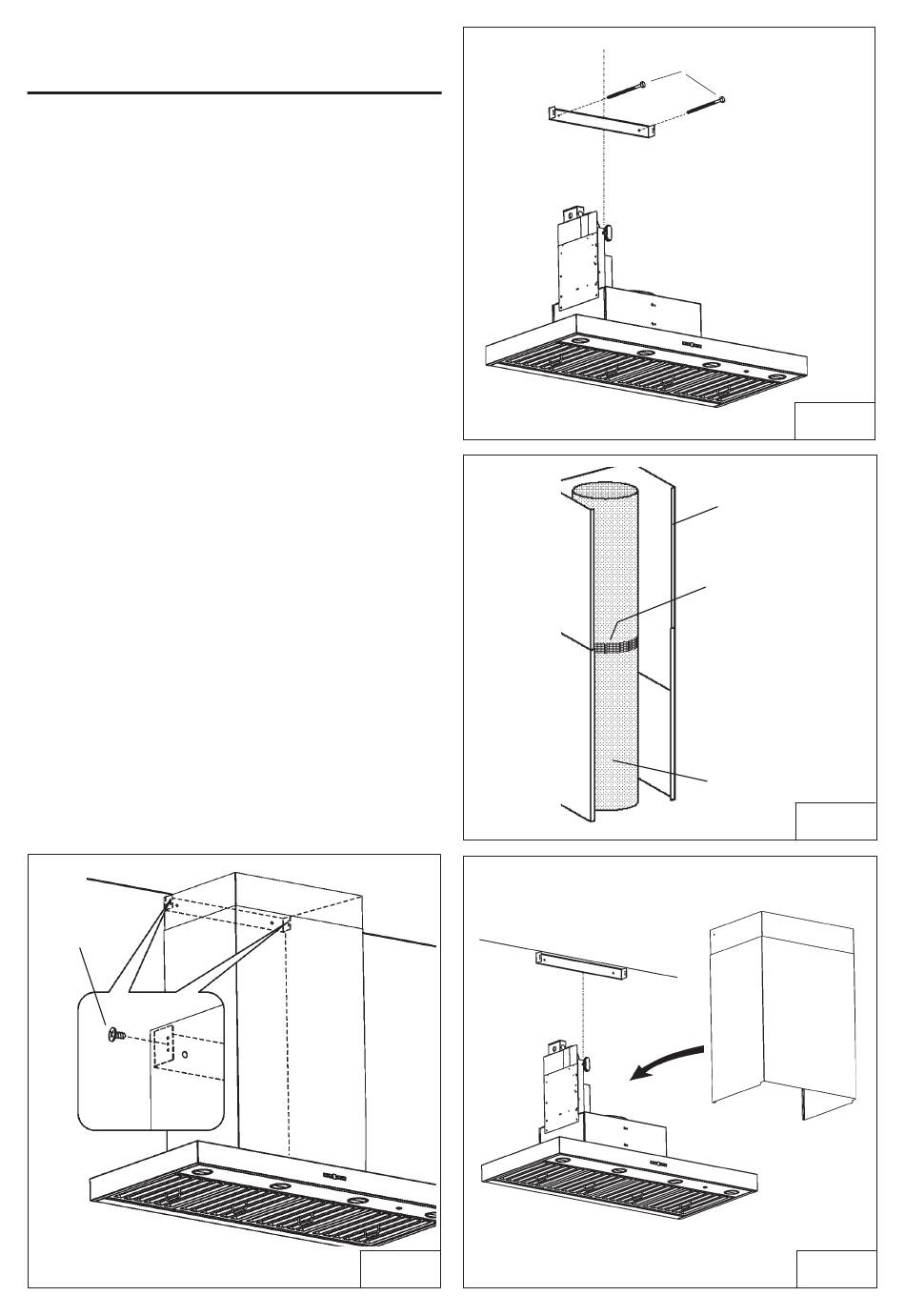

TORNILLOS DE
MONTAJE
(3,9x6mm)
TECHO
FIG. 14
- 46 -
TORNILLOS DE MONTAJE
TIRAFONDOS (6x60mm)
FIG. 11
CHIMINEA
DECORATIVA
CINTA PARA
CONDUCTOS
CONDUCTO
METALICO
REDONDO 8"
FIG. 12
FIG. 13
