УСТРОЙСТВА УПРАВЛЕНИЯ
⚠ ВНИМАНИЕ! Перед тем как установить любую плату (например: AF, R800), ОТКЛЮЧИТЕ
ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы при их наличии.

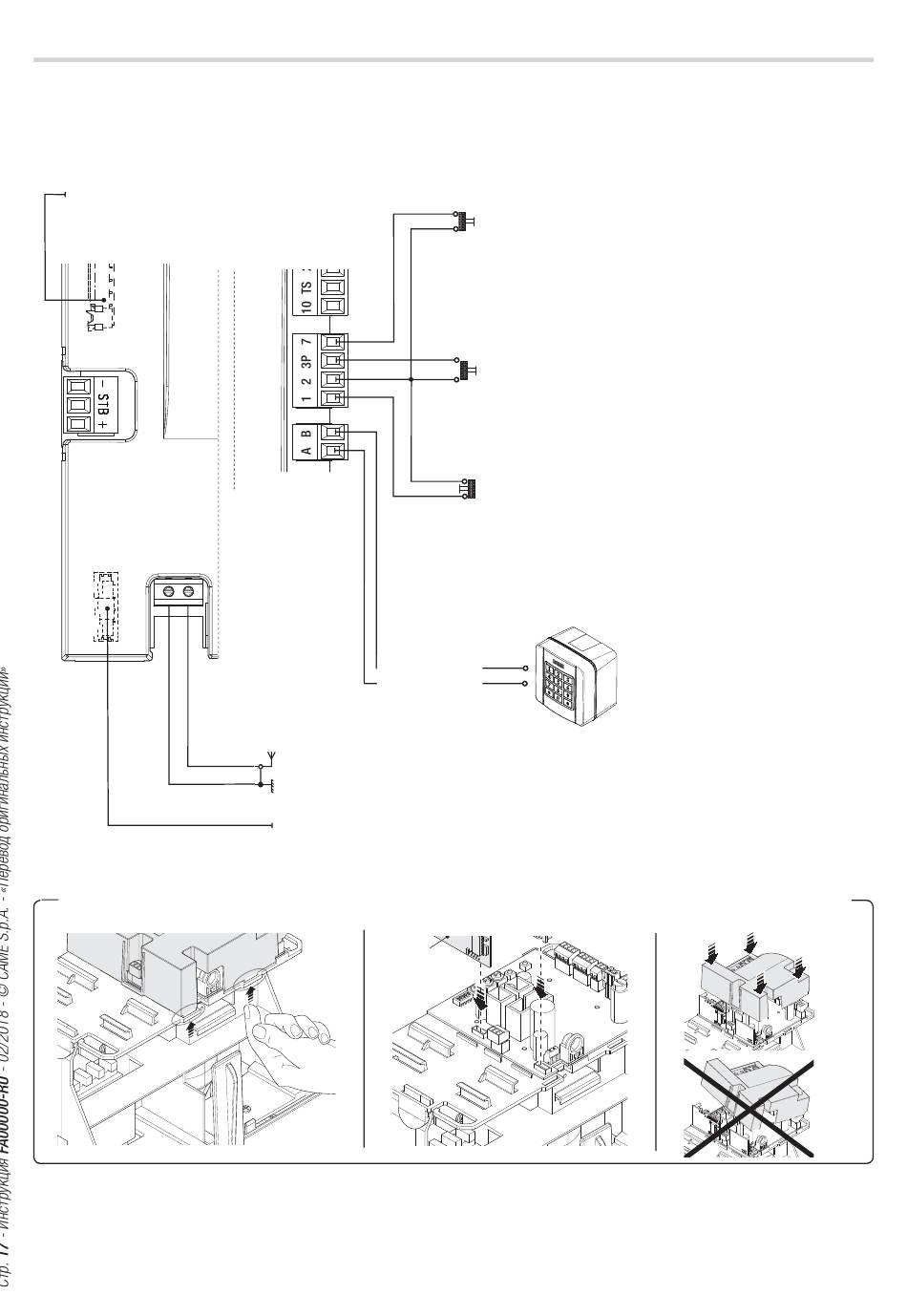

Разъем под плату R800
(плата R800 необходима для
использования кодонаборной
клавиатуры)
Чтобы вставить платы в соответствующие разъемы, снимите крышку платы управления.
Синий
Белый
Антенна с кабелем RG58 для дистанционного управления
Разъем под плату радиоприемника AF (AF868 или AF43S) для
дистанционного управления
R800
Функция «ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НА-
ПРАВЛЕНИЕ» (пошаговый режим) с помощью
устройства управления (нормально-разом-
кнутые контакты). В качестве альтернативы
при программировании функций можно
установить режим «ОТКРЫТЬ-СТОП-ЗА-
КРЫТЬ-СТОП».
Функция «ЧАСТИЧНОЕ ОТКРЫВАНИЕ» с
помощью устройства управления (нормально-
разомкнутые контакты).
Кнопка «СТОП» (нормально-замкнутые кон-
такты). Данная кнопка позволяет остановить
движение ворот с последующим исключением
цикла автоматического закрывания. Для воз-
обновления движения необходимо нажать со-
ответствующую кнопку управления или пульта
ДУ.
Если контакт не используется, отключите
его при программировании.
Кодонаборная клавиатура
