INSTRUCTIONS DE MONTAGE
MONTAGE ET INSTALLATION
Les coins inférieurs arrière du boîtier doivent soutenir correctement l'arrière du chauffe-plats et les
fixations antibasculement. Une prise c.a. de 120 V doit être située à moins de 92 cm (36 po) du centre
arrière du chauffe-plats. Les illustrations suggèrent un type de support inférieur, mais vous pouvez en
choisir d'autres pour le montage :
ÉTAPE 1
La section arrière du fond du boîtier doit être constituée de contre-plaqué ou de bois 2 x 4 et être
installée de manière à tenir les fixations antibasculement et supporter le poids du chauffe-plats qui est
de 41 kg (90 lb).
ÉTAPE 2
Fixez, à l'aide des vis fournies, les fixations de montage qui doivent être installées sur le support
inférieur, à l'arrière, pour empêcher tout basculement. Voir les mesures de placement à la figure ci-
dessous.
ÉTAPE 3
Le chauffe-plats comporte des fentes à l'arrière permettant de le glisser sur les fixations antibas-
culement. Branchez le cordon d'alimentation dans une prise de courant c.a. Voir à la page 7.
ÉTAPE 4
Pour terminer l'installation, vissez la vis dans le trou du milieu de la face avant du chauffe-plats. Voir à
la page 7.
REMARQUE : Le support inférieur est fait de contre-plaqué ou de bois plein capable de supporter
le poids du chauffe-plats.

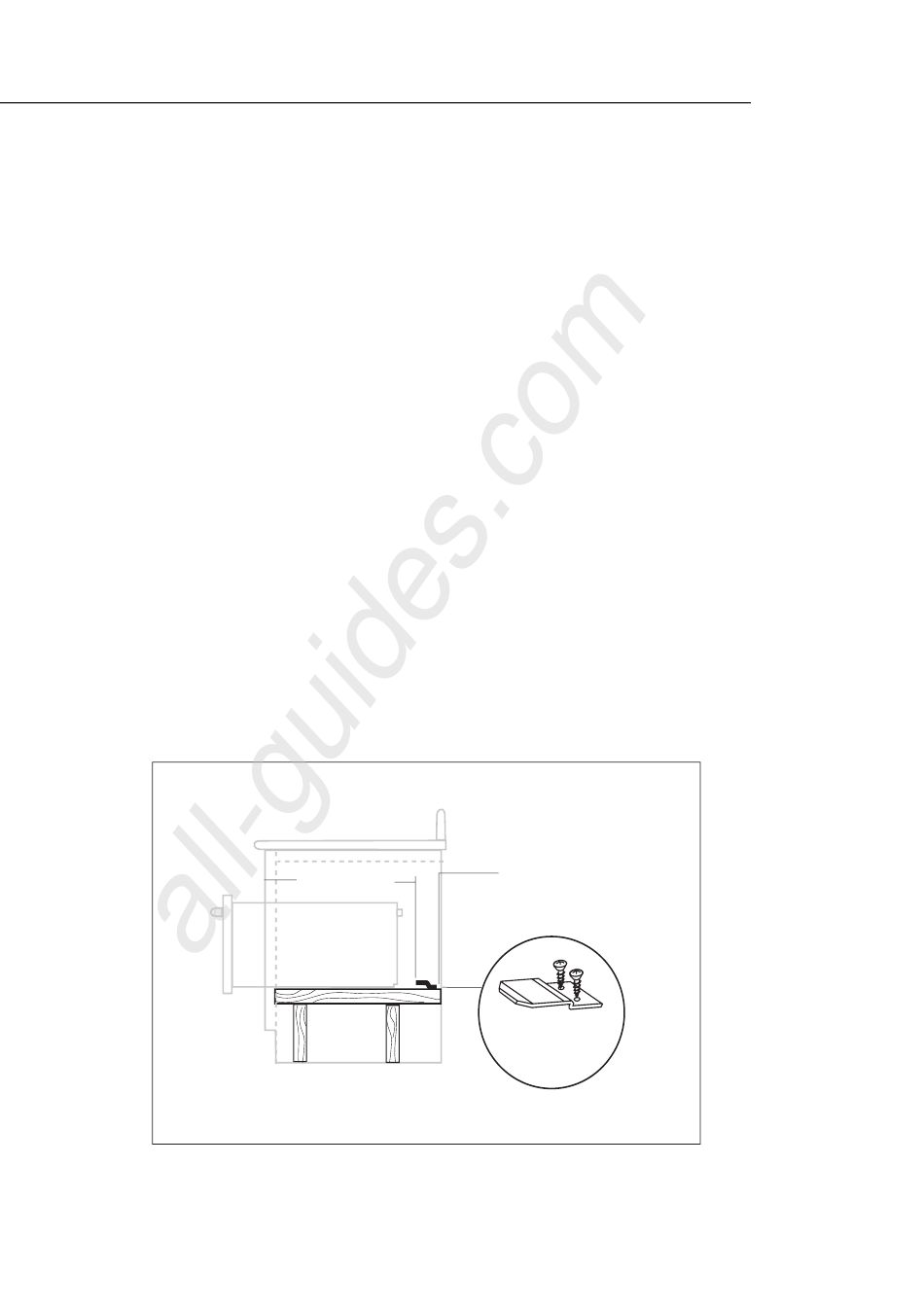

Glissez le tiroir
sur les fixations
WDS 21-1/2 po
antibasculement
WDI 21-7/8 po
fixations
FIG. 05
7
