Montage - NEC MultiSync LCD1570NX Mode D'emploi

Montage

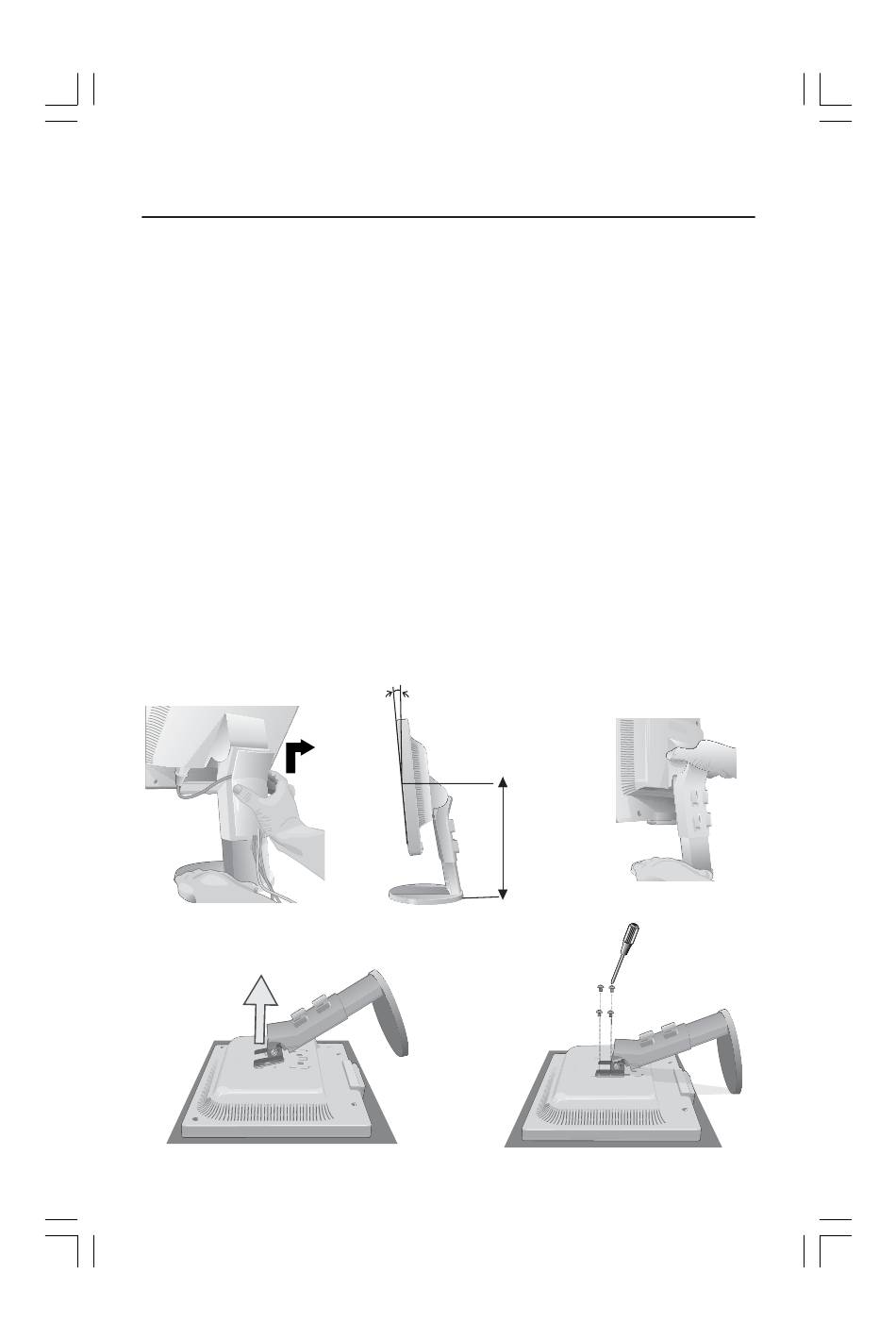

Enlevez le support du moniteur pour le montage
Pour préparer le moniteur à des fins de montage différents :
1. Placez les mains de chaque côté du moniteur en le soulevant dans sa
position la plus haute. Enlevez la gaine de câble (Figure M.1).
2. Débranchez tous les câbles.
3. Placez les mains de chaque côté du moniteur et inclinez le dos LCD 5
degrés (Figure M.2).
4. Enlevez la couverture de charnière (Figure M.3).
5. Placez le moniteur avec l'écran vers le bas sur une surface non abrasive
(Figure M.4).
6. Ôtez les 4 vis qui fixent le support au moniteur (Figure M.4).
7. Soulevez le support pour déclencher les crochets inférieur et enlevez le
support (Figure M.5). Le moniteur est maintenant prêt à être monté de
façon différente.
8. Branchez les câbles à l'arrière du moniteur.
9. Inversez ce processus pour remettre le support en place
REMARQUE: N'utilisez que la méthode de montage alternative compatible VESA.
Prenez des précautions pour ôter le support du moniteur.
Figure M.1
Figure M.4
LCD1570NXmanual051105.pmd
-5˚ Tilt
Figure M.2
Highest
Stand
Position
Figure M.5
29
29
Figure M.3
5/11/05, 1:06 PM
