4.4.2 Monter des modules
V08

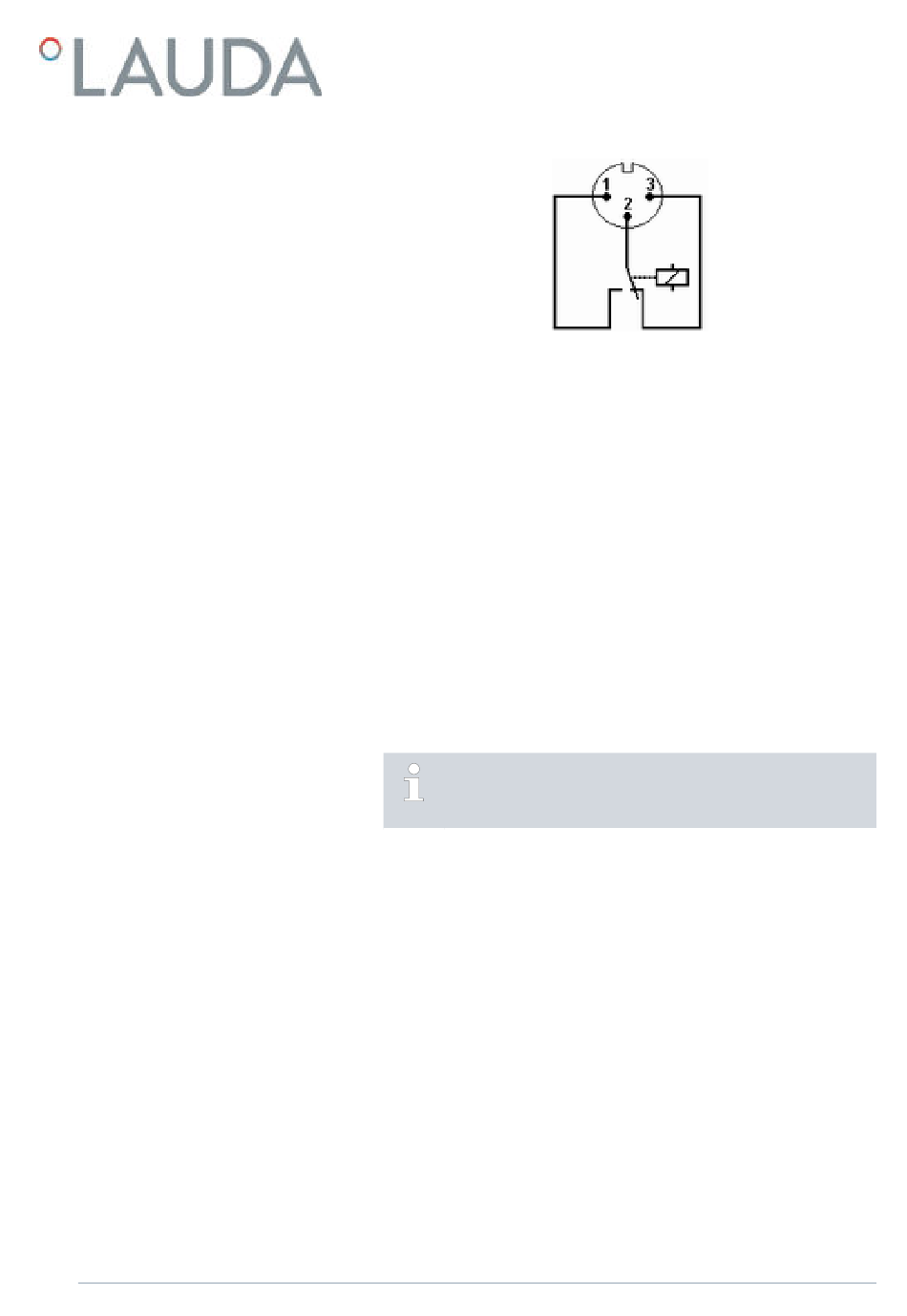

Fig. 7 : Connecteur à bride (en façade) à l'état de panne
Vue du connecteur à bride (en façade) ou dans la prise femelle côté
soudé.
État correct
Les broches 1 et 2 sont fermées.
n
Pendant une exploitation sans panne, la sortie des alarmes est dans l'état
n
correct.
État de panne
Les broches 2 et 3 sont fermées.
n
La sortie des alarmes se trouve en état de panne :
n
si l'appareil est hors tension,
au démarrage, si une panne est déjà présente (par exemple niveau
bas),
pendant le fonctionnement si une panne se produit et
à chaque événement configuré dans le menu Alarme sortie .
Des informations sur les paramétrages de la sortie des alarmes sont
disponibles au Ä Chapitre 6.12.7 « Régler la sortie d'alarme »
à la page 58.
Tenir compte des consignes suivantes :
Une séparation de protection doit être prévue entre les circuits élec-
n
triques des périphériques connectés aux entrées et sorties très basse
tension et les tensions dangereuses en cas de contact, conformément à
DIN EN 61140. Par exemple par une double isolation ou une isolation
renforcée conformément à DIN EN 60730-1 ou DIN 60950-1.
Pour la connexion, employer exclusivement des câbles blindés. Relier
n
le blindage aux boîtiers des connecteurs. Couvrir les connecteurs non
utilisés avec des capuchons de protection.
Des modules d'interface peuvent être ajoutés en option à l'appareil. Ces
modules peuvent être installés dans la façade de l'appareil, dans deux socles
de taille différente.
Socle de module droit (51 mm x 27 mm) pour module RS232/485 /
n
module analogique / modules de contact / module Profibus
Socle de module gauche (51 mm x 17 mm) pour Pt100 / module LiBus
n
Variocool
29 / 101
