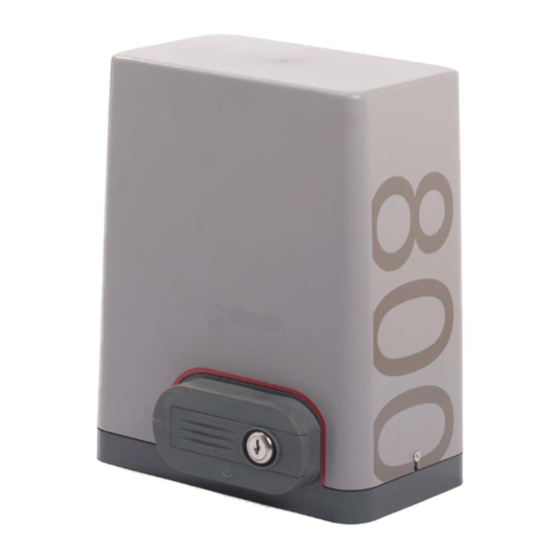

CAT
Guide rapide d'installation et programmation
Ce guide rapide est un résumé du manuel d'installation complet. Cette notice contient des avertissements
de sécurité et d'autres explications qui doivent être pris en compte. Vous pouvez télécharger la version
plus récente de ce guide et du manuel d'installation dans la section « Téléchargements » du site web
d'Erreka : http://www.erreka-automation.com
Les options et les fonctions décrites dans le présent guide sont applicables à partir de la version du firmware indiquée
AVERTISSEMENT
sur le circuit. En tant que partie d'un processus d'amélioration continue, le firmware est soumis à l'incorporation
de nouvelles fonctionnalités ou à des mises à jour et, par conséquent, au développement de nouvelles versions
non nécessairement compatibles avec les précédentes. Dans ce sens, si la version de votre firmware est inférieure à celle
indiquée dans ce guide, il est possible que certaines options et fonctions ne soient pas disponibles ou soient différentes.
Cotes de montage (mm)
90
135
200,5
Éléments de l'installation complète
200
FCC
FCA
130
E287C
Actionnement manuel
º
9 0
Déblocage pour un actionnement manuel :
• Introduisez la clef (1) et tournez-la, sans la forcer, dans le sens
horaire, sur 90º.
• Tirez sur le levier de déblocage (2) jusqu'à laisser 90º, sans
forcer.
Blocage par actionnement motorisé:
• Procéder à l'inverse du déblocage.
• Déplacer la porte à la main pour l'enclencher dans le
mécanisme d'actionnement
Français
Câblage électrique
A : Alimentation générale
B : Feu clignotant
C : Photocellules (Tx / Rx)
D : Bouton-poussoir/ clef de mur
E287D
º
9 0
D287A
9
