HOBIE MAX EVOLUTION

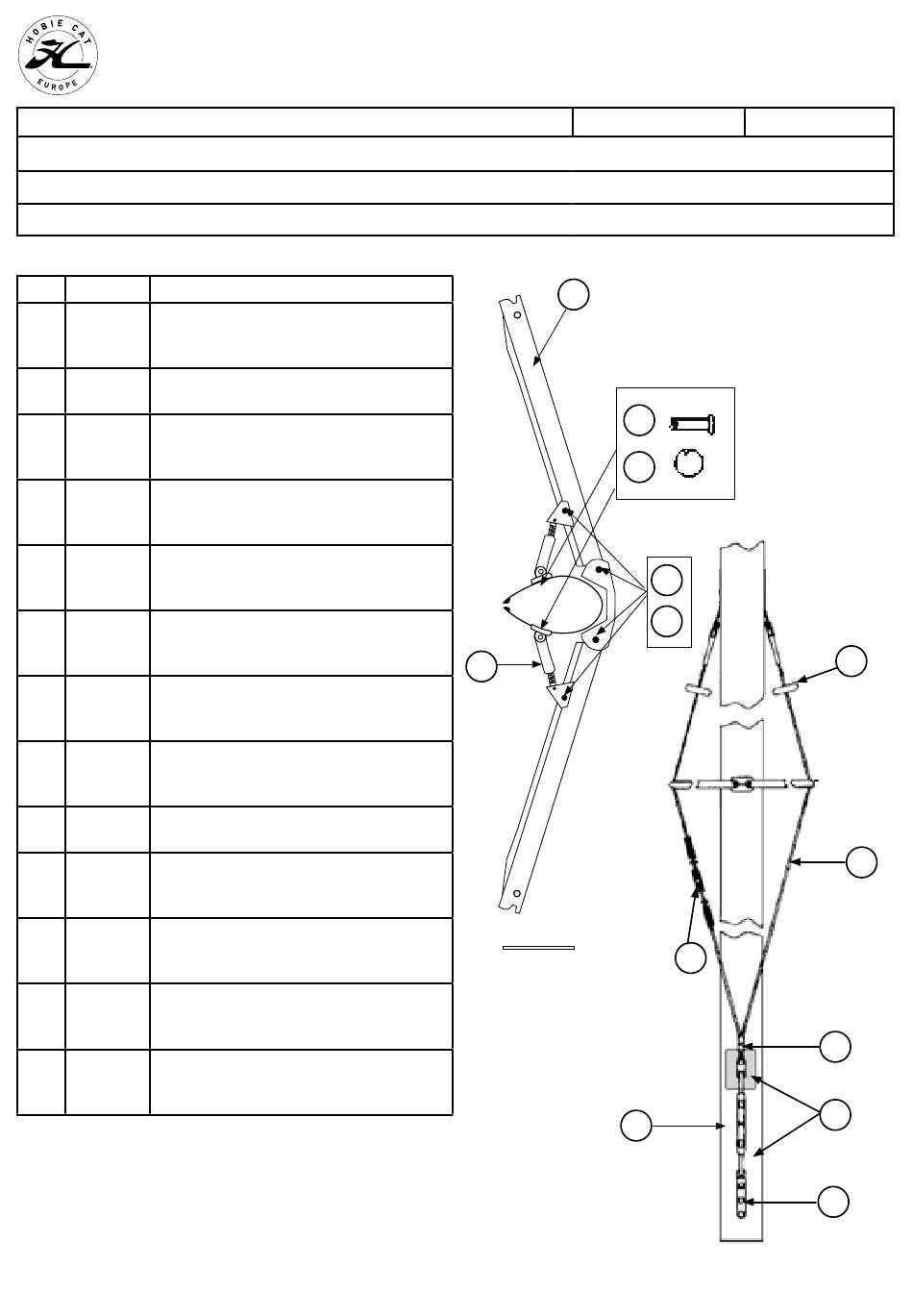

Eclaté des pièces détachées / Illustrated Part Guide / Explosionszeichnung
Kit Barre de flèche / Spreader assembly / Salingbausatz
N°
Ref
Designation/Description/Beschreibung
Kit barre de flèche alu
1
99064035
Spreader assembly
Salingbausatz
Ensemble ridoir et support alu
2
99064005
Spreader rake adjuster barrel
Cable de flèche
3
16260590
Diamond wire
Diamondwant
Vis D4 barre de flèche 03
4
99064020
Screw D4
Schraube D4
Ecrou indessérable D4
5
99226003
Nylstop nut D4
Selbstsichernde Mutter D4
Axe percé barre de flèche
6
99064010
Spreader clevis pin
Salingachse
Anneau brisé (x10)
7
99064015
Split ring (x10)
Ringsplint (x10)
Ridoire à vis 2 câbles
8
99180020
Adjuster with screw 2 wires
Locheisen 2 Käbel
Tole + axe ridoir câble de flêche
9
99180015
Diamond anchor plate + pin
Tole réglage câble de flêche
10
99180010
Shield plate
Einstellplatte
Ridoir à vis câble de flêche
11
99180005
Turnbuckle
Salingspanner
Barette ridoir (x2)
12
18080501
Turnbuckle anchor plate (x2)
Salingspanner-Verankerung (x2)
Kit protège foc
13
18060563
Plastic roller-diamond wire
Kit Fockschutz
hobie.com
(x2)
(x2)
(x2)
(x2)
(x2)
(x2)
