Date : 17 sept. 2018
HOBIE MAX EVOLUTION

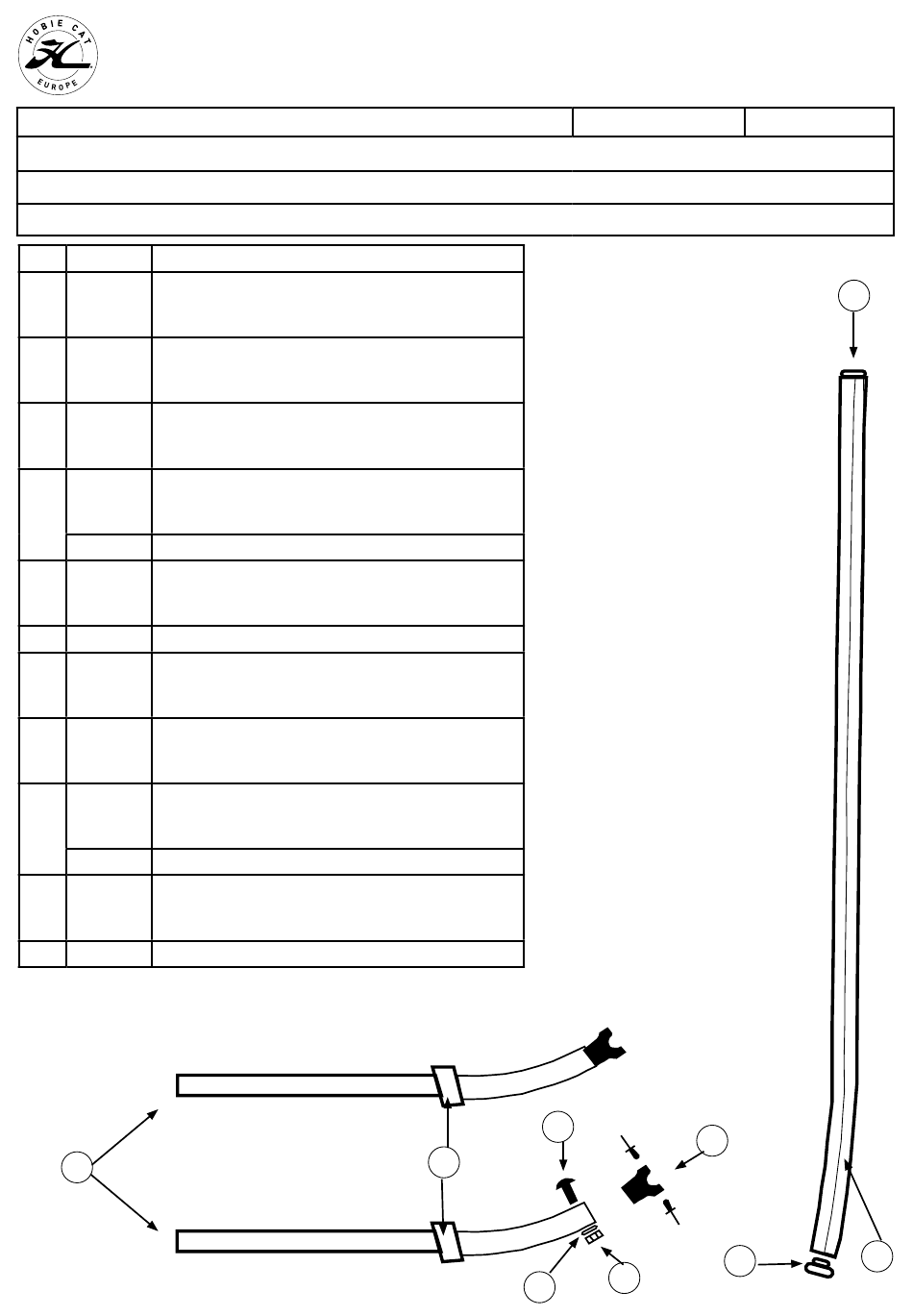

Eclaté des pièces détachées / Illustrated Part Guide / Explosionszeichnung
Kit ailes sport / Sport wing kit
N°
Ref
Designation/Description/Beschreibung
Aile sport gauche complete
16260950
Complete sport wing left
Wing Sport links komplett
Aile sport droite complete
16262955
Complete sport wing right
Wing Sport rechts komplett
Assise aile sport nue
1
20562940
Wing tube sport bare
Tube Wing sport rohr
Bras d'aile sport complet
18062930
Wing arm sport complete
2
Wingarme Sport komplett
99216004
Rivet / Pop / Popniete TB Inox 4,8x19 (x10)
Arrêt PVC
3
99100001
PVC stop
PVD Stopper
4
99220142
Vis / Screw / Schraube TRL 6x60
Rondelle Inox D6 (x10)
5
99220032
Washer inox D6 (x10)
Unterlegscheibe D6 (x10)
Ecrou indessérable D6 (x10)
6
99220019
Nylstop nut D6 (x10)
Selbstsichernde Mutter D6 (x10)
Casting embout de wing
18041733
End wing casting
7
Guseisen Endstück Wing
99216020
Rivet / Pop / Popniete TB Inox 4,8x14 (x10)
Bouchons à ailettes D48
8
17025810
End cap D48
Endstück D48
9
20506050
Néoprene / Neoprene / Antirutsch-belag 900x70
2
hobie.com
Update : 8
4
3
5
Page : 19/21
7
8
6
1
9
