G VIDEO Sortie de signaux vidéo G (BNC) pour le raccordement à des appareils externes
(p. ex. moniteur, 75Ohm).
HO, Fixation Filetage 1/4"-20UNC HO/HU pour le montage de la caméra, p. ex. sur un pied, un support
HU de la caméra mural ou une tête de rotation/inclinaison.
K,L Monture C/CS Raccord monture CS L pour des objectifs monture CS. Vissez la bague monture C K fournie
en cas d'utilisation d'objectifs monture C.
M Vis de blocage Permet à l'utilisateur de fixer le réglage du côte d'appui. Pour régler le côte d'appui,
desserrez la vis M, tournez au niveau du raccord monture CS L jusqu'à atteindre la netteté
optimale et serrez à nouveau la vis.
N
6 POLES Connecteur pour l'interface de commande et commutation jour et nuit
Le connecteur pour le control interface N
PIN Description
SI Signale (jour/nuit)
GND GND
RX RS-232 RXD (Entrée)
TX RS-232 TXD (Sortie)
485- RS-485 -
485+ RS-485 +

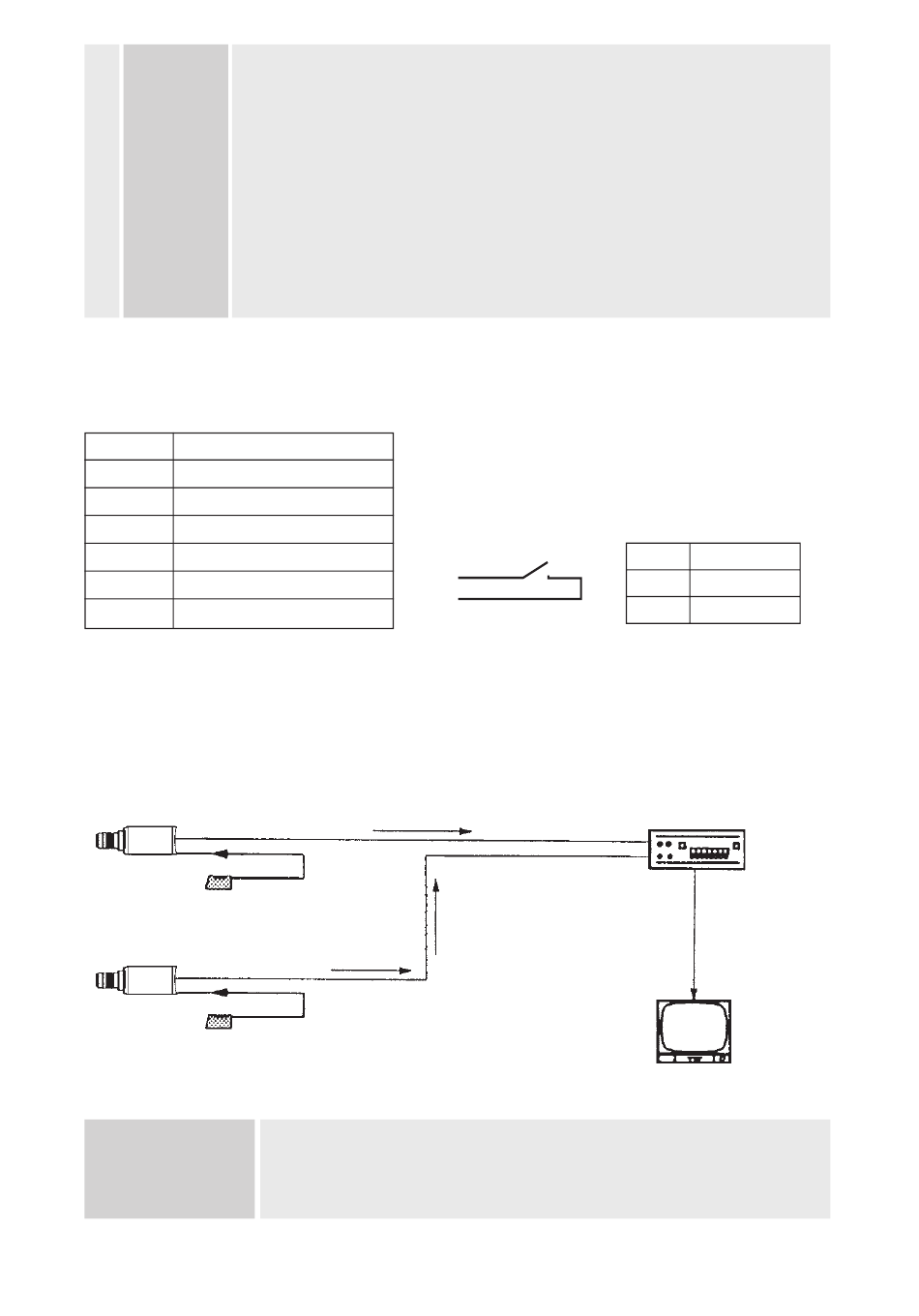

3.1 Exemple de branchement en cas d'utilisation de plusieurs caméras
Douille VIDEO OUT
12VDC
230V / 50Hz
Douille VIDEO OUT
12VDC
230V / 50Hz
Remarque
All manuals and user guides at all-guides.com
SI
GND
Lisez soigneusement la notice des appareils et composants à utiliser.
Mettez les appareils et les composants uniquement en marche après avoir effectué
tous les branchements.
Douille VIDEO IN
Douille VIDEO IN
Douille VIDEO IN
32
Contact
Couleur Ouvert
N/B Fermer
Unité de commutation
Douille VIDEO OUT
Moniteur
