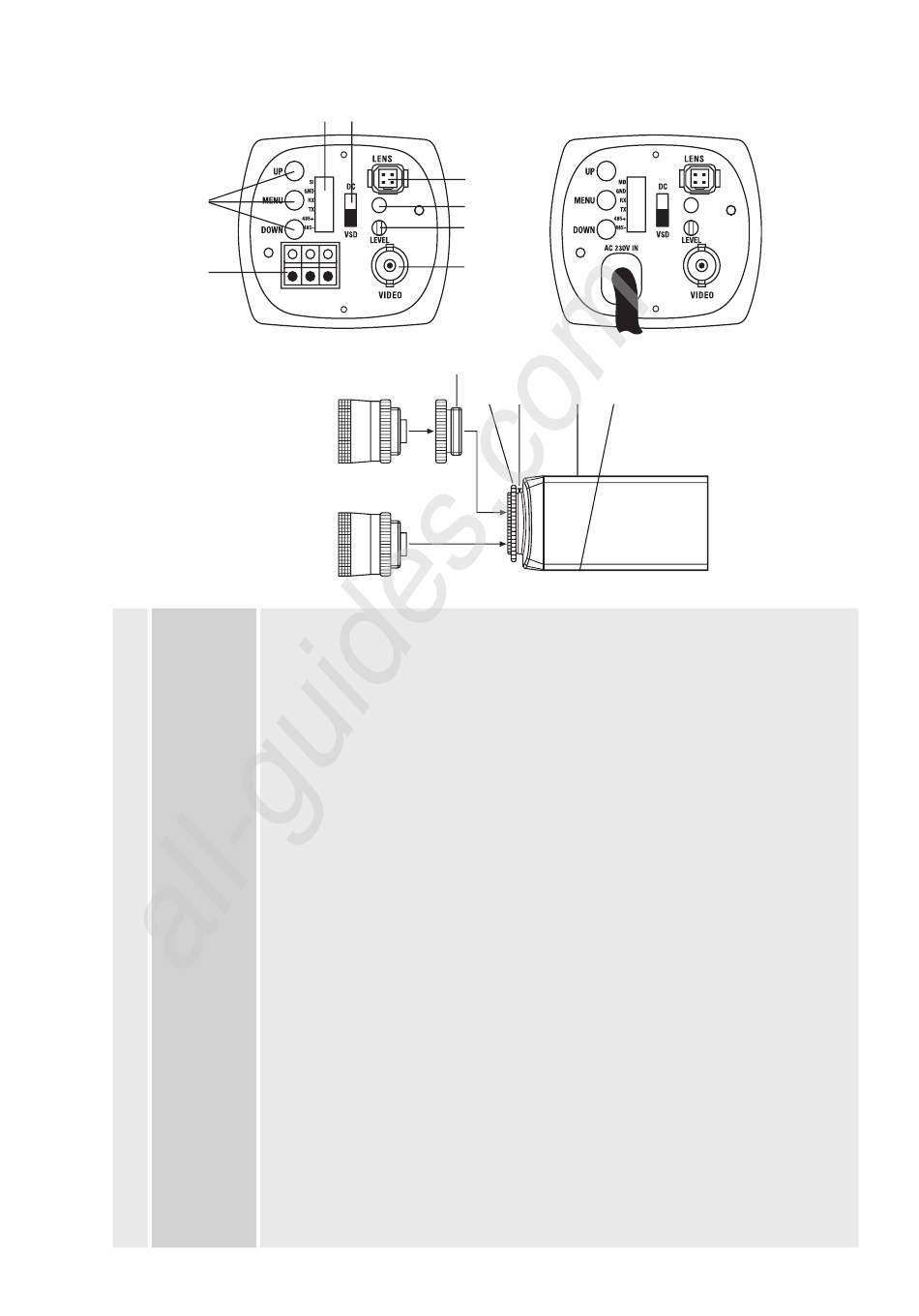

3. Branchement et utilisation

VKC-1330IR12-24
F
C
Objectif monture C
Objectif monture CS
Note
Ne mettre l'unité et les autres composants sous tension qu'une fois toutes les connexions
effectuées.
A La DEL A s'allume en vert lorsque la caméra est en marche.
PL
B Le commutateur de diaphragme automatique B permet à l'utilisateur de sélectionner le
DC/VSD
signal de commande du diaphragme automatique transmis pour l'objectif. Placer le
commutateur B vers l'avant de la camera pour choisir DC lorsque l'objectif à commande
automatique du diaphragme requiert un signal de commande par tension DC. Placer le
commutateur B vers l'arrière de la caméra pour choisir Video lorsque l'objectif à commande
automatique du diaphragme requiert un signal vidéo.
C
Alimentation Cet équipement terminal accepte une source d'alimentation électrique de 12VDC ou 24VAC
depuis une alimentation électrique 12VDC ou 24VAC ± 10% 60/50Hz ± 1Hz, en fait par
câble réseau pour la VKC-1330/IR. (Voir 4. Affectation)
D
LEVEL Cette commande permet à l'utilisateur de régler le niveau du diaphragme automatique
lorsque le commutateur de sélection B d'objectif A/I est réglé sur DC et un objectif à
commande par tension DC est monté sur la caméra. Le commutateur doit être en position
DC lorsqu'un objectif vidéo à diaphragme automatique est monté sur la caméra.
Si un objectif à diaphragme automatique vidéo est utilisé, cette commande D n'a pas d'effet
(commutateur en position vidéo).
E Douille de raccordement E pour des objectifs à commande par tension DC ou par signal
LENS
vidéo. Branchez le câble des objectifs avec un contrôle automatique du diaphragme
à la fiche DIN à 4 pôles livrée.
F
UP, Menu, Appuyer sur le bouton „Menu" pour sélectionner la fonction. Sélectionner ensuite la fonction
DOWN avec les boutons UP et DOWN. La fonction peut être activée ou modifiée (OSD clignote) en
appuyant sur le bouton Menu (Enter).
UP: appuyer sur le bouton UP pour déplacer le curseur OSD vers le haut.
DOWN: appuyer sur le bouton DOWN pour déplacer le curseur OSD vers le bas.
