UWAGA!
Za każdym razem, gdy mikroprzełącznik 1 jest
ustawiony
na
ON,
regulacje: mocy minimalnej i maksymalnej.
Sprawdzenie i regulacja ciśnienia powolnego
zapalania
(patrz Tabela regulacji gazu)
1.
Zamknąć zawór gazu
2.
Poluzować wkręt a i podłączyć do króćca manometru
3.
Otworzyć zawór gazu
4.
Wyciągnąć baterie
5.
Przełączyć mikroprzełącznik 1 w pozycję ON i założyć
baterie – otworzyć kran z ciepłą wodą – dioda LED miga
na pomarańczowo – tryb serwisowy
6.
Przełączyć mikroprzełącznik 3 w pozycję ON –
urządzenie pracuje teraz w trybie powolnego zapalania
7.
Ustawić ciśnienie powolnego zapalania za pomocą
pomarańczowego potencjometru
8.
Przełączyć mikroprzełącznik 3 w pozycję OFF
9.
Na koniec przełączyć mikroprzełącznik 1 na OFF.
Zamknąć kran z ciepłą wodą
10. Dokręcić szczelnie wkręt króćca a, otworzyć zawór
gazu i sprawdzić szczelność za pomocą odpowiedniego
przyrządu
UWAGA!
Ustawienia mocy min / max muszą być dokonywane
oddzielnie od regulacji powolnego zapalania.
OFF
Jumper
Led

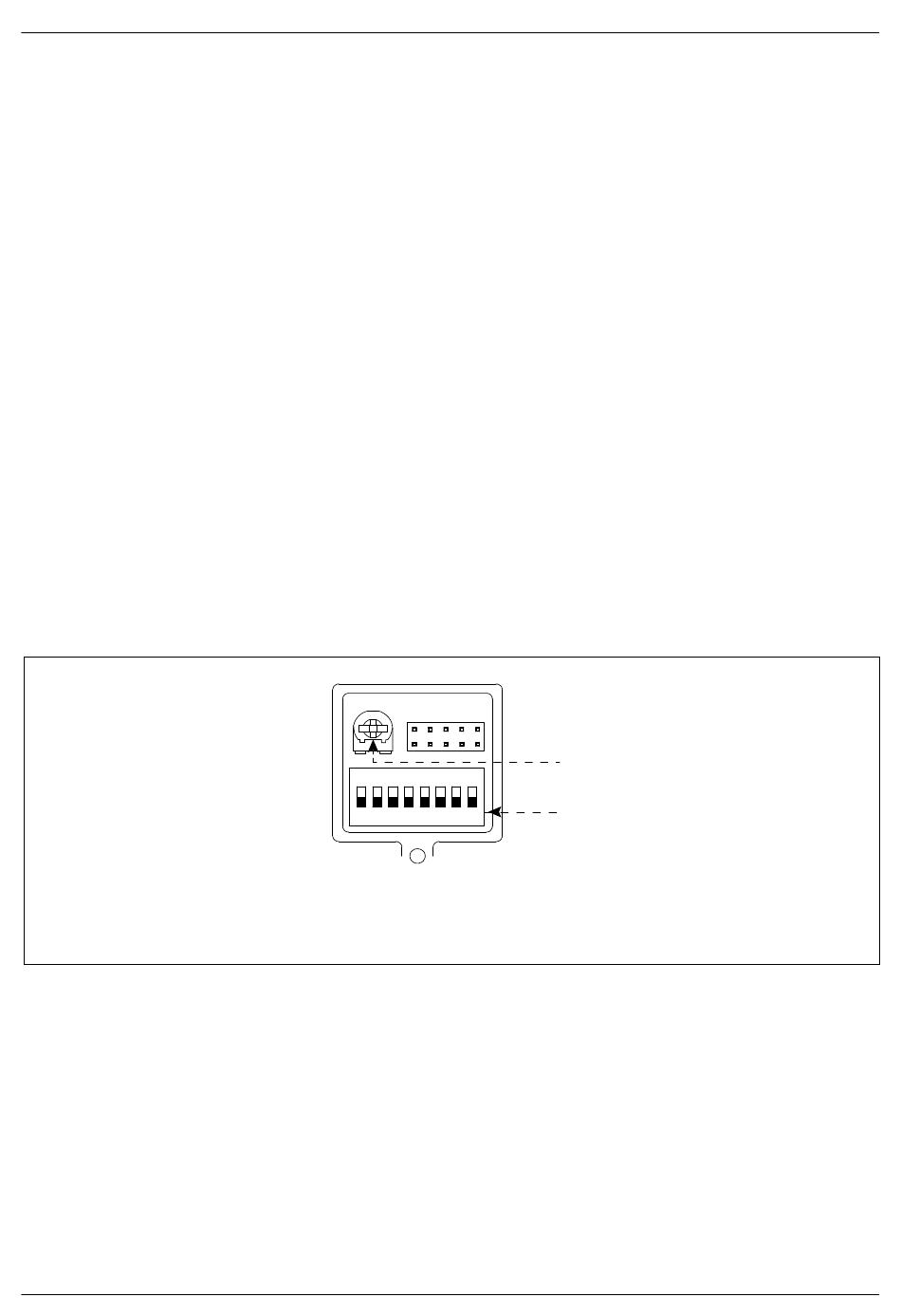

1. Potencjometr regulacyjny mocy i powolnego
zapalania
2. Mikroprzełączniki
uruchomienie
należy
wykonać
obydwie
ON
1 2 3 4 5 6 7 8
WARNING: Every time microswitch 1 is turned to
ON, you need to set both maximum and minimum
power.
Checking slow ignition power
(see the Gas setting table)
1.
Close the gas valve
2.
Loosen screw "a" and insert the manometer connection
pipe into the pipe tap.
3.
Open the gas valve
4.
Remove the batteries
5.
Turn microswitch 1 to ON position and re-place the
batteries. Open one hot water tap.
(Test Mode ON - Flashing orange LED)
6.
Turn microswitch3 to ON position
(Appliance forced to the ignition power).
7.
Adjust the slow ignition using the orange screw
8.
At the end turn microswitch 3 to OFF position
9.
Turn microswitch 1 to OFF position (test mode OFF).
The LED is still orange - all adjustments have been
stored.
Close the hot water tap.
10. When the check is over, close the gas valve and tighten
screw "a", make sure it is securely in place
Open the gas valve and check the tightness of the screw.
WARNING
The settings of the maximum/minimum pressure and
the check of slow ignition must be made separately,
according to the instructions and completing the
procedure.
1
DIP
2
1. Adjusting screw maximum / minimum and Soft
ignition power
2. Microswitch
commissioning
65
