Fixscreen
®
nl
Compatibel met Reynaers Aluminium ConceptWall 50
CF1

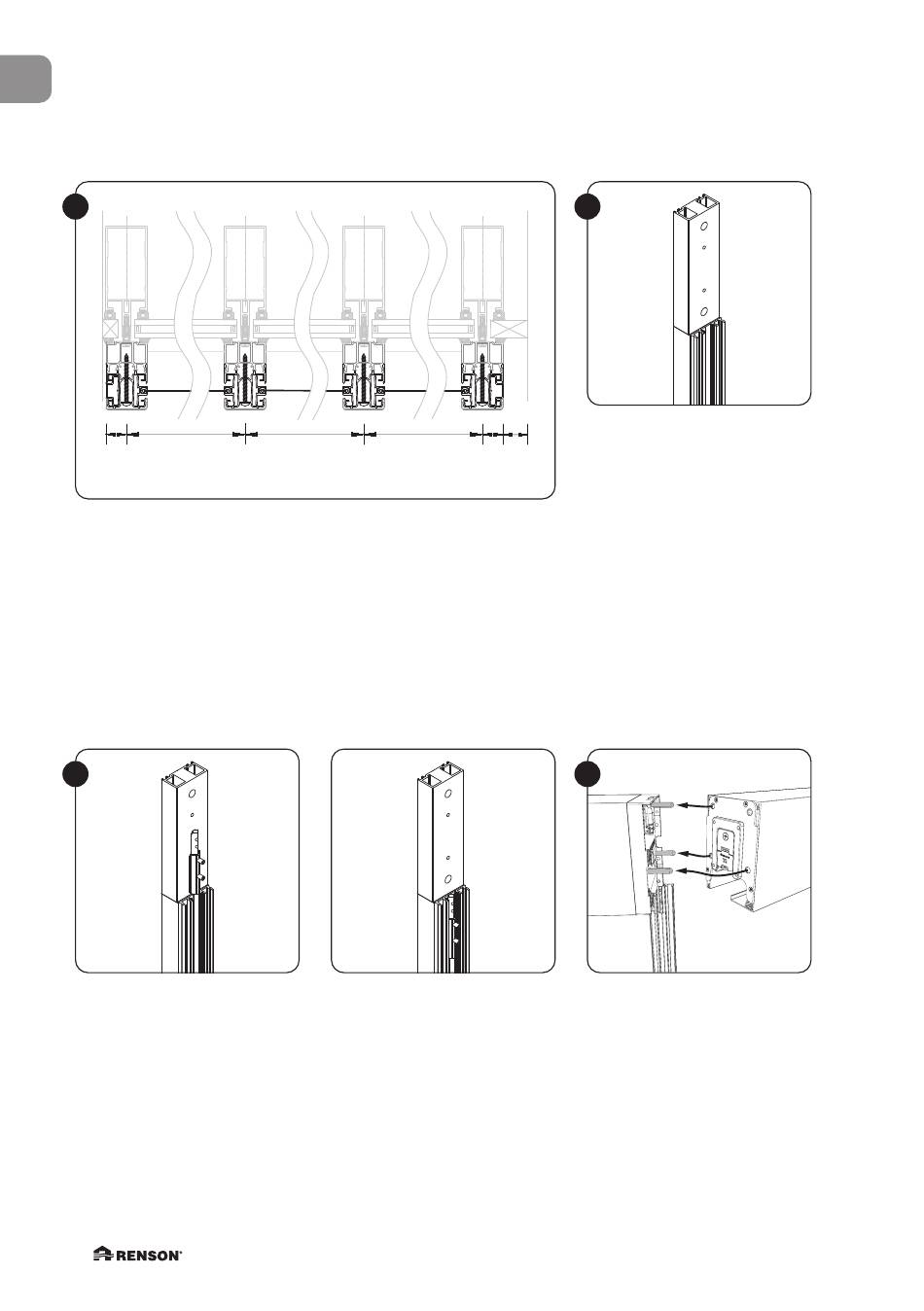

3.2 • Montage van de kast – Tussenscreen
1
Breedte
25
startscreen
De tussenscreens bevinden zich altijd tussen een startscreen
(linkerkant) en stopscreen (rechterkant). Deze wordt hart op
hart gemeten.
Deze screen wordt als het ware aan de startscreen, of
tussenscreen in geval van meerdere, aaneengeschakeld.
3
Plaats nu de montagestift in de klemlijst net onder de kast
drager CW50 M Reynaers Alu minium. Breng de montagestift
volledig in en zet deze vast met een inbussleutel 2,5.
8
Minimal Curtain wall 50
CF2
Breedte
tussenscreen
Breedte
25 30
stopscreen
2
Demonteer klemlijst
034.0565.XX ter hoogte van
de kastpositie. De klemlijst
is van Reynaers Aluminium
uit voorzien van zaagsnedes
om deze stap te faciliteren.
Plaats nu de kast drager
CW50 M Reynaers Alu-
minium op de positie van
de verwijderde klemlijst en
zet vast naar de vliesgevel.
Gebruik hiervoor dezelfde
schroeven als voor montage
van de klemijst.
4
Schuif de kast van de
tussenscreen over de 3
pinnen van de startscreen.
