4.3.3
Toestel- en aansluitingsafmetingen
ØA
Øb

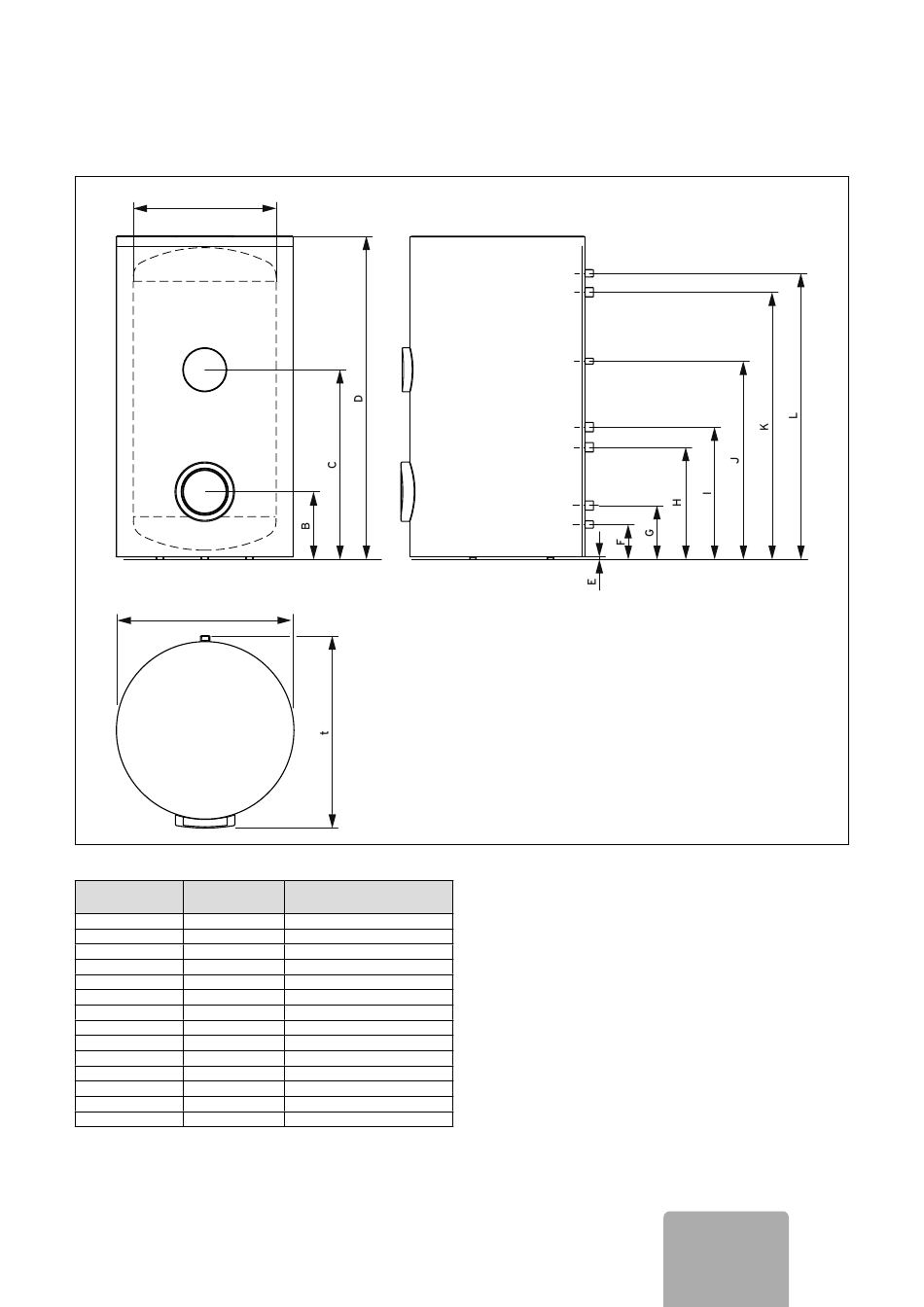

Afb. 4.4 Toestel- en aansluitingsafmetingen
Type
Eenheid
A
mm
B
mm
C
mm
D
mm
e
mm
F
mm
G
mm
H
mm
i
mm
J
mm
K
mm
L
mm
B
mm
T
mm
Tab. 4.2 Toestelafmetingen
Installatie- en onderhoudshandleiding geoSTOR 0020200867_00
VIH RW 400 B
650
308 *
863 *
1473 *
12 *
159 *
245 *
510 *
602 *
902 *
1215 *
1301 *
807
875
* Door de in de hoogte verstelbare voeten kunnen de afmetingen
tot 20 mm vergroten.
Montage 4
9
BE
NL
