CONSEIL (MAXO2+AE): Avant de refermer les deux moitiés du compartiment, vérifier que
Levier de blocage l'encoche sur l'ensemble câble enroulé soit engagée avec la petite patte
située sur le compartiment arrière. Cela sert à positionner l'ensemble selon la bonne orienta-
tion et à l'empêcher de tourner. Un positionnement incorrect pourrait gêner la fermeture des
deux moitiés du compartiment et empêcher le fonctionnement lors du serrage des vis.
6.0 REMPLACEMENT DU CAPTEUR
D'OXYGENE
6.1 Modèle MaxO2+A
Le dispositif indiquera la nécessité de remplacer le capteur d'oxygène en affichant "Cal Err lo"
à l'écran après le début du calibrage.
Pour remplacer le capteur d'oxygène, retirer les trois vis de l'arrière du dispositif à l'aide d'un
tournevis cruciforme N° 1.
Après avoir retiré les vis, séparer délicatement les deux moitiés du dispositif.
Débranchez le capteur d'oxygène du circuitimprimé en appuyant premièrement sur le levier
de déblocage et en retirant ensuite le connecteur du réceptacle.
Le capteur d'oxygène peut à présent être retiré de la moitié arrière du logement.

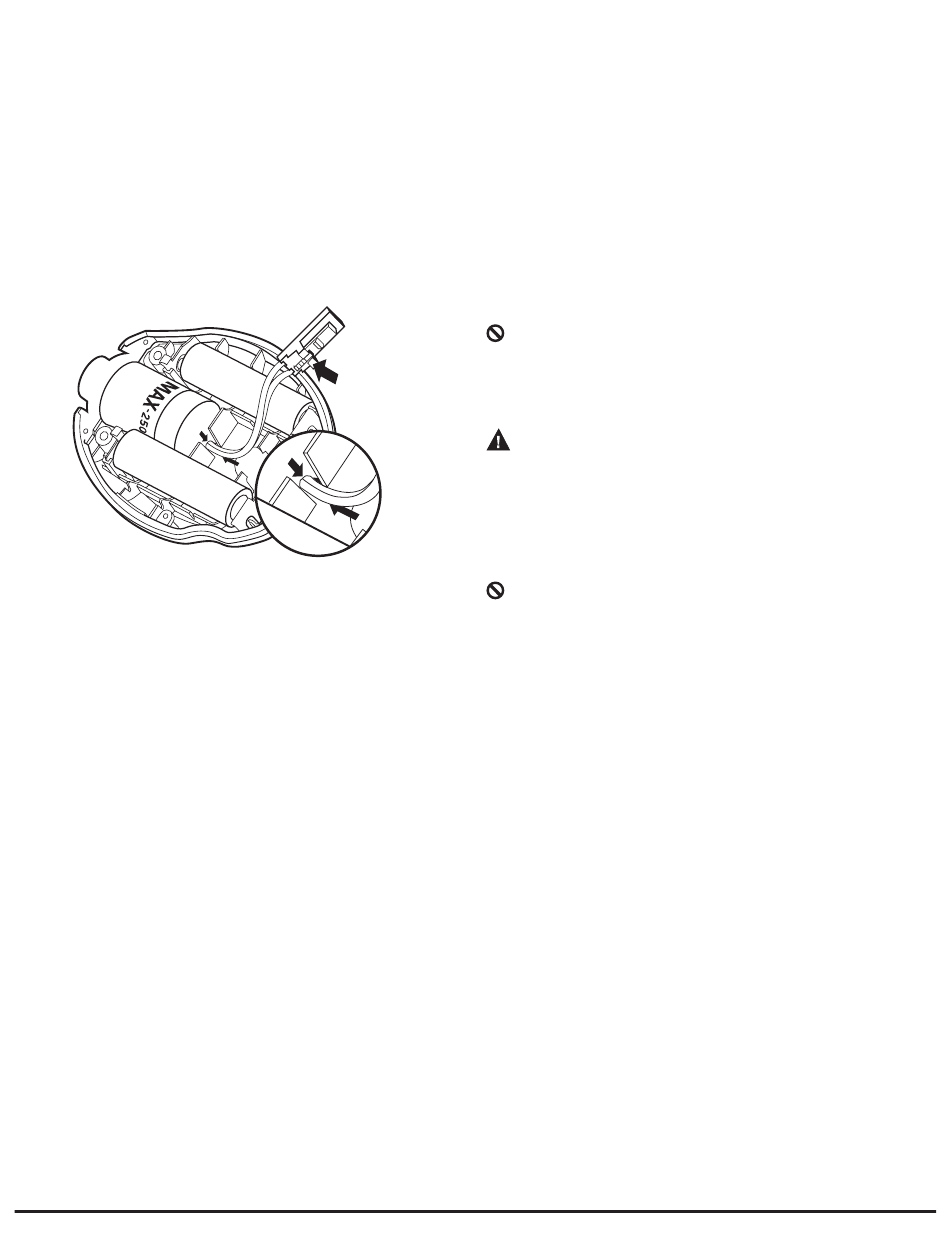

CONSEIL: Orienter le nouveau capteur en alignant la flèche rouge sur le capteur avec la flèche
sur l'arrière du compartiment. Une petite patte située sur l'arrière du compartiment sert à
engager le capteur et à l'empêcher de tourner à l'intérieur du compartiment. (FIGURE 3)
NOTE: Si le capteur d'oxygène n'est pas installé correctement le compartiment ne se refermera
pas et l'élément pourrait s'endommager lors de la réinstallation des vis.
NOTE: Si le nouveau capteur a une bande rouge sur l'extérieur, l'enlever, puis attendre 30
minutes avant de calibrer.
Rebrancher le capteur d'oxygène au connecteur du circuit imprimé.
Unir délicatement les deux moitiés du compartiment tout en plaçant les fils de manière à ce
qu'ils ne soient pas coincés entre les deux moitiés du compartiment. Vérifier que le capteur est
complètement inséré et selon une orientation correcte.
Réinsérer les trois vis et serrer jusqu'à ce que les vis soient bien ajustées.Vérifier que l'élément
fonctionne correctement.
Le dispositif effectuera automatiquement un calibrage et commencera à afficher le %
d'oxygène.
6.2 Modèle MaxO2+AE
Le dispositif indiquera la nécessité de remplacer le capteur en affichant "Cal Err lo" à l'écran.
Retirer le capteur du câble en tournant le connecteur à vis dans le sens inverse des aiguilles
d'une montre et retirer le capteur du connecteur.
Placer le nouveau capteur en insérant la fiche électrique du câble enroulé dans le réceptacle
du capteur d'oxygène.
FRANÇAIS
LEVIER DE
VERROUILLAGE
FIGURE 3
Faire tourner le connecteur à vis dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit
bien ajusté.
Le dispositif effectuera automatiquement un calibrage et commencera à afficher le %
d'oxygène..
7.0 NETTOYAGE ET ENTRETIEN
Stocker l'analyseur MaxO2+ à une température proche de la température ambiante de
l'environnent d'utilisation quotidienne.
Les instructions qui suivent décrivent les méthodes pour nettoyer et désinfecter l'appareil, le
capteur et les accessoires (e.g. dérivateur de débit, raccord en T):
Nettoyage de l'appareil:
Lors du nettoyage ou de la désinfection de l'extérieur de l'analyseur MaxO2+, faire attention
◆
de ne pas laisser pénétrer de liquide dans l'appareil. Ne pas immerger l'élément dans un
liquide.
NE PAS stériliser l'analyseur MaxO2+ avec de la vapeur, de l' oxyded'éthylène ou des
radiations.
Nettoyer la surface de l'analyseur MaxO2+ avec un détergent doux et un chiffon humide.
◆
Capteur d'oxygène:
AVERTISSEMENT: Ne jamais installer le capteur dans un emplacement où il sera exposé au
souffle exhalé par le patient ou à ses secrétions, à moins que vous n'ayez l'intention de jeter le
capteur, le dérivateur de débit et le raccord en T après usage.
Nettoyer le capteur avec un chiffon humidifié avec de l'alcool isopropylique (65% alcool/
◆
solution aqueuse).
Maxtec déconseille l'utilisation de désinfectants en aérosol car ils peuvent contenir du sel
◆
qui peut s'accumuler dans la membrane du capteur et fausser les lectures.
NE PAS stériliser le capteur d'oxygène avec de la vapeur, de l'oxyde d'éthylène ou des
radiations.
Accessoires:
A cause de la variabilité des procédures de nettoyage, désinfection et stérilisation, Maxtec ne
peut fournir des instructions de stérilisation spécifiques, ni garantir la stérilité des éléments. Si
l'accessoire est suspecté d'être contaminé, il doit être enlevé et jeté.
8.0 SPECIFICATIONS
8.1 Spécifications élément de base
Intervalle de mesure: ................................................................................................................0-100%
Résolution: ......................................................................................................................................0,1%
Précision et linéarité: ......................................1-1% de l'intervalle total à température constante,
Précision totale: ........................................ ±3% du niveau réel d'oxygène sur tout l'intervalle des
Temps de réponse: ....................................90% de la valeur finale en environ 15 secondes à 23°C
Temps d'échauffement: ......................................................................................................non requis
Température de service: .............................................................................15°C - 40°C (59°F - 104°F)
Température de stockage:.........................................................................-15˚C - 50˚C (5˚F - 122˚F)
Pression atmosphérique: .......................................................................................... 800-1013 mBars
Humidité:................................................................................................. 0-95% (sans condensation)
Alimentation: .................................................................................2 piles alcalines AA (2 x 1,5 Volts)
Autonomie de la pile:..........................................................environ 5000 heures en usage continu
Indicateur de pile faible:........................L'icône "BAT" s'affiche sur l'afficheur à cristaux liquides
Type de capteur: ....................................................Pile à combustible galvanique Maxtec Max-250
Durée de vie prévue du capteur: .............................. >1,500,000 % heures O2 minimum 2 ans en
Dimensions: ...........................................................................................................................................
Dimensions modèle A: .............................. 3,0"(W) x 4,0"(H) x 1,5"(D) [76mm x 102mm x 38mm]
Poids A: ........................................................................................................................... 0,4 lbs. (170g)
14
H.R. et pression avec calibrage de l'intervalle total
températures de fonctionnement
applications médicales classiques
