Informations Générales
Hydro Kit prend en charge la vanne 3 voies suivante.
Type Alimentation
SPDT
3 fils 230 V AC
(1)
(1) : SPDT = Double jet unipolaire. Trois fils sont constitués de Live1 (pour sélectionner le flux A), Live 2 (pour
sélectionner le flux B) et Neutre (pour le commun).
(2) : Le débit A 'signifie débit d'eau de l'unité intérieure au circuit d'eau souterrain.
(3) : Le débit A 'signifie débit d'eau de l'unité intérieure au circuit d'eau souterrain.
AVERTISSEMENT
!

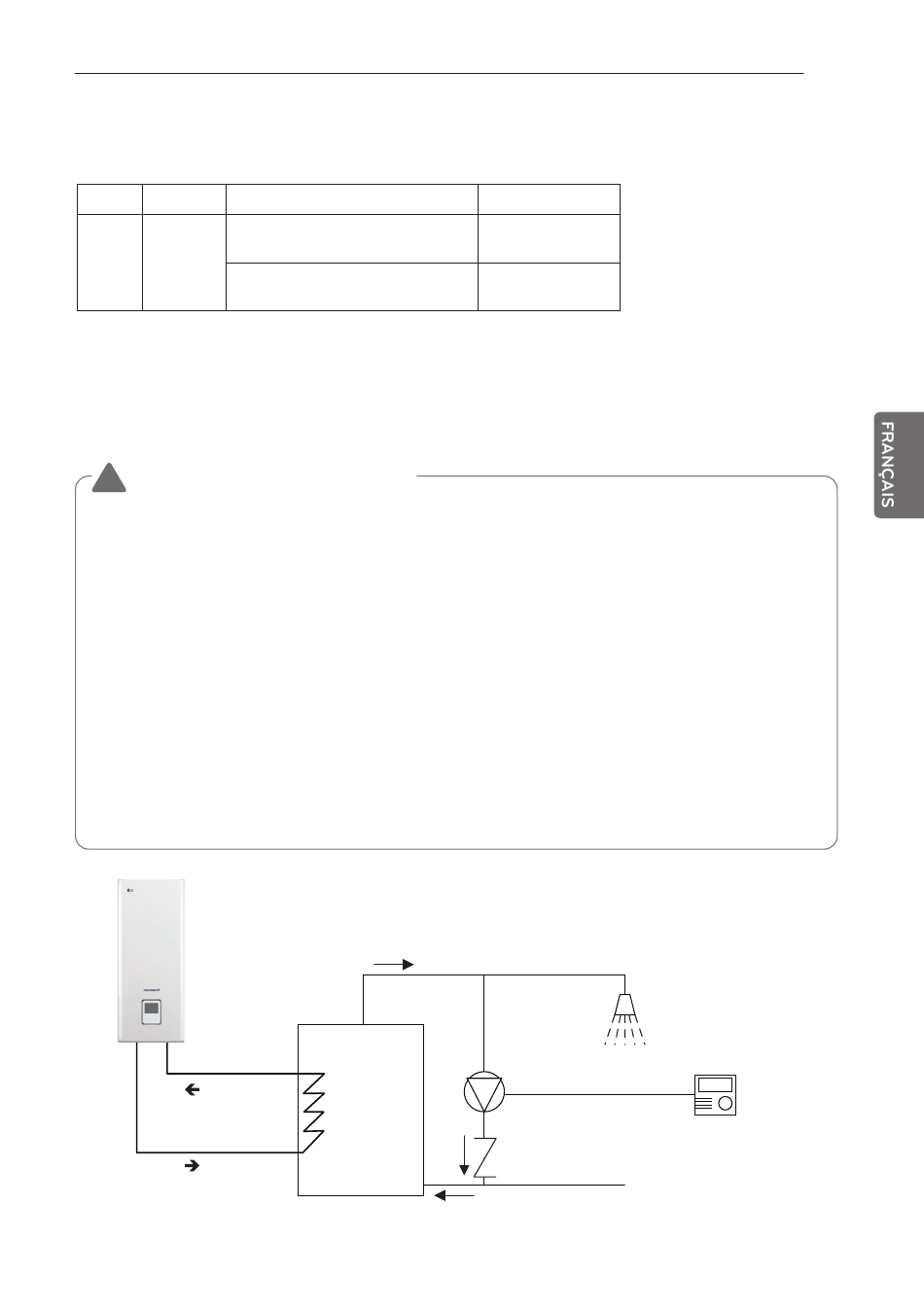

Installation de la pompe de recirculation
Lorsque Hydro Kit est utilisé avec le ballon d'eau chaude sanitaire, il est FORTEMENT recommandé
d'installer une pompe de recirculation pour éviter d'inonder l'eau froide à la fin de l'alimentation en eau
chaude et pour stabiliser la température de l'eau dans le réservoir DHW
- La pompe de recirculation doit être utilisée lorsque la demande DHW n'est pas requise. Par conséquent, un
planificateur de temps externe pour déterminer quand la pompe de recirculation devrait s'allumer et
s'éteindre est nécessaire.
- La durée de fonctionnement de la pompe de recirculation est calculée comme ce qui suit :
Durée [minute] = k x V x R
k : 1.2 ~ 1.5 est recommandé. (Si la distance entre la pompe et le réservoir est loin, choisissez un nombre
élevé)
V : Volume du réservoir d'eau sanitaire [litre]
R : Débit d'eau de la pompe [litre par minute], qui est déterminé par la courbe de performance de la pompe
- L'heure de démarrage de la pompe doit être antérieure à la demande d'eau sanitaire.
Écoulement
vers l'intérieur
Écoulement
vers l'extérieur
Mode de fonctionnement
Sélection du « Débit A » entre
« Débit A » et « Débit B » (2)
Sélection du « Débit B » entre
« Débit A » et « Débit B » (3)
Pompe de
recirculation
Réservoir ECS
Eau de ville
INSTALLATION DES ACCESSOIRES
Prise en charge
Oui
Oui
Douche
(extrémité du dispositif
d'alimentation en eau chaude)
Pompe de
recirculation
Clapet anti-retour
45
Planificateur
horaire externe
