centroteX-V. Montage
6.3.3 Montage de l'unité de remplacement ou du moyen de ser-
rage
9. x
42
L'unité de changement est livrée sous forme de groupe
prémonté.
Pour monter l'unité de changement sur l'adaptateur ma-
chine, respecter les étapes suivantes :
1. Mettez le tube de traction dans la position de fin de
course la plus en avant.
REMARQUE!
L'application de lubrifiant est uniquement prévue
pour les surfaces de roulement mécaniques.
A
2. Mettez l'unité de changement [L] sur l'adaptateur ma-
chine [A].
REMARQUE!
La goupille cylindrique sur l'adaptateur machine
et la rainure de positionnement sur l'unité de
changement servent d'aide au positionnement
[voir illustr.].
Permanence téléphonique pour passer commande +49 [0]7144. 907-333

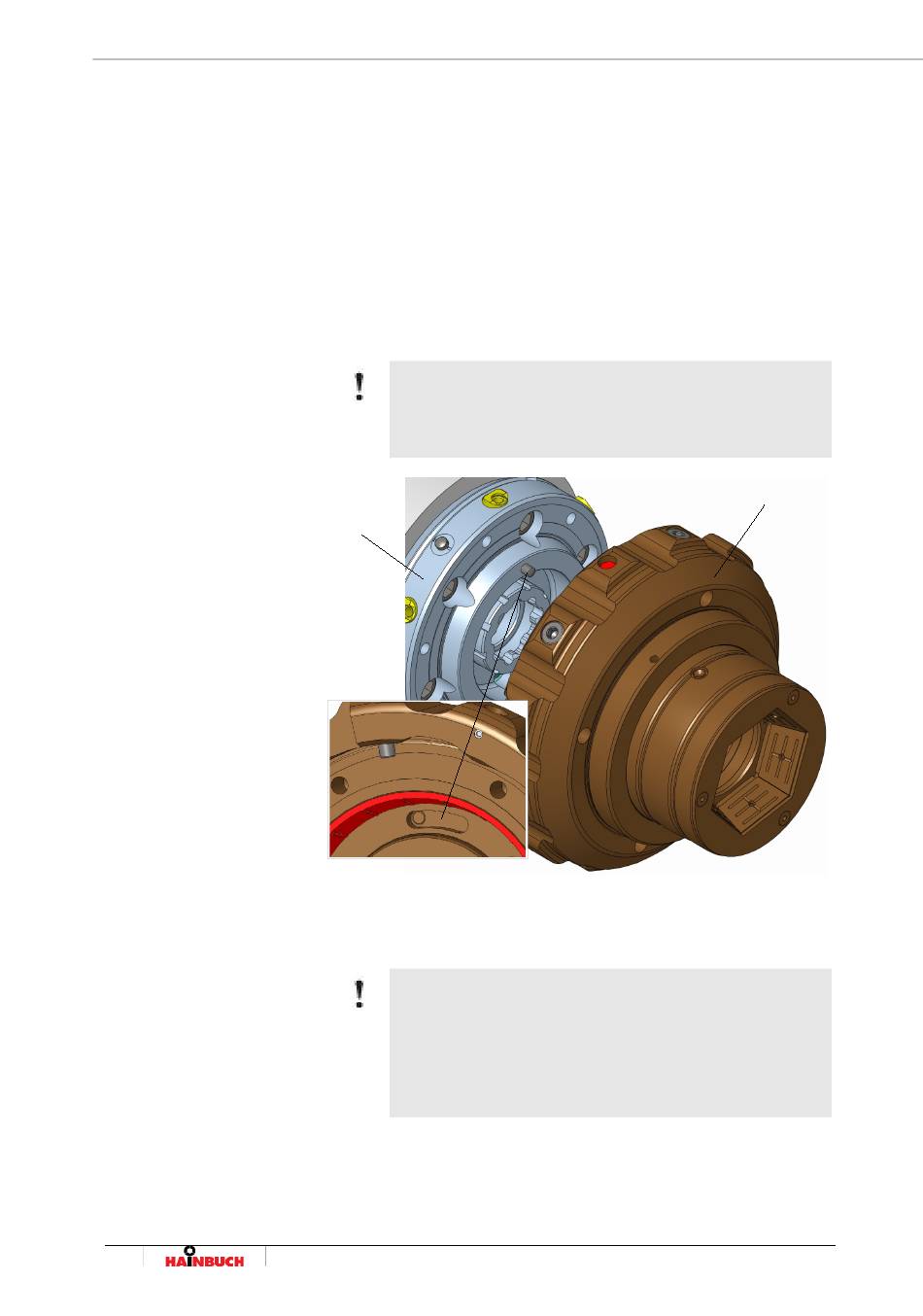

Illus. 19
