Mise en service

Montage de l'accessoire d'éjection commandé
par l'utilisateur sur le tablier de coupe

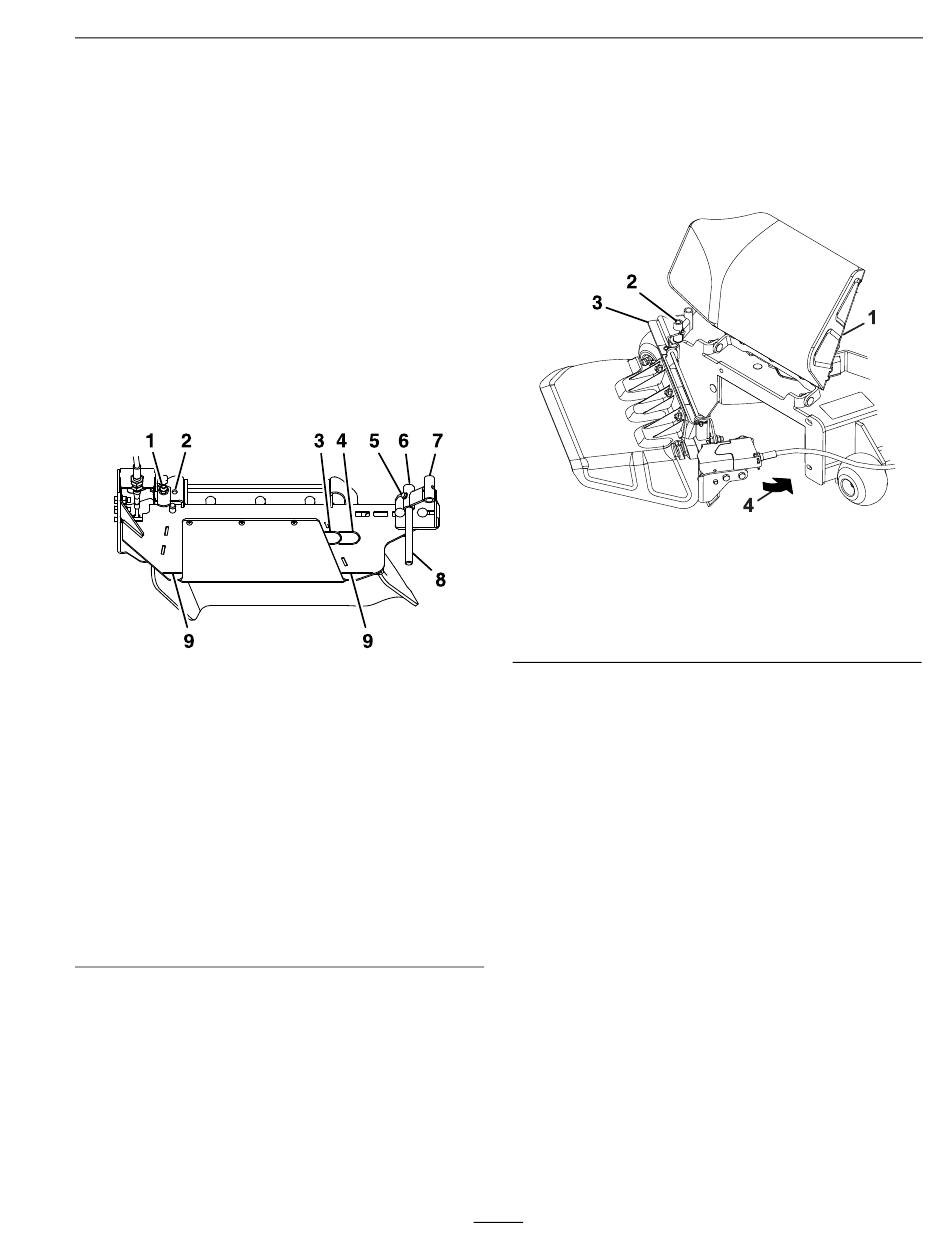

Avec un marteau et un ciseau, enlevez la languette
standard ou allongée comme montré à la Figure 2,
avant de commencer à suivre les instructions
d'installation. Une fois la languette enlevée, le cadre
de l'accessoire d'éjection commandé par l'opérateur
pourra être monté correctement sur ces tabliers.
Vérifiez l'emplacement de la goupille de montage,
comme montré à la Figure 2. Au besoin, retirez le
boulon et la goupille de montage et placez-la au bon
endroit. Reposez le boulon pour fixer la goupille de
montage.
1. Position de verrouillage
pour tous les opérateurs
2. Position de verrouillage
– non utilisée
3. Languette à enfoncer
standard – tous les
modèles sauf ceux de
183 cm (72 po)
4. Languette à enfoncer
allongée – modèles de
183 cm (72 po)
5. Boulon
1.
Relevez le déflecteur d'éjection existant.
Important: L'accessoire d'éjection
commandé par l'opérateur possède son
propre déflecteur d'éjection. Lors de
l'utilisation de l'accessoire, Exmark préconise
de laisser le déflecteur d'éjection existant
en place sur la machine et en position
relevée. Il est parfois nécessaire de déposer le
déflecteur d'éjection existant pour installer
Figure 2
6. Emplacement de la
goupille pour les
modèles de 152 et
183 cm (60 et 72 po)
7. Emplacement de
goupille non utilisé
8. Goupille de montage
9. Languettes
cassantes/garniture
de volet de blocage
l'accessoire d'éjection commandé par
l'opérateur. Dans ce cas, conservez le
déflecteur d'éjection d'origine ainsi que ses
fixations, afin de pouvoir le remettre en place
une fois l'accessoire d'éjection commandé
par l'opérateur déposé.
1. Déflecteur d'éjection relevé
2. Goupille de montage insérée dans le tube du tablier
3. Accessoire d'éjection commandé par l'opérateur
4. Tourner
g330730
2.
Montez l'accessoire d'éjection commandé par
l'opérateur en insérant la goupille de montage dans
le tube soudé dans l'angle arrière du tablier (voir
la Figure 3 pour l'emplacement de la goupille).
3.
Faites pivoter l'accessoire vers le tablier. La
goupille avant doit s'engager dans la fente du
tablier, comme montré à la Figure 4.
7
Setup
Figure 3
g246432
