Boss Snowplow RT3 Instructions De Montage page 2

ATTENTION
L'utilisation d'une perceuse sans
protection oculaire appropriée peut
permettre à des débris de pénétrer dans
l'œil, causant ainsi des blessures.
Portez toujours une protection oculaire
pour les opérations de perçage.

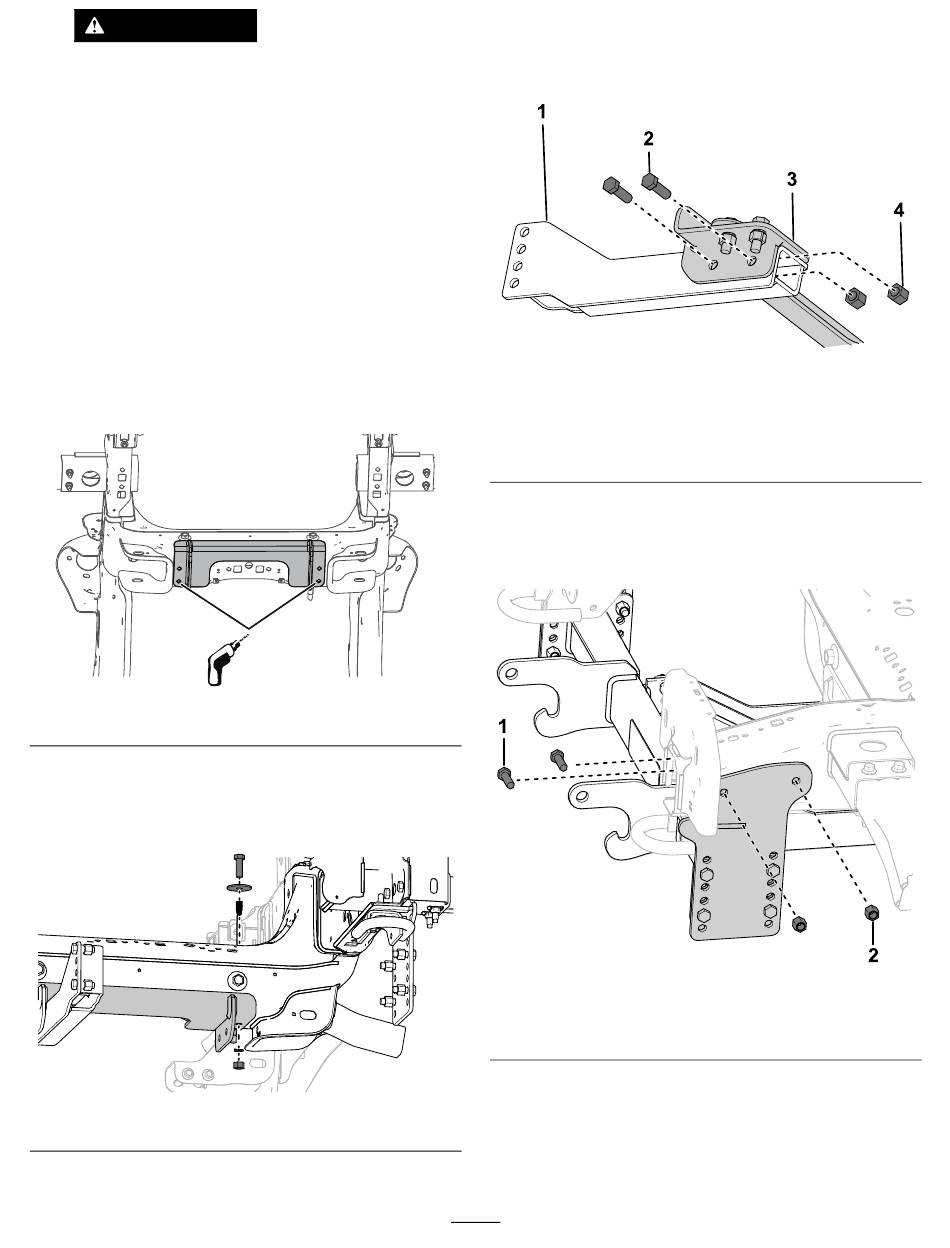

6. À l'emplacement des repères, percez 2 trous
(1,43 cm ou 9/16 po) dans chaque longeron de
cadre.
7. Déposez la plaque de protection de la traverse
sous le camion.
8. Placez la plaque de protection devant les trous
existants (¼ po) de la traverse.
9. Élargissez les trous existants (¼ po) à ½ po à la
perceuse.
10. À l'aide de tire-boulons, fixez les 4 boulons à
tête hexagonale (½ po), rondelles plates (½ po),
rondelles frein et contre-écrous supérieurs
(½ po) sur la plaque de protection et la traverse.
Figure 2
Figure 3
11. Fixez légèrement les supports d'angle à la
plaque de protection à l'aide de 4 boulons à tête
hexagonale (½ po, GR8) et 4 contre-écrous en
nylon (½ po)
1. Support d'angle – côté
conducteur
2. Boulon à tête hexagonale
(½ po, GR5)
12. Fixez légèrement les plaques de support au
cadre du véhicule à l'aide de 4 boulons à tête
hexagonale (½ po, GR5) et 4 contre-écrous en
nylon (½ po).
g349312
1. Boulon à tête hexagonale
(½ po, GR5)
13. Installez les crochets de remorquage.
g349091
2
(Figure 4).
Figure 4
3. Plaque de protection
4. Contre-écrou en nylon
(½ po)
Figure 5
2. Contre-écrou en nylon
(½ po)
g348036
g348879
