Boss Snowplow MSC28500 Guide Rapide

DANGER
Les moteurs des véhicules contiennent
des pièces mobiles; ils peuvent devenir
extrêmement chauds et causer des brûlures
et des blessures graves.
Coupez le moteur et laissez-le refroidir avant
d'installer ce kit.
DANGER
Les batteries automobiles peuvent causer
des chocs électriques dangereux qui peuvent
entraîner des brûlures graves ou la mort.
Débranchez la batterie avant d'installer ce kit.
Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.
Débranchez le connecteur du faisceau de câblage à
l'arrière des phares du véhicule.
Phare
Connecteur
les deux connecteur carré à 8
broches (femelle) (2)
les deux caoutchouc noir femelle
(14)
les deux connecteur rond bleu (9)
les deux connecteur à 8 broches
(mâle) (6)
les deux
œillet à fusible (4)
les deux relais (3)
© 2022—BOSS Products
P.O. Box 787
Iron Mountain, MI 49801
Kit adaptateur de phares
Nissan Frontier à partir de 2022
Nº de réf. MSC28500
Du faisceau
adaptateur de phare (5)
adaptateur de phare (5)
adaptateur de phare (5)
adaptateur de phare (5)
adaptateur de phare (5)
adaptateur de phare (5)
Enregistrez votre produit à
www.bossplow.com.
Instructions de montage

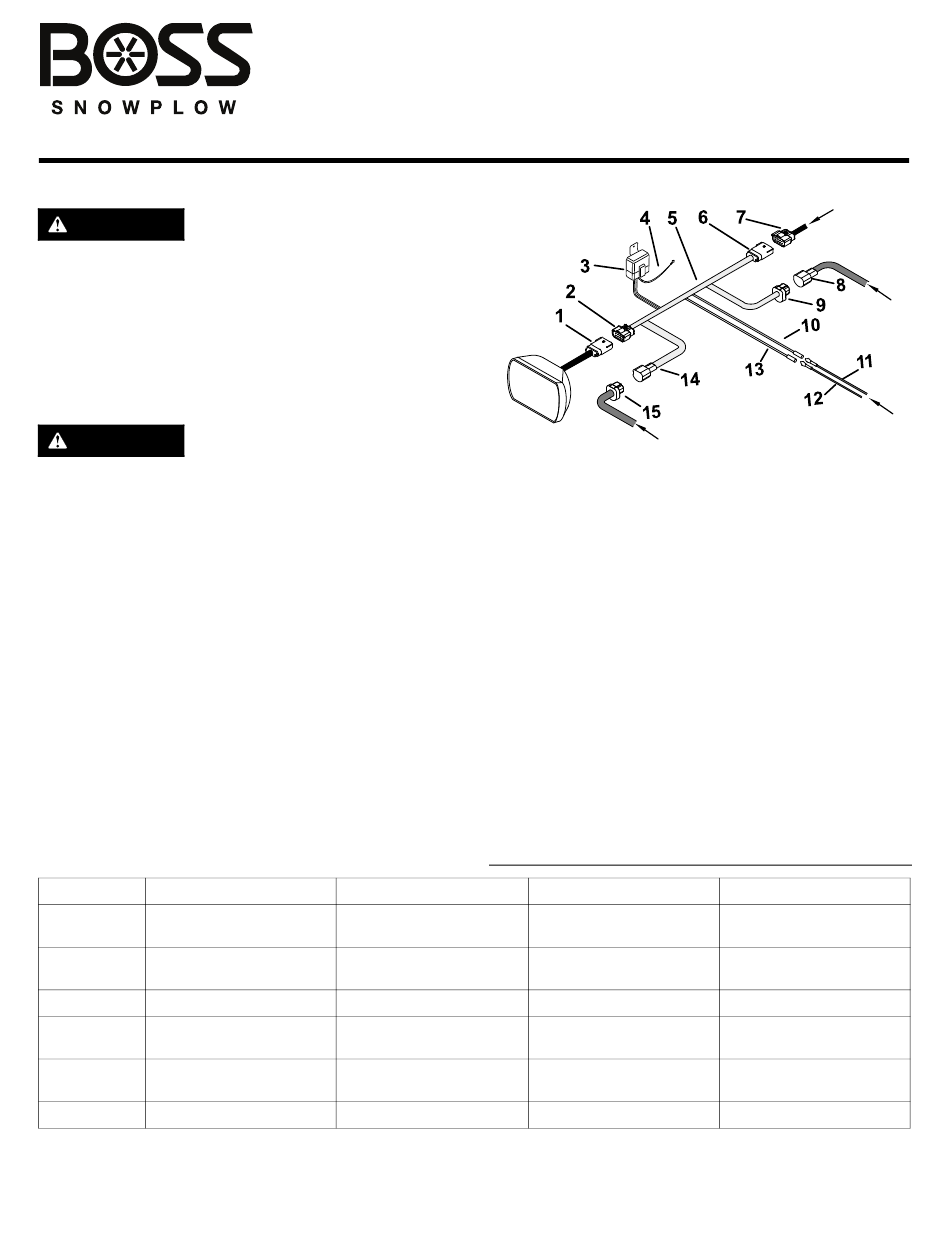

Figure 1
1. Connecteur du phare du
véhicule
2. Connecteur carré à 8
broches (femelle) de
l'adaptateur de phare
3. Relais
4. Œillet à fusible
5. Faisceau d'adaptateur de
phare
6. Connecteur carré à
8 broches (mâle) de
l'adaptateur de phare
7. Faisceau de phares du
véhicule
8. Connecteur noir (faisceau
du chasse-neige)
Au connecteur
connecteur de phare du
véhicule (1)
connecteur bleu (15)
connecteur noir (8)
connecteur de phare (7)
source d'alimentation
batterie
montant vertical
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. MSC28499 Rev A
9. Connecteur rond bleu
(faisceau adaptateur de
phare)
10. Connecteur violet
(faisceau adaptateur
de phare)
11. Connecteur violet/rose
12. Connecteur jaune
(faisceau du
chasse-neige)
13. Connecteur jaune
(faisceau adaptateur
de phare)
14. Connecteur noir (faisceau
adaptateur de phare)
15. Connecteur bleu (faisceau
du chasse-neige)
Sur
phare
faisceau de chasse-neige
faisceau de chasse-neige
faisceau du véhicule
véhicule
véhicule
*MSC28499*
g325164
