3.3 Recykling i usuwanie odpadów
Zarówno pompa, jak i opakowanie transportowe składają
się w dużym stopniu z części wykonanych z materiałów
nadających się do recyklingu.
Pompa
Uszkodzonej pompy oraz innych części wyposażenia nie
wolno wyrzucać do pojemników na odpady domowe.
Zużytą pompę oraz części wyposażenia należy poddać
recyklingowi zgodnie z obowiązującymi przepisami.
Opakowanie
Usunięcie opakowania transportowego zlecić
instalatorowi, który zainstalował pompę.
4 Montaż
4.1

Zakres dostawy

Nazwa
pompa kondensatu
kołki montażowe
śruby
przewód wlotowy
przewód wylotowy
uchwyt ścienny
Uchwyt ścienny do węża
odpływowego
instrukcja obsługi,
instalacji i konserwacji
Tab. 4.1 Zakres dostawy
Do montażu konieczne są następujące narzędzia:
- wiertarka
- wiertło (5 mm)
- wkrętak z płaską końcówką
- poziomnica
- nóż
- narzędzia do podłączania elektrycznego
4.2 Wybór miejsca montażu
Instalację pompy kondensatu ecoLEVEL przewidziano
w pomieszczeniu ustawienia kotła grzewczego.
Temperatura otoczenia musi wynosić od 5 °C do 60 °C.
Ściany w miejscu montażu muszą posiadać odpowiednie
właściwości umożliwiające użycie dostarczanych
elementów montażowych. Jeżeli tak nie jest, należy
przygotować odpowiednie powierzchnie montażowe.
Pompa kondensatu ecoLEVEL nie powinna służyć jako
miejsce do odkładania na niej innych przedmiotów.
4
Wymiary gabarytowe Liczba
180 x 160 x 100 mm 1
5 mm 2
4 x 35 mm 2
Ø 24 mm x 1,15 m 1
Ø 10 mm x 6 m 1
- 1
- 6
- 1
4.3

Wymiary i wymagania przestrzenne

min. 5 mm
min. 5 mm
90 mm
100 mm

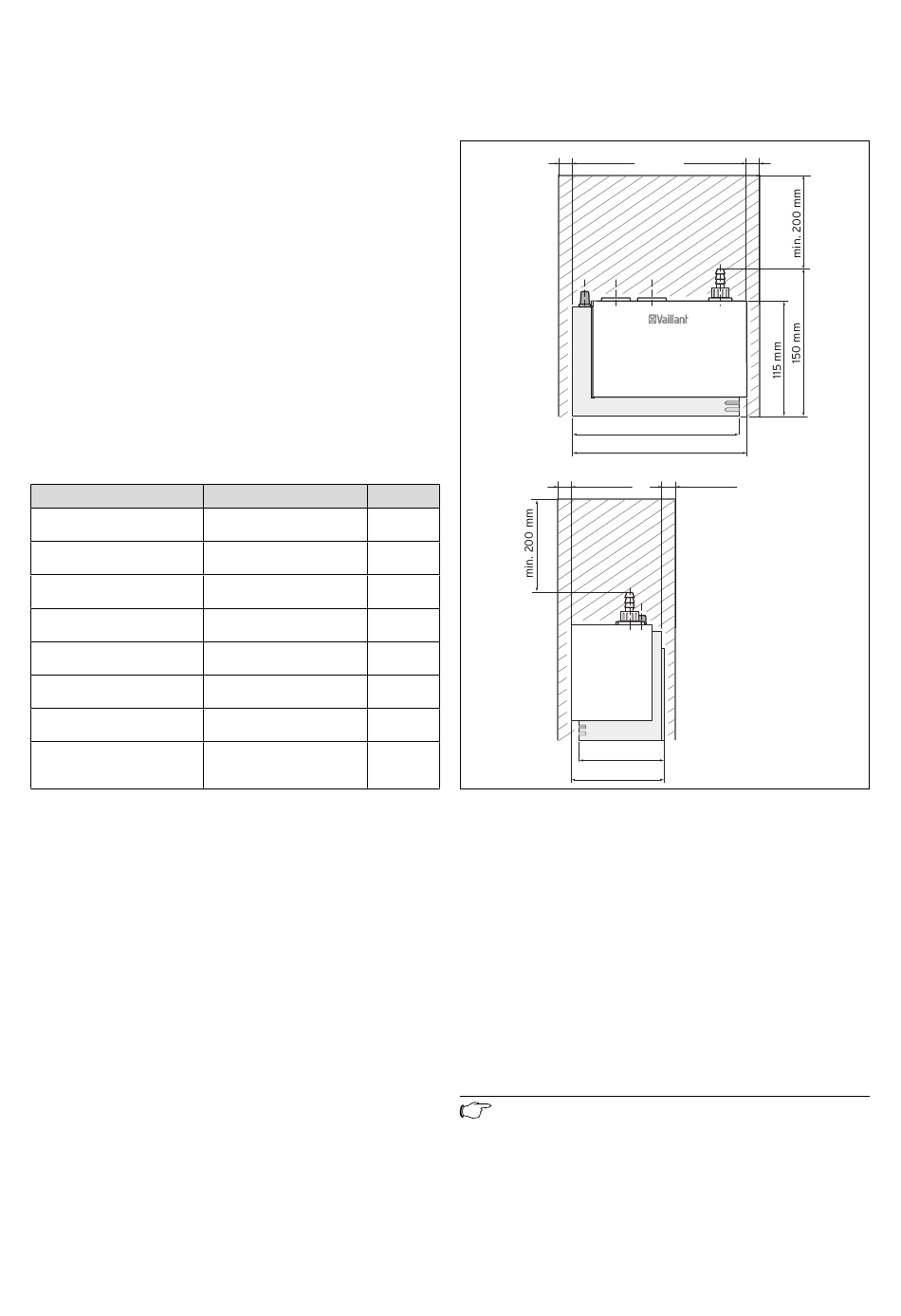

Rys. 4.1 Wymiary i wymagania przestrzenne
4.4 Montaż uchwytu ściennego
• Wyciągnąć z obudowy pompy zamontowany do niej
uchwyt ścienny.
• Zamontować uchwyt ścienny zgodnie z rys. 4.2
w odpowiednim miejscu, poniżej miejsca wypływu
kondensatu z kotła.
Uchwyt ścienny należy zamontować poziomo! Używać
poziomnicy!
• Wsunąć pompę kondensatu prosto od góry na
krawędzie prowadzące uchwytu ściennego.
W najniższej pozycji pompa zostaje zablokowana
w uchwycie małym haczykiem.
Wskazówka!
Pompę kondensatu można przymocować do
uchwytu zarówno wąską powierzchnią, jak
i szeroką powierzchnią tylną zgodnie z rys. 4.1.
min. 5 mm
165 mm
175 mm
min. 5 mm
Instrukcja instalacji i konserwacji ecoLEVEL
