Fonctionnalité et commande

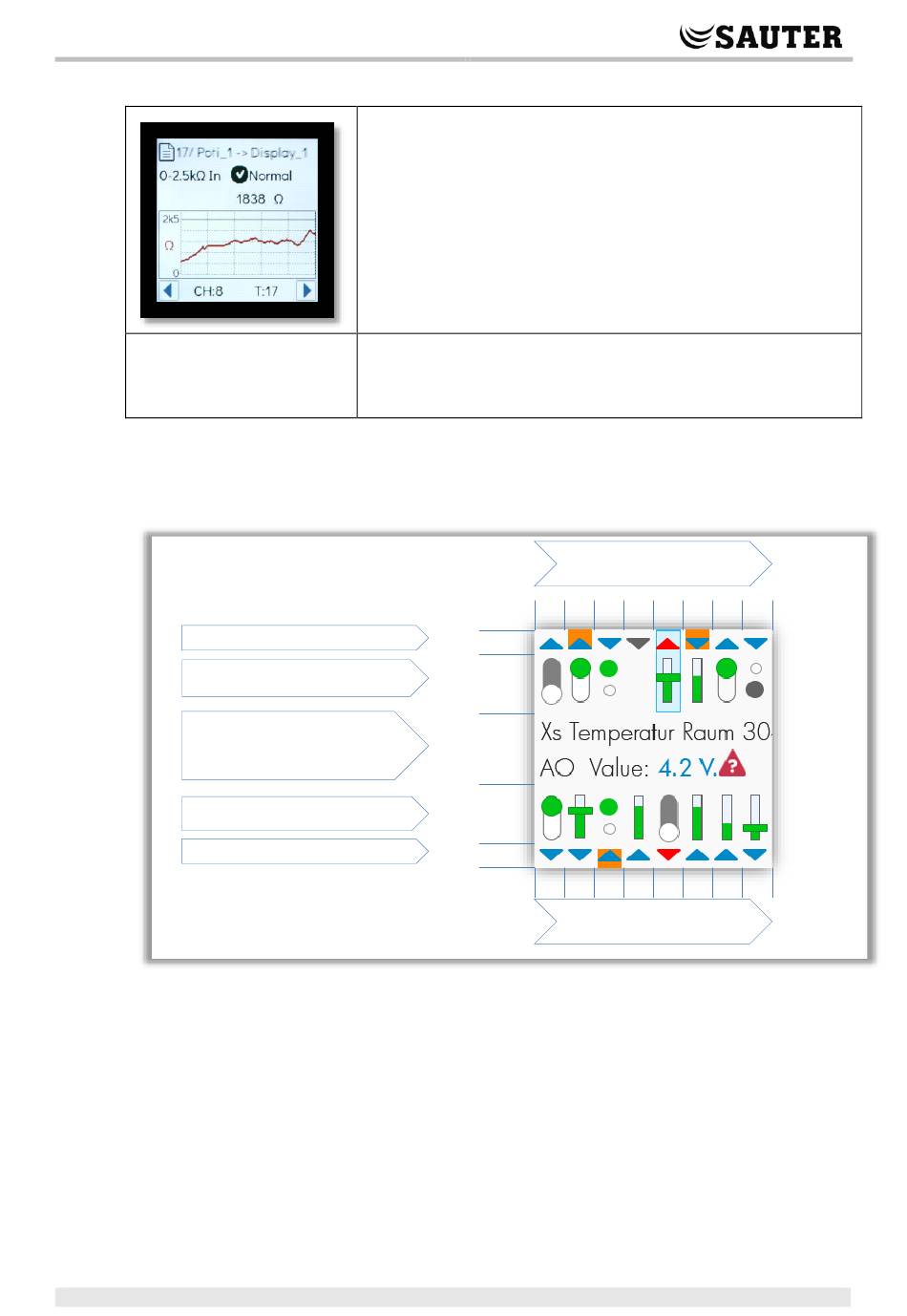

Page de vue d'ensemble

7.5.1
Type de canal E/S, état
Composante du canal
Champ de texte central
Composante du canal
Type de canal E/S, état
Figure 2
Zone Type de canal
Les triangles indiquent si les canaux sont des entrées ou des sorties, s'ils sont
configurés (bleu au lieu de gris) et s'ils sont en alarme (rouge). L'arrière-plan orange
indique que le signal correspondant est en mode manuel (forçage local).
D100408261
Vue détaillée
La vue détaillée offre des informations détaillées sur un canal d'E/S
sélectionné. La vue montre comment le canal a été configuré par le
projet, avec étiquetage, type de signal et valeur.
C'est à partir de cette vue que la configuration manuelle des canaux
inutilisés est possible.
Noir avec LED rouge
Pendant la mise à jour du firmware, l'écran reste noir et la LED clignotte
en rouge (voir § 9.5).

Zones de la vue d'ensemble

R: 02, V: 01
Canaux 1–8
Canaux 9-16
