Structure de navigation

La structure de navigation suivante est supportée par modu600-LO. Le nombre de vues
détaillées dépend du nombre de canaux d'E/S dans le module E/S. En règle générale, il
y a 16 canaux par module, à l'exception de modu650-IO avec 6 canaux et de modu672-
IO avec 12 canaux. modu600-LO lit les informations nécessaires à partir du module dès
qu'il est enfiché et sous tension, et adapte automatiquement sa structure.
VUE
DETAILLEE
CANAL 1
Figure 1
18/62
VUE
DETAILLEE
CANAL 2

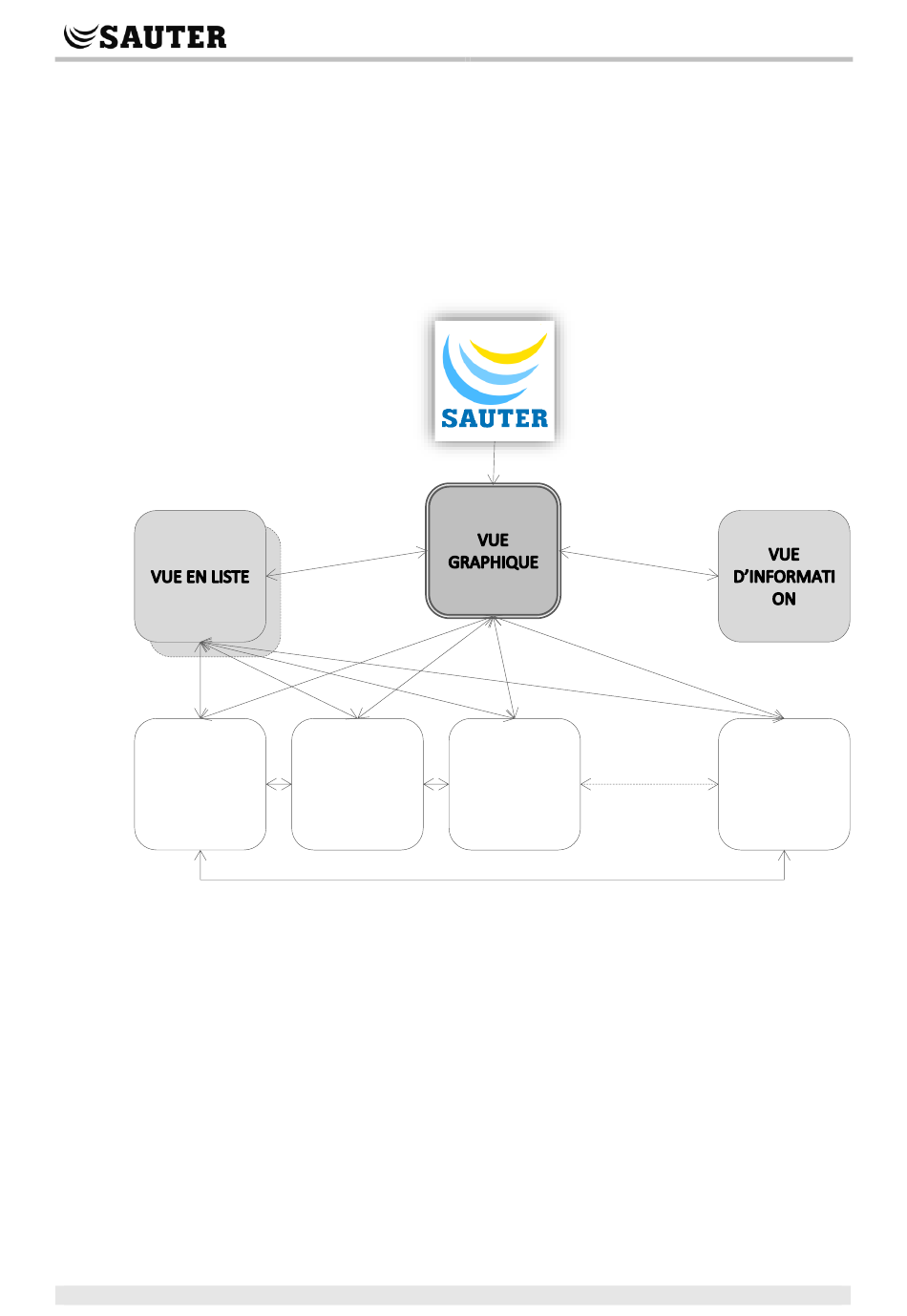

Schéma des différentes vues dans modu600-LO et navigation entre les
vues
R: 02, V: 01
Fonctionnalité et commande
VUE
DETAILLEE
CANAL 3
modu600-LO
VUE
DETAILLEE
CANAL N
