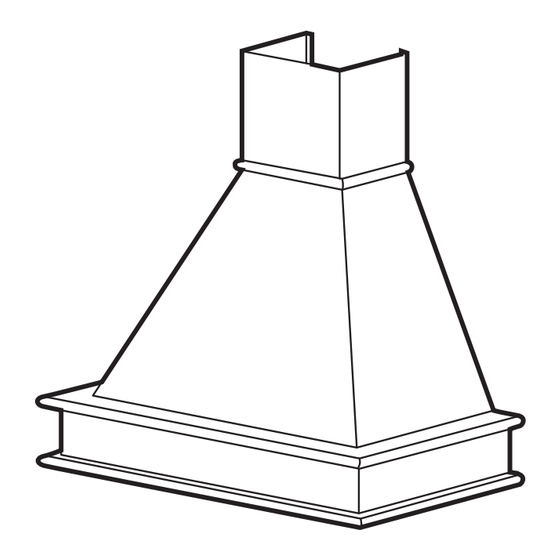

Faber ranch 60 wh sc ep Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 14

Liens rapides

Télécharger ce manuel
Instructions Manual
Manuel d'Instructions
Bedienungsanleitung
Manual de instrucciones
Εγχειρίδιο οδηγιών
Руководство по эксплуатации
Instrukcja Obsługi
Felhasználói Kézikönyv

Publicité

Table des Matières
loading

Manuels Connexes pour Faber ranch 60 wh sc ep

Sommaire des Matières pour Faber ranch 60 wh sc ep

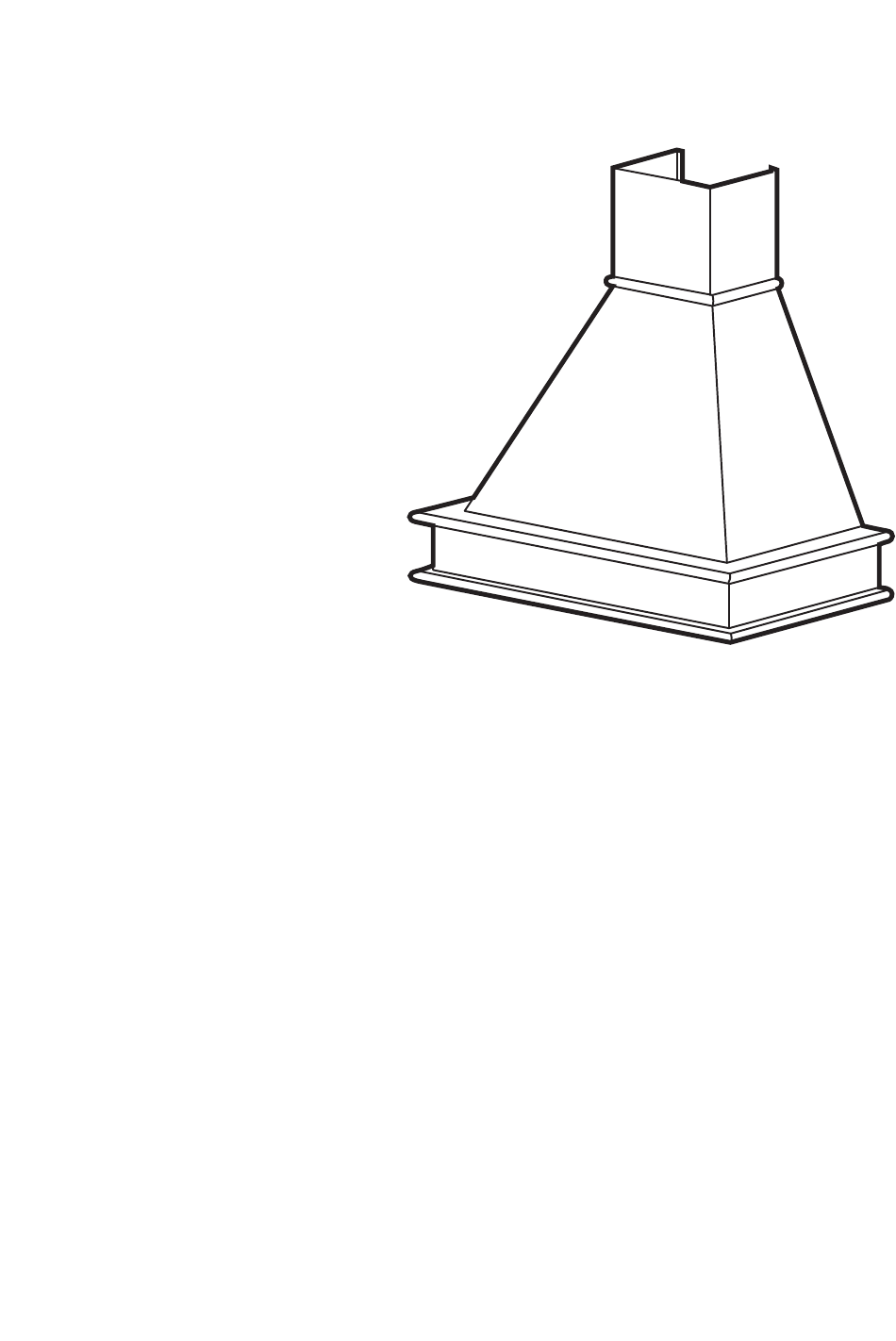

  • Page 1 Instructions Manual Manuel d’Instructions Bedienungsanleitung Manual de instrucciones Εγχειρίδιο οδηγιών Руководство по эксплуатации Instrukcja Obsługi Felhasználói Kézikönyv...

  • Page 2: Table Des Matières

    INDEX RECOMMENDATIONS AND SUGGESTIONS ........................4 CHARACTERISTICS ................................7 INSTALLATION..................................8 USE ...................................... 11 MAINTENANCE ................................... 12 SOMMAIRE CONSEILS ET SUGGESTIONS............................14 CARACTERISTIQUES................................. 17 INSTALLATION..................................18 UTILISATION ..................................21 ENTRETIEN..................................22 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ........................... 24 CHARAKTERISTIKEN ................................. 27 MONTAGE ...................................
  • Page 3 SPIS TREŚCI UWAGI I SUGESTIE................................64 WŁAŚCIWOŚCI TECHNICZNE............................67 INSTALACJA..................................68 UŻYTKOWANIE................................... 71 KONSERWACJA ................................. 72 MUTATÓUJJ TANÁCSOK ÉS JAVASLATOK ............................74 JELLEMZŐK ..................................77 FELSZERELÉS..................................78 HASZNÁLAT ..................................81 KARBANTARTÁS ................................82...

  • Page 4: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
  • Page 5 • If the instructions for installation for the gas hob specify a greater distance specified above, this has to be taken into account. Regulations concerning the discharge of air have to be fulfilled. • Use only screws and small parts in support of the hood. Warning: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.
  • Page 6 • “CAUTION: Accessible parts may become hot when used with cooking appliances.” MAINTENANCE • Switch off or unplug the appliance from the mains supply before carrying out any maintenance work. • Clean and/or replace the Filters after the specified time period (Fire hazard). •...

  • Page 7: Dimensions

    CHARACTERISTICS Dimensions 598 / 898 /1198 Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Chimney Air Outlet Grill Reducer Flange ø 150-120 mm Shelf Frame (optional) Wooden Profile (optional) Ref. Q.ty Installation Components Chimney Fixing Brackets Wall Plugs Wall Plugs SB 12/10 Screws 4,2 x 44,4...
  • Page 8 INSTALLATION Wall drilling and bracket fixing Hood dimension share X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed.
  • Page 9 Flue assembly • Slightly widen the two sides of the flue and hook them behind the bracket 7.2 , making sure that they are well seated. • Insert the wooden profile 20 between the hood body and the flue. • Fix the lower section of the flue and the cable race- way to the hood body from above, using the 6 screws 12m (2.9 x 18) provided.

  • Page 10: Electrical Connection

    RECIRCULATION VERSION AIR OUTLET • Cut a hole ø 125 mm in any shelf that may be positioned over the hood. • Insert the reducer flange 9 on the hood body outlet. • Connect the flange to the outlet on the shelf over the hood by using a flexible or rigid pipe ø120 mm.
  • Page 11 Light Switches the lighting system on and off Motor Switches the extractor motor on and off Speed Sets the operating speed of the extractor: 1. Low speed, used for a continuous and silent air change in the presence of light cooking vapour. 2.

  • Page 12: Replacing The Activated Charcoal Filter

    MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.

  • Page 13: Light Replacement

    Lighting LIGHT REPLACEMENT 28W-40W light. • Remove the metal grease filters. • Unscrew the bulbs and replace them with new ones having the same characteristics. • Replace the metal grease filters. Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code HSGSB/C/UB-28-220/240-E14 220 –...

  • Page 14: Conseils Et Suggestions

    CONSEILS ET SUGGESTIONS Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION • En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à...

  • Page 15: Utilisation

    • Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées. • Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

  • Page 16: Entretien

    • ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN • Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur. • Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).

  • Page 17: Caracteristiques

    CARACTERISTIQUES Encombrement 598 / 898 /1198 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres Cheminée Grille orientée Sortie de l’Air Flasque de Réduction ø 150-120 mm Cadre de la Tablette (si fournie) Profilé en bois (si fournie) Réf.

  • Page 18: Installation

    INSTALLATION Perçage Paroi et Fixation Brides Hotte dimension Quota X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;...
  • Page 19 Montage Cheminée • Elargir légèrement les deux bords latériaux, et les accrocher derrières la bride 7.2; refermer jusqu’à la butée. • Insérer le Profilé en bois 20 entre le Corps de la Hotte et la Cheminée. • Fixer depuis le haut la partie inférieure de la Chemi- née et la Baguette au Corps de la Hotte, au moyen de 6 Vis 12m (2,9 x 18) fournies avec l’appareil.

  • Page 20: Branchement Electrique

    SORTIE AIR VERSION FILTRANTE • Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se trouve au-dessus de la Hotte. • Insérer le flasque de réduction 9 sur la sortie du corps de la hotte. • Connecter la Flasque au trou de sortie sur la Tablette qui se ø...

  • Page 21: Utilisation

    UTILISATION Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur aspiration Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1.Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité...

  • Page 22: Entretien

    ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.
  • Page 23 Eclairage REMPLACEMENT LAMPES Lampes de 28W-40W • Retirer les filtres anti-graisse métalliques. • Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques. • Remonter les filtres anti-graisse métalliques. Ampoule Absorption (W) Culot Voltage (V) Dimensions (mm) Code ILCOS HSGSB/C/UB-28-220/240-E14 220 –...

  • Page 24: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
  • Page 25 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
  • Page 26 • ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •...

  • Page 27: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf 598 / 898 /1198 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter Kamin Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Bordleiste (option) Holzprofil (option) Pos. Montagekomponenten Befestigungsbügel Kamin Bügel Bügel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 12,7 Schrauben 2,9 x 18 Schrauben 3,5 x 16 Dokumentation...

  • Page 28: Montage

    MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel Maß der Haube Breite X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll;...
  • Page 29 Kaminmontage • Die beiden seitlichen Schenkel leicht auseinander- biegen, hinter dem Bügel 7.2 einhängen und bis zum Anschlag wieder schließen. • Das Holzprofil 20 zwischen Haubenkörper und Ka- min einfügen. • Von der Oberseite her den Unterteil des Kamins und die Kabelabdeckung zum Haubenkörper mit den 6 mitgelieferten Schrauben 12m (2,9 x 18) fixieren.

  • Page 30: Elektroanschluss

    Anschluss im Umluftbetrieb • In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren. • Den Reduzierflansch 9 am Haubenaustritt anbringen. • Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch ø120 mm anschließen. ø...

  • Page 31: Bedienung

    BEDIENUNG Beleucht Schaltet die Beleuchtung ein und aus Motor Schaltet den Gebläsemotor ein und aus Geschw. Steuert folgende Geschwindigkeitsstufen: 1.geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet; 2.mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen;...

  • Page 32: Wartung

    WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.

  • Page 33: Auswechseln Der Lampen

    Beleuchtung AUSWECHSELN DER LAMPEN Lampen 28W-40W • Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren. Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code HSGSB/C/UB-28-220/240-E14 220 – 240 104 x 35 85x25 HDG-28-230-E14-25 33 x 9 HSG/C/UB-20-12-G4...

  • Page 34: Consejos Y Sugerencias

    CONSEJOS Y SUGERENCIAS Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto. INSTALACIÓN • El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
  • Page 35 • Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire. • Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.
  • Page 36 • ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción. MANTENIMIENTO • Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento. • Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).

  • Page 37: Características

    CARACTERÍSTICAS Dimensiones 598 / 898 /1198 Componentes Ref. Cant. Componentes del producto Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros. Chimenea Rejilla de dirección de salida del aire ø 125 mm Brida de reducción ø 150-120 mm Cornisa repisa (opcional) Perfil de madera (opcional) Ref.

  • Page 38: Instalación

    INSTALACIÓN Taladrado pared y fijación de las bridas Dimensión campana cuota X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Marcar en la Pared: • una linea vertical hasta el techo o al límite superior, en el centro de la zona elegida para montar la campana;...
  • Page 39 Montaje de la chimenea • Ensanchar ligeramente las dos faldas laterales, en- gancharlas detrás de la brida 7.2 y dejarlas volver a su posición inicial. • Colocar el Perfil de madera 20 entre el Cuerpo de la Campana y la Chimenea. •...

  • Page 40: Conexión Eléctrica

    SALIDA DEL AIRE VERSIÓN FILTRANTE • Realizar un orificio de ø 125 mm en la repisa de encima de la campana. • Introducir la brida de reducción 9 en la salida del cuerpo de la campana. • Conectar la salida del cuerpo de la campana con la parte supe- ø...

  • Page 41: Uso

    Luces Enciende y apaga la instalación de iluminación. Motor Enciende y apaga el motor de aspiración. Velocidad Determina las velocidades de ejercicio: Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.

  • Page 42: Mantenimiento

    MANTENIMIENTO Filtros antigrasa LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS • Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy in- tenso. • Quitar los filtros uno por vez, operando en los enganches co- rrespondientes.

  • Page 43: Sustitución De Las Lámparas

    Iluminación SUSTITUCIÓN DE LAS LÁMPARAS Lámparas de 28W-40W • Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros. • Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características. • Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

  • Page 44: Συμβουλεσ Και Συστασεισ

    ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Οι οδηγίες χρήσης αναφέρονται σε διαφορετικά μοντέλα αυτής της συσκευής. Επομένως, μπορεί να συναντήσετε περιγραφές κάποιων χαρακτηριστικών που δεν ανήκουν στη δική σας συσκευή. ΕΓΚΑΤΑΣΤΑΣΗ • Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται...
  • Page 45 • Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα. • Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα. Προειδοποίηση: η...
  • Page 46 • ΠΡΟΣΟΧΗ: τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος. ΣΥΝΤΗΡΗΣΗ • Σβήνετε ή αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης. • Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο...

  • Page 47: Χαρακτηριστικα

    ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαστάσεις 598 / 898 /1198 Εξαρτήματα Αναφ. Ποσ. Εξαρτήματα της συσκευής Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Σύ- στημα φτερωτής, Φίλτρα Καμινάδα Ρυθμιζόμενη γρίλια Φ 125 mm Φλάντζα συστολής Φ 150-120 mm Κορνίζα ραφιού (προαιρετική) Ξύλινο προφίλ (προαιρετικό) Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση Στήριγμα...

  • Page 48: Εγκατασταση

    ΕΓΚΑΤΑΣΤΑΣΗ Διάτρηση τοίχου και στερέωση στηριγμάτων Διαστάσεις απορροφητήρα Απόσταση X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Χαράξτε στον τοίχο: • μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται...
  • Page 49 Τοποθέτηση καμινάδας • Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινά- δας, συνδέστε τα πίσω από το στήριγμα 7.2 και κλεί- στε για να ασφαλίσουν. • Τοποθετήστε το ξύλινο προφίλ 20 ανάμεσα στο σώ- μα του απορροφητήρα και την καμινάδα. •...

  • Page 50: Ηλεκτρικη Συνδεση

    Συνδέσεις ΕΞΟΔΟΣ ΑΕΡΑ ΕΚΔΟΣΗΣ ΕΠΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΑΕΡΑ • Κόψτε μία τρύπα ø 125 χιλιοστών στη μονάδα του τοίχου πά- νω από τον απορροφητήρα. • Βάλτε τη φλάντζα μείωσης διατομής 9 στην έξοδο του σώμα- τος απορροφητήρα. ø 125 • Συνδέστε την έξοδο του σώματος απορροφητήρα στο πάνω μέρος της...

  • Page 51: Χρηση

    ΧΡΗΣΗ Φωτισμός Ανάβει και σβήνει το φως. Μοτέρ Ανάβει και σβήνει το μοτέρ αναρρόφησης. Ταχύτητα Επιλέγει την ταχύτητα λειτουργίας: 1. Ελάχιστη ταχύτητα, κατάλληλη για ιδιαίτερα αθόρυβη και συνεχή εναλ- λαγή του αέρα, με λίγους ατμούς από το μαγείρεμα. 2. Μέση ταχύτητα, κατάλληλη για την πλειοψηφία των συνθηκών χρήσης, με...

  • Page 52: Συντηρηση

    ΣΥΝΤΗΡΗΣΗ Φίλτρα για λίπη ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ • Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν κα- θαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. • Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδι- κούς...
  • Page 53 Φωτισμός ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ Λαμπτήρες των 28W-40W. • Βγάλτε τα μεταλλικά φίλτρα για λίπη. • Ξεβιδώστε τους λαμπτήρες και αντικαταστήστε τους με νέους ίδιων χαρακτηριστικών. • Τοποθετήστε τα μεταλλικά φίλτρα για λίπη. Λαμπτήρας Κατανάλωση (W) Κάλυκας Τάση (V) Διαστάσεις Κωδικός ILCOS (mm) HSGSB/C/UB-28-220/240-E14 220 –...

  • Page 54: Советы И Рекомендации

    СОВЕТЫ И РЕКОМЕНДАЦИИ В Инструкциях по эксплуатации описаны различные модели прибора. Поэтому вы можете встретить описание некоторых характеристик, не относящихся к приобретенному вами прибору. УСТАНОВКА • Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора. •...
  • Page 55 • Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Соблюдайте все нормативные требования по отведению отработанного воздуха. • Используйте только винты и метизы, пригодные для установки вытяжки. Предупреждение: использование винтов и зажимных устройств, не...
  • Page 56 • “ ВНИМАНИЕ: доступные части вытяжки могут сильно нагреваться во время работы газовых приборов. УХОД • Перед выполнением любой операции по очистке и уходу выключите или отсоедините прибор от электрической сети. • Очищайте и/или заменяйте фильтры по истечении указанного периода времени...

  • Page 57: Характеристики

    ХАРАКТЕРИСТИКИ Габариты 598 / 898 /1198 Компоненты Кол Компоненты прибора Об. Корпус вытяжки в комплекте с устройствами управления,освещением,вентилятором, фильтрами Дымоход Направленная решетка ø 125 мм Переходный фланец ø 150-120 мм Рамка полки Деревянный профиль Кол Компоненты установки Об. Крепежная скоба дымохода Вкладыши...

  • Page 58: Установка

    УСТАНОВКА Отверстия в стене крепление скоб Размер вытяжки Отметка X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Провести на стене: • вертикальную линию до потолка или до верхнего предела по центру участка, преду- смотренного для установки вытяжки; •...
  • Page 59 Установка дымохода • Слегка развести две боковые кромки, зацепить их за скобу 7.2 и свести до упора. • Вставить деревянный профиль между корпусом вытяжки и дымоходом. • Закрепить сверху нижнюю часть дымохода и закрывающую накладку проводов к вытяжке 6 прилагаемыми винтами 12m (2,9 x 18). Установка...

  • Page 60: Электрическое Подключение

    ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ • Сделать в полке над вытяжкой отверстие ø 125мм. • Вставить переходный фланец 9 в выходное отверстие в корпусе вытяжки. • Соединить фланец с выпускным отверстием полки над ø 125 вытяжкой жесткой или гибкой трубой ø 120 мм. •...

  • Page 61: Эксплуатация

    ЭКСПЛУАТАЦИЯ Освещение Включает и выключает осветительное оборудование Мотор Включает и выключает мотор всасывания Скорость Регулирует рабочую скорость: 1.Минимальная скорость - пригодна для непрерывной смены воздуха при наличии малого количества пара от готовки; отличается бесшумностью работы. 2.Средняя скорость - пригодна для наибольшей части условий эксплуатации...

  • Page 62: Уход

    УХОД Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ • Такой фильтр можно также мыть в посудомоечной маши- не. Мыть фильтр необходимо не реже одного раза в 2 ме- сяца или чаще в случае его активного применения. • Снять фильтр, для чего прижать его к задней стороне узла и...
  • Page 63 Освещение ЗАМЕНА ЛАМПОЧЕК 2 лампы 28-40 Вт • Вынуть металлические противожировые фильтры. • Отвинтить лампочки и заменить их на новые с та- кими же характеристиками. • Установить металлические противожировые фильтры. Лампа Потребление (Вт) Патрон Напряжение (В) Размер (MM) Код ILCOS HSGSB/C/UB-28-220/240-E14 220 –...

  • Page 64: Uwagi I Sugestie

    UWAGI I SUGESTIE Instrukcja obsługi dotyczy różnych modeli niniejszego urządzenia. Dlatego też w niektórych jej miejscach można znaleźć opisy, które nie dotyczą tego konkretnego urządzenia. MONTAŻ • Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie. •...
  • Page 65 • Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę. Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza. • Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu. Ostrzeżenie: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną...
  • Page 66 • „UWAGA: części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania”. KONSERWACJA • Wyłączyć urządzenie lub odłączyć je od źródła zasilania elektrycznego przed przystąpieniem do wszelkich prac związanych z czyszczeniem i konserwacją. • Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). •...

  • Page 67: Właściwości Techniczne

    WŁAŚCIWOŚCI TECHNICZNE Wymiary 598 / 898 /1198 Części L.p. Ilość Części okapu Korpus okapu razem z: Włącznikami, Oświetleniem, Dmuchawą, Filtrami Osłona przewodu kominowego: Kratka wentylacyjna Kołnierz redukujący o średnicy 150-120 mm Półka (opcjonalna) Profil drewniany (opcjonalny) L.p. Ilość Części montażowe Wspornik mocujący górną...

  • Page 68: Instalacja

    INSTALACJA Wiercenie i mocowanie elementów montażowych Wymiar okapu Wartość X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Narysować na ścianie: • linię pionową aż do sufitu lub do górnej granicy w środku strefy przewidzianej na montaż okapu;...
  • Page 69 Montaż osłony przewodu kominowego • Należy delikatnie odgiąć boki części osłony i zacze- pić je o wspornik 7.2, upewniając się, że zostały do- brze osadzone. • Umieścić profil drewniany 20 między korpusem okapu i osłoną przewodu kominowego. • Przymocować osłonę przy użyciu 6 wkrętów 12m (2,9 x 18, w zestawie).

  • Page 70: Podłączenie Elektryczne

    PRACA W TRYBIE RECYRKULACJI • Jeżeli ponad okapem znajduje się półka należy wyciąć w niej otwór ø 125 mm. • Założyć kołnierz redukujący 9 na wylot powietrza. • Połączyć kołnierz redukujący z wylotem powietrza zamoco- ø 125 wanym w półce za pomocą giętkiej lub sztywnej rury ø 120 •...

  • Page 71: Użytkowanie

    UŻYTKOWANIE Panel sterowania Oświetlenie Włącza i wyłącza oświetlenie Silnik Włącza i wyłącza silnik okapu Prędkość Pozwala na wybranie prędkości pracy wentylatora 1.Prędkość niska, przewidziana do stałej i cichej wentylacji kuchni przy niewielkiej ilości oparów. 2.Prędkość średnia, właściwa dla większości panujących podczas gotowa- nia warunków, zapewniająca optymalny stosunek poziomu wentylacji w stosunku do głośności pracy.

  • Page 72: Konserwacja

    KONSERWACJA Filtry tłuszczowe CZYSZCZENIE METALOWYCH, SAMONOŚNYCH FILTRÓW TŁUSZ- CZOWYCH • Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przy- padku intensywnego używania. Możliwe jest czyszczenie ich w zmy- warce. • Należy zdejmować filtry po kolei, przesuwając ich uchwyty w kierun- ku tyłu, jednocześnie pociągając ku dołowi.

  • Page 73: Wymiana Żarówek

    Oświetlenie WYMIANA ŻARÓWEK Żarówki 28W-40W • Wyjąć metalowe filtry tłuszczowe. • Wykręcić uszkodzoną żarówkę i wymienić na nową o takich samych parametrach. • Zamontować ponownie metalowe filtry tłuszczowe. Typ żarówki Moc (W) Mocowanie Napięcie (V) Wymiary (mm) Kod ILCOS HSGSB/C/UB-28-220/240-E14 220 –...

  • Page 74: Tanácsok És Javaslatok

    TANÁCSOK ÉS JAVASLATOK A használati útmutató a készülék különböző típusaira vonatkozik. Ezért az egyes jellemzők bemutatásánál előfordulhatnak benne olyan leírások, amelyek az Ön által választott típusra nem vonatkoznak. FELSZERELÉS • A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező...
  • Page 75 • Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani. A levegő elvezetésére vonatkozó összes előírást be kell tartani. • Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon. Figyelem: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló...
  • Page 76 • "FIGYELEM: A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek. KARBANTARTÁS • Mielőtt bármilyen tisztítási vagy karbantartási műveletre sor kerülne, fontos a készülék kikapcsolása vagy áramtalanítása. • Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély).

  • Page 77: Jellemzők

    JELLEMZŐK Helyszükséglet 598 / 898 /1198 Alkatrészek Hiv. Db Készülék alkatrészei Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők Kémény Irányított rács, 125 mm átm. Szűkítőperem 150-120 mm átm. Konzolkeret (opcionális) Faprofil (opcionális) Hiv. Db Felszerelési alkatrészek Kéményt rögzítő kengyel Tipli SB 12/10-es tipli 4,2 x 44,4 csavar 2,9 x 12,7 csavar 2,9 x 18 csavar...

  • Page 78: Felszerelés

    FELSZERELÉS Falfuratok és rögzítési pontok Készülékméret X kiterjesztés 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Húzzon a falon: • egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén; • egy vízszintes vonal: a főzőfelület fölött min. 650 mm-es magasságban; •...
  • Page 79 A kémény felszerelése • A kémény két oldalsó paneljét finoman húzza szét, akassza a 7.2 kengyelek mögé, majd kattanásig zárja vissza őket. • Helyezze a 20 faprofilt a készülékház és a kémény közé. • Rögzítse felülről a kémény alsó részét és a profilt a készülékházhoz a 6 darab tartozék 12m csavar (2,9 x 18) segítségével.

  • Page 80: Elektromos Bekötés

    LEVEGŐKIMENET (SZŰRŐS VÁLTOZAT) • A készülék fölötti esetleges konzolon alakítson ki egy 125 mm átmérőjű furatot. • Helyezze fel a 9 szűkítőperemet a készülékház kimenetéhez. • Egy 120 mm átmérőjű merev vagy rugalmas csővel csatlakoz- tassa a peremet a készülék fölötti konzolon levő kimeneti nyí- ø...

  • Page 81: Használat

    HASZNÁLAT Világítás Be- és kikapcsolja a világítási rendszert. Motor Be- és kikapcsolja a beszívó motort. Sebesség Szabályozza az üzemi sebességet: 1.Legkisebb sebesség a különösen csendes és folyamatos légcseréhez, kevés főzési gőz esetén. 2.Közepes sebesség, ami az üzemi körülmények többségéhez ajánlott, tekintettel a kezelt levegő...

  • Page 82: Karbantartás

    KARBANTARTÁS Zsírszűrők AZ ÖNHORDÓ FÉM ZSÍRSZŰRŐK TISZTÍTÁSA • Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy – na- gyon intenzív használat esetén – ennél gyakrabban kell a tisztí- tásukat elvégezni. • Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé...
  • Page 83 Világítás AZ IZZÓK CSERÉJE 28-40 wattos izzók • Vegye ki a fém zsírszűrőket. • Csavarja ki, majd cserélje ki az izzókat ugyanolyan minőségű új izzókkal. • Tegye vissza a fém zsírszűrőket. Elszívási Izzó Csatlakoz Feszültség (V) Méret (mm) ILCOS kód teljesítmény (W) ás 220 –...
  • Page 84 991.0431.899_ver10 - 170828 D0002129_02...
