FRANÇAIS

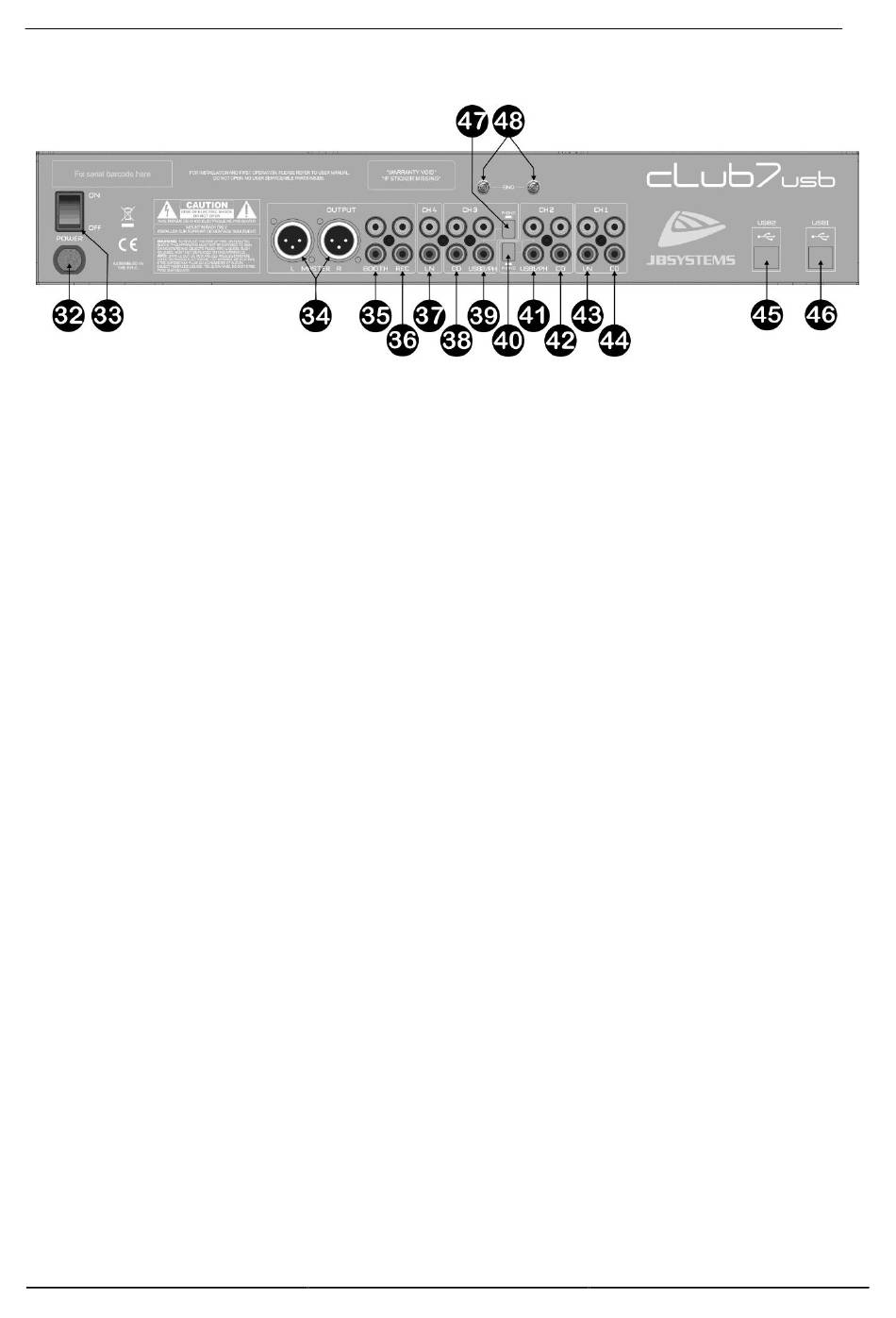

COMMANDES ET FONCTIONS
32. CÂBLE D'ALIMENTATION : connectez ce câble à une prise secteur 230 V/50 Hz. Avant utilisation,
inspectez le câble pour vous assurer qu'il n'est pas endommagé.
33. INTERRUPTEUR D'ALIMENTATION : permet d'allumer et d'éteindre la console de mixage. Le voyant
bleu (7) s'allume lorsque la console de mixage est en marche.
34. SORTIE MAÎTRE SYMÉTRIQUE : les connecteurs XLR peuvent être utilisés pour connecter cette
console de mixage à n'importe quelle entrée d'amplificateur symétrique, à l'aide de câbles à signal
symétrique spéciaux.
35. SORTIE [BOOTH] : la sortie « [Booth] » transporte le même signal, mais peut être contrôlée
indépendamment à l'aide du bouton rotatif « [BOOTH] » (10). Utilisez la sortie pour connecter des
amplificateurs asymétriques.
36. SORTIE D'ENREGISTREMENT : transporte le même signal que les sorties maître, mais n'est pas
influencée par le niveau du maître et les réglages de balance. Elle permet de connecter des
équipements d'enregistrement analogiques. Vous pouvez également connecter un ordinateur au port
USB1 (46) pour un enregistrement numérique direct.
37. CANAL D'ENTRÉE 4 : permet de connecter un signal audio de niveau ligne. Le sélecteur de source
d'entrée (3) en façade détermine quelle entrée sera active.
38. CANAL D'ENTRÉE 3 (CD) : permet de connecter un signal audio de niveau ligne. le sélecteur de
source d'entrée (3) en façade doit être réglé sur « [CD] ».
39. CANAL D'ENTRÉE 3 (USB2/PH) : permet de connecter un signal audio de niveau phono. Le sélecteur
de source d'entrée (3) en façade doit être réglé sur « [PHONO/USB2] ». Appuyez sur l'interrupteur (47)
à l'arrière de la console de mixage pour sélectionner l'entrée phono.
40. INTERRUPTEUR USB1/PH : cet interrupteur permet de basculer entre l'entrée phono (41) et l'entrée
USB1 (46) sur le canal 3.
41. CANAL D'ENTRÉE 2 (USB1/PH) : permet de connecter un signal audio de niveau phono. le sélecteur
de source d'entrée (3) en façade doit être réglé sur « [PHONO/USB1] ». Appuyez sur l'interrupteur (40)
à l'arrière de la console de mixage pour sélectionner l'entrée phono.
42. CANAL D'ENTRÉE 2 (CD) : permet de connecter un signal audio de niveau ligne. le sélecteur de
source d'entrée (3) en façade doit être réglé sur « [CD] ».
43. CANAL D'ENTRÉE LIGNE 1 (LN) : permet de connecter un signal audio de niveau ligne au canal 1. Le
sélecteur de source d'entrée (3) en façade doit être réglé sur « [LINE] ».
44. CANAL D'ENTRÉE LIGNE 1 (CD) : permet de connecter un signal audio de niveau ligne au canal 1. le
sélecteur de source d'entrée (3) en façade doit être réglé sur « [CD] ».
45. CONNEXION USB [USB2] : connexion USB (USB2 pour le canal 3). Vous pouvez connecter tout
ordinateur à ce port USB. L'ordinateur personnel ou Mac détectera votre console de mixage comme une
carte son, normalement aucun pilote n'est nécessaire.
46. CONNEXION USB [USB1] : connexion USB bidirectionnelle (USB1 pour le canal 2). Vous pouvez
connecter tout ordinateur à ce port USB. L'ordinateur personnel ou Mac détectera votre console de
mixage comme une carte son, normalement aucun pilote n'est nécessaire. Comme ce port USB est
bidirectionnel, il est possible de lire de la musique à partir de votre ordinateur et de la console de mixage
avec d'autres sources telles que CD, phono, etc. Vous pouvez également enregistrer votre mixage sur
votre ordinateur via le même port USB !
47. INTERRUPTEUR USB2/PH : cet interrupteur permet de basculer entre l'entrée phono (39) et l'entrée
USB2 (45) sur le canal 2.
48. CONNEXION A LA TERRE (GND) : beaucoup de platines sont équipées d'une prise de terre (GND). Il
est recommandé de connecter ce signal au connecteur GND. Si votre platine ne dispose pas d'un fil de
terre, vous n'avez pas à utiliser ce connecteur.
JB SYSTEMS
GUIDE D'UTILISATION
(arrière)
6/7
Club7usb
