8.1.3 Voyants LED de diagnostic Ethernet intégré
La centrale comprend les voyants LED intégré suivants pour vous aider à dépanner la
connexion Ethernet intégré.

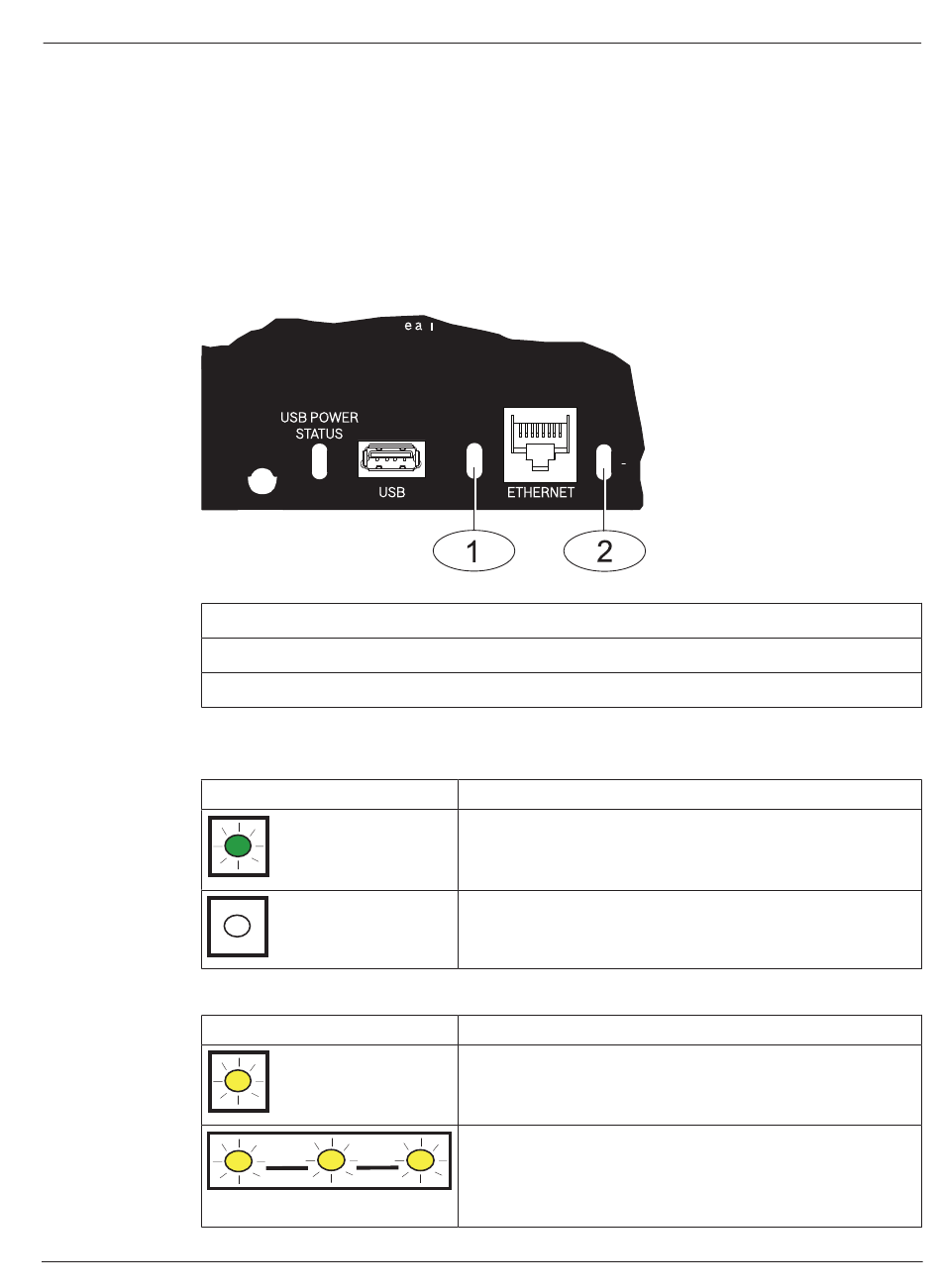

Figure 8.1: Ethernet intégré et voyants LED
Légende - Description
1 ᅳ Voyant LED LINK (jaune)
2 ᅳ Voyant LED 100BASE-T (vert)
Consultez les tableaux ci-dessous pour plus d'informations sur les voyants LED 100BASE-T et
LINK.
Modes de clignotement
Tab. 8.2: Description des voyants LED 100BASE-T
