8
Mise en marche, réglage et fonctionnement du brûleur
8.1
Indications concernant la sécurité pour la première mise en marche
La première mise en marche du brûleur doit être
effectuée par du personnel habilité, selon les
indications de ce manuel et conformément aux
normes et dispositions en vigueur.
ATTENTION
8.2
Réglages avant l'allumage
Le brûleur doit être démarré par le personnel
qualifié à l'aide d'instruments appropriés.
ATTENTION
8.2.1
Allumage du brûleur
Fermer les télécommandes et placer l'interrupteur 1)(Fig. 27) sur
« MAN ».
Une fois l'allumage réalisé, passer au réglage complet du
brûleur.
8.2.2
Réglage du brûleur
Pour obtenir un réglage optimal du brûleur, il faut effectuer
l'analyse des gaz d'échappement de la combustion à la sortie de
la chaudière.
Les réglages déjà effectués qui ne nécessitent en général
d'aucune modification sont :
–
Tête de combustion
–
Servomoteur, cames I - II - IV
Il faut au contraire régler en succession :
1 - Puissance MAX. du brûleur
2 - Puissance MIN du brûleur
3 - Puissances intermédiaires entre les deux
1 - PUISSANCE MAXIMUM
La puissance MAX. doit être choisie dans la plage de puissance
à la page 10
Dans la description précédente, le brûleur est resté allumé,
fonctionnant à la puissance minimale. Appuyer à présent sur le
bouton 2)(page 24) « + » et le maintenir enfoncé jusqu'à ce que
le servomoteur se soit porté à 90°.
Réglage débit du gicleur
Le débit du gicleur change en fonction de la pression du fioul sur
le retour de ce dernier.

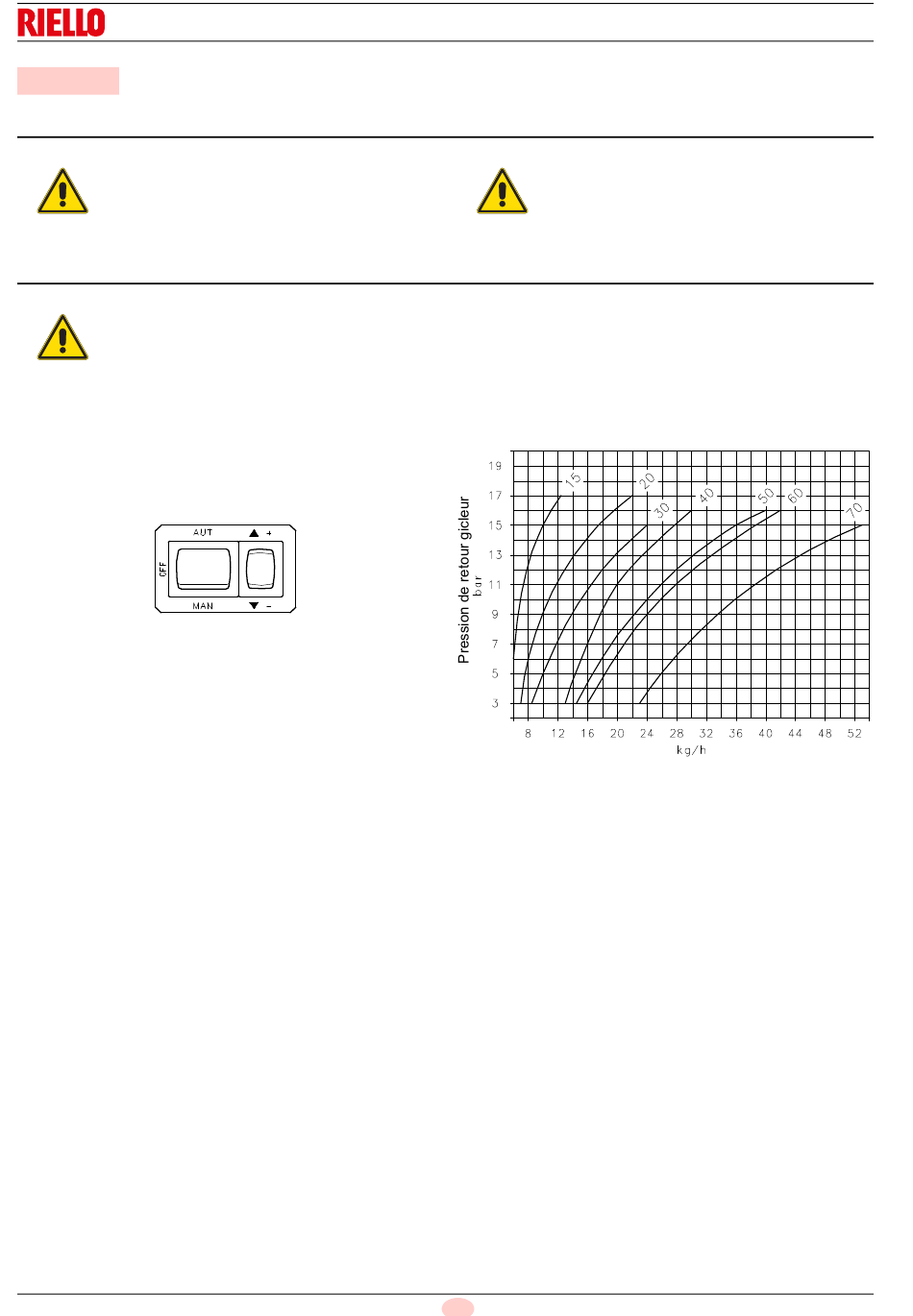

Le diagramme (Fig. 28) indique cette relation pour les gicleurs
Bergonzo type A3 avec pression de refoulement pompe de 20
bars.
20167397
Mise en marche, réglage et fonctionnement du brûleur
1
2
D791
Vérifier le bon fonctionnement des dispositifs de
réglage, de commande et de sécurité.
ATTENTION
REMARQUE :
Avec une pression de refoulement pompe de 20 bars, la
pression sur le retour du gicleur ne doit pas dépasser 17
bars. La différence de pression entre refoulement pompe et
retour gicleur doit être au moins 3 bars. Avec des
différences de pression inférieures, la pression sur le retour
du gicleur peut être instable.
Fig. 27
Pour fixer le débit maximal du gicleur, varier le profil final de la
came supérieure 7)(Fig. 29) en agissant sur les vis 8).
La valeur de la pression sur le retour du gicleur est indiquée par
le manomètre 10).
Réglage de l'air
Il existe deux volets, 1) et 2)(Fig. 30), de réglage de l'air. Les
volets d'airs sont réglés au maximum à l'usine.
D'abord régler le volet 2) la fermer de manière progressive
jusqu'à obtenir une combustion optimale. Si la fermeture totale
du volet 2) n'est pas suffisante, fermer ensuite le volet 1) aussi
de la manière suivante :
modifier le profil final de la came 4) (Fig. 29) en agissant sur les
vis 5) qui apparaissent à l'intérieur de l'ouverture 6).
Si le brûleur fonctionne à la puissance maximale, l'air du
ventilateur peut ne pas suffire même avec les deux volets 1) et 2)
complètement ouverts. Dans ce cas fermer le volet 2) et régler
l'air à l'aide du seul volet 1) comme décrit auparavant.
Cames 7) - 4)(Fig. 29) :
–
pour augmenter le débit, serrer les vis 8)-5) ;
–
pour réduire le débit, desserrer les vis 8)-5).
24
F
D870
Débit gicleur
Fig. 28
