Trinity Tft
Tableau 12-1 Connexions de tension secteur au chantier
Connexion
Emplacement
L1 (120 V CA)
POMPE A
POMPE B
POMPE C
L2 Neutre
Mise à la terre
56

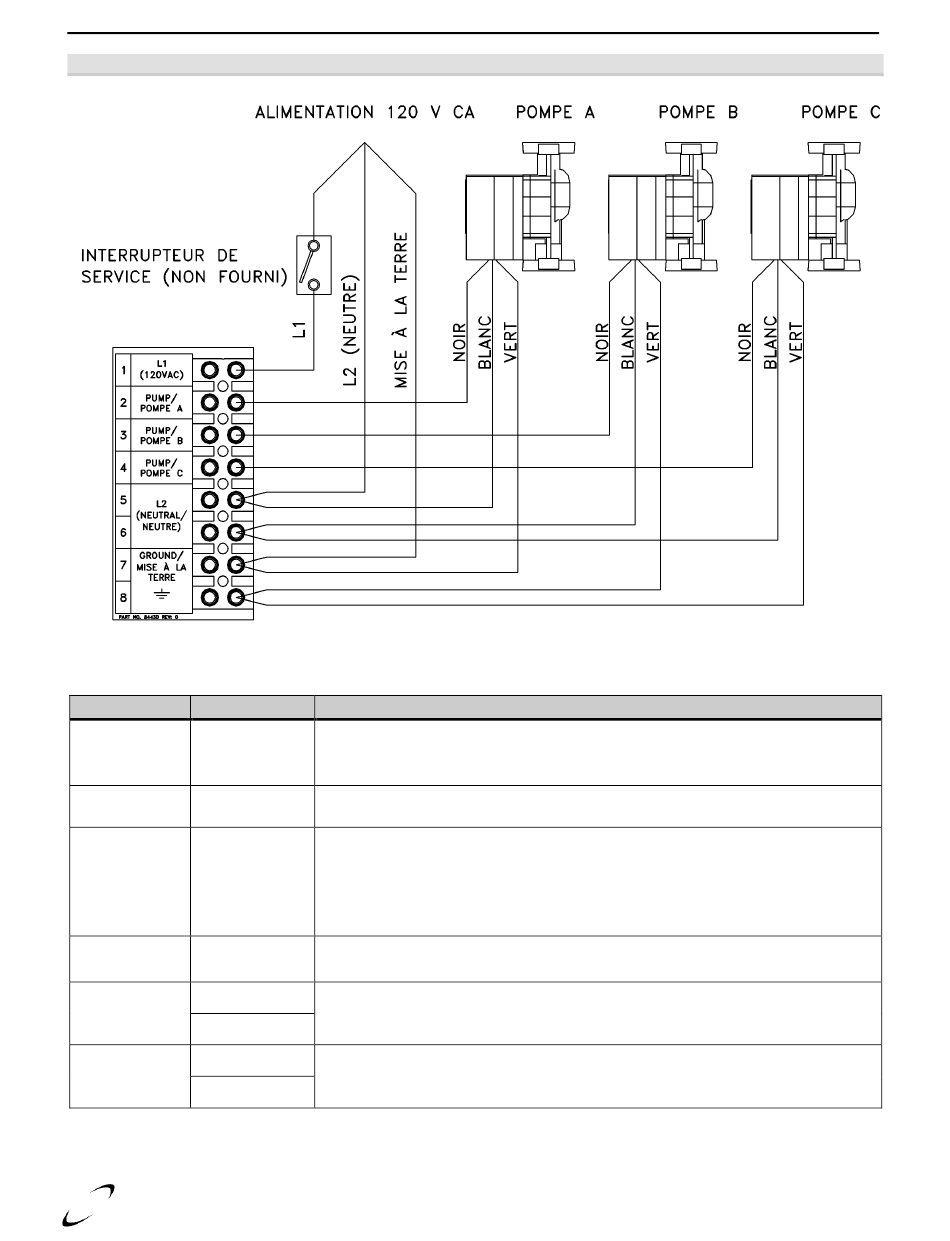

Figure 12-1 Schéma de câblage secteur au chantier
Lieu de connexion électrique du bloc d'alimentation. Note : la plupart des
codes d'installation requièrent l'installation d'un interrupteur de service
1
pour couper l'alimentation électrique de l'appareil.
Sortie 120 V CA vers la pompe de circulation ECS, alimentée lors d'une
2
demande d'eau chaude.
Sortie 120 V CA pour le circulateur de chaudière; alimentée pour toutes les
demandes; ECS, chauffage central local (CH1) et CH maître-esclave [CH2
3
(LL)]; cette sortie électrique ne sert pas pour tous les types de configuration
de plomberie, voir section 10.
Sortie 120 V CA du circulateur de chauffage central; alimentée lors d'une
4
demande de chauffage central (CH1) et CH central maître-esclave [CH2
(LL)].
5
Lieu de connexion pour les neutres du bloc d'alimentation et de tous les
circulateurs.
6
7
Lieu de connexion de la mise à la terre incluant celle de tous les circulateurs.
8
Installation et fonctionnement
