Fonction « Carte »
14
Ouvrir une carte
Disposer les capteurs

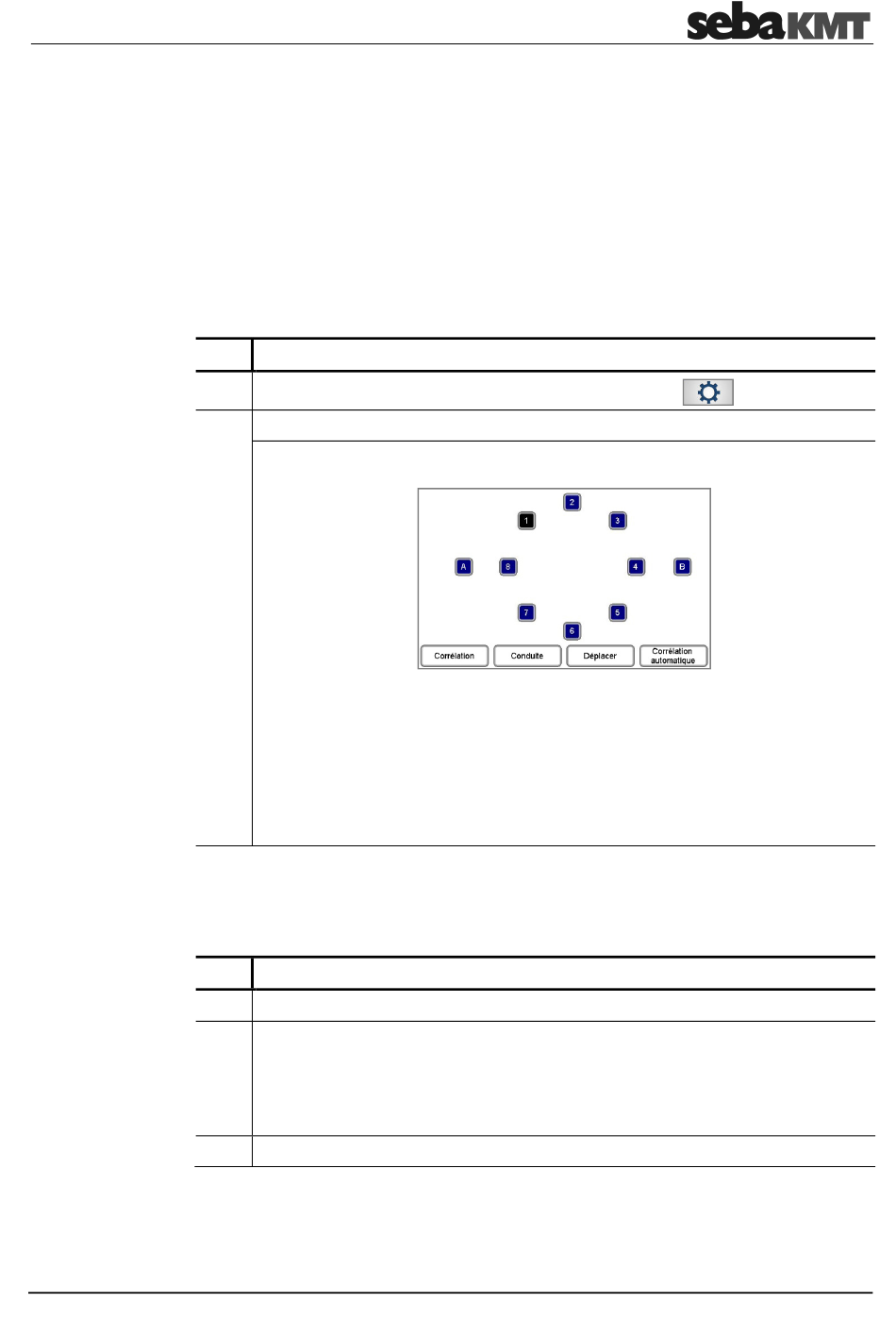

Fonction « Carte »
La fonction « carte » est un moyen clair permettant d'exploiter les données d'une
mesure différée.
Les capteurs utilisés sont représentés à l'écran. Entre les différents capteurs, des
portions de tuyau peuvent être réprésentées et les données de tuyau peuvent être
indiquées. De cette manière, le réseau de conduites existant peut être représenté à
l'écran.
La corrélation peut ensuite être appelée entre n'importe quelle paire de capteurs.
Pour ouvrir le menu « Carte », procédez comme suit :
Étape Description
1
Dans la barre du menu principal, appuyez sur la touche
2
Dans le menu affiché, appuyez sur la touche Carte.
Résultat : le menu suivant s'ouvre.
Les champs de forme carrée représentent les capteurs multipoints (1 à 8) ou les
Émetteurs (A + B) utilisés pour la mesure.
Si les coordonnées GPS des lieux d'installation ont été déterminées et
enregistrées avec le corrélateur, les symboles sont automatiquement disposés
de manière à refléter au mieux la réalité.
Si aucune donnée GPS n'est disponible, les symboles sont représentés sous la
forme d'un cercle à l'écran.
Les symboles des capteurs peuvent être déplacés et repositionnés à l'écran. (Possible
uniquement via l'écran tactile et non via le bouton de réglage)
Procédez comme suit :
Étape Description
Sélectionnez Déplacer.
1
2
Déplacez les symboles des capteurs apparaissant à l'écran avec votre doigt,
comme vous le souhaitez.
Si les données GPS des points de mesure sont enregistrées, vous pouvez
utiliser la touche GPS. Les symboles des capteurs sont ensuite
automatiquement positionnés.
Sélectionnez Quitter pour terminer l'opération.
3
97
.
