Étape Description
corrélation
1
2

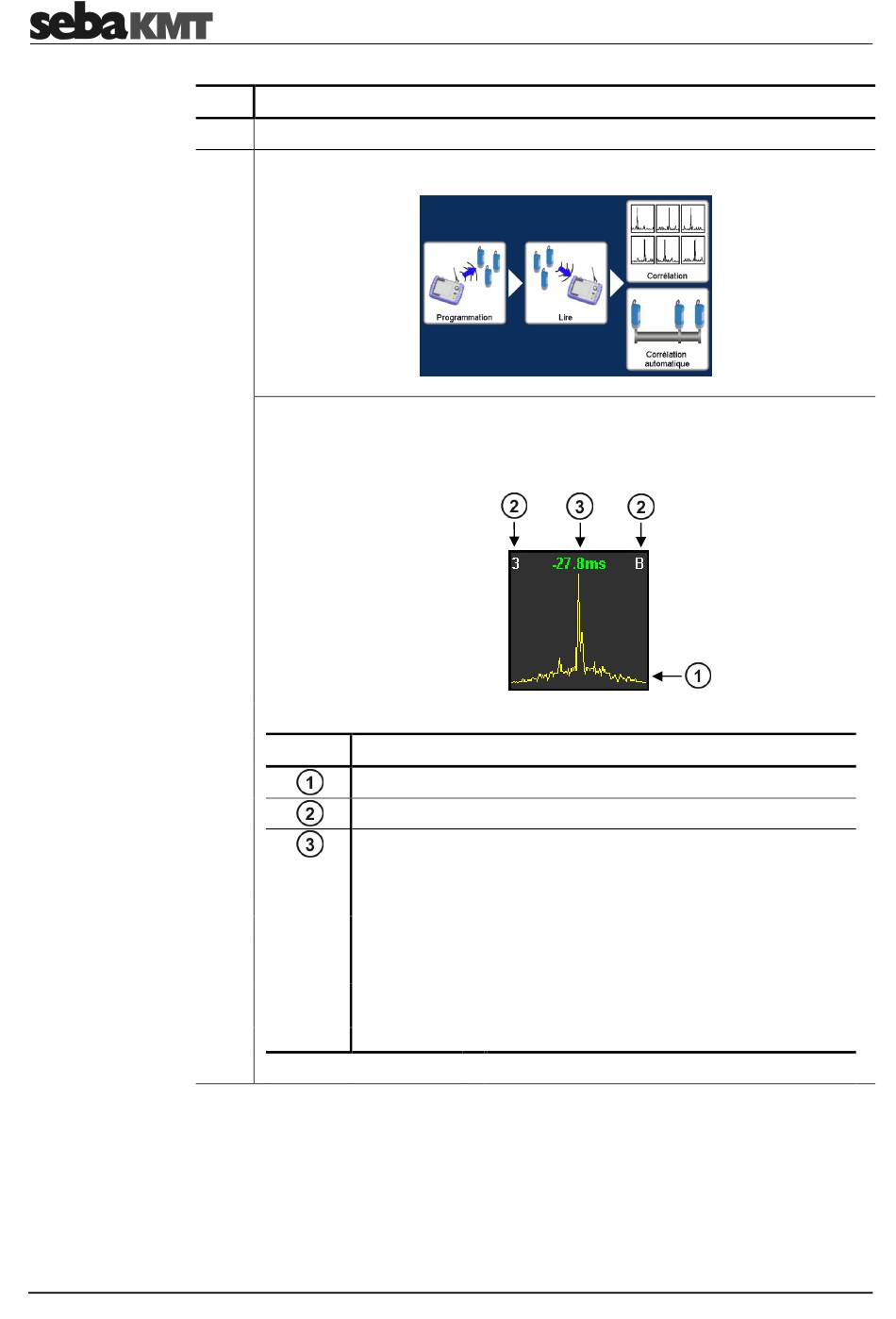

Dans l'écran d'accueil, appelez le mode de mesure différée souhaité.
Dans le menu affiché, cliquez sur Corrélation.
Résultat : une « multicorrélation » a lieu. Durant cette opération, les valeurs de
mesure de tous les capteurs sont corrélées entre elles. Le processus peut
prendre quelques secondes. Les résultats de corrélation sont ensuite
représentés pour toutes les paires de capteurs dans des fenêtres miniatures.
Élément Description
Courbe de corrélation
Numéros des deux capteurs corrélés
Différence de temps depuis le milieu de la portion de tuyau
jusqu'à la fuite.
La couleur des chiffres indique la qualité de la corrélation.
vert
jaune
rouge
signe nég. U la fuite se situe à gauche du centre de la
signe pos. U la fuite se situe à droite du centre de la portion
U bonne corrélation, résultat fiable
U aucun résultat fiable
U mauvaise corrélation, aucune fuite ou aucune
localisation claire possible
portion
76
Corrélation différée
