Fonction « Calculer la célérité sonique »
Étape Description
10
Sélectionnez OK.
Résultat : la corrélation démarre.
Si vous cliquez sur la courbe de corrélation, les outils d'analyse usuels s'ouvrent.
Si vous cliquez sur la courbe de fréquence, les outils d'analyse usuels s'ouvrent.
Vous pouvez ainsi régler un filtre de fréquence afin que les bruits parasites
survenant en plus de la source de bruit artificielle ne soient pas pris en compte
lors de la corrélation.

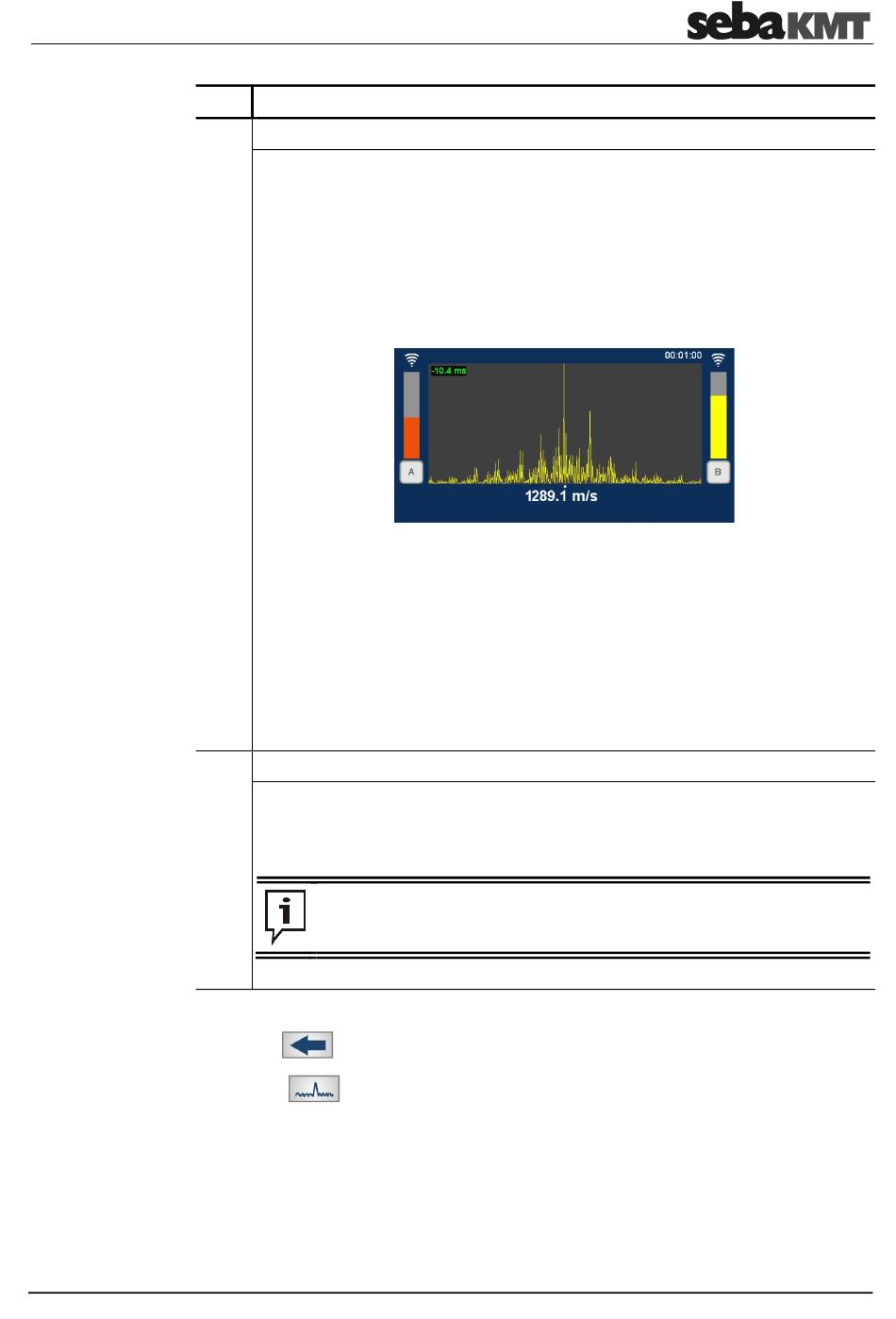

La célérité sonique dans le tuyau est calculée et s'affiche en dessous de la
courbe de corrélation.
Le résultat est considéré comme fiable si les critères suivants sont remplis :
La puissance du signal radio des deux capteurs (barre d'affichage en haut à
•
gauche et en haut à droite de l'écran) est bonne ou très bonne.
La valeur de temporisation (en haut à gauche dans le diagramme) est verte
•
et semble plausible.
La valeur affichée de la vitesse semble stable et plausible.
•
Si aucun résultat fiable n'est affiché, vous pouvez terminer le calcul à l'aide de la
touche Annuler.
11
Sélectionnez Accepter et afficher la conduite.
Résultat : le menu de saisie des données de tuyau s'ouvre.
Dans ce menu, le réglage « Manuel » a été automatiquement défini pour les
paramètres de matériau et de diamètre du tuyau. La célérité sonique déterminée
à l'instant a été appliquée.
Dès que la longueur de la portion de tuyau est modifiée dans ce menu,
la vitesse doit être également de nouveau mesurée.
La touche
vous permet de quitter le menu et de revenir à l'écran d'accueil.
La touche
vous permet de lancer une corrélation entre les Émetteurs à tout
moment. Le corrélateur se base dès maintenant sur la célérité sonique pour le calcul de
la courbe de corrélation. Cela est valable jusqu'à modification des paramètres du tuyau
dans le menu des données de tuyau ou jusqu'à réinitialisation des données de
corrélation.
91
