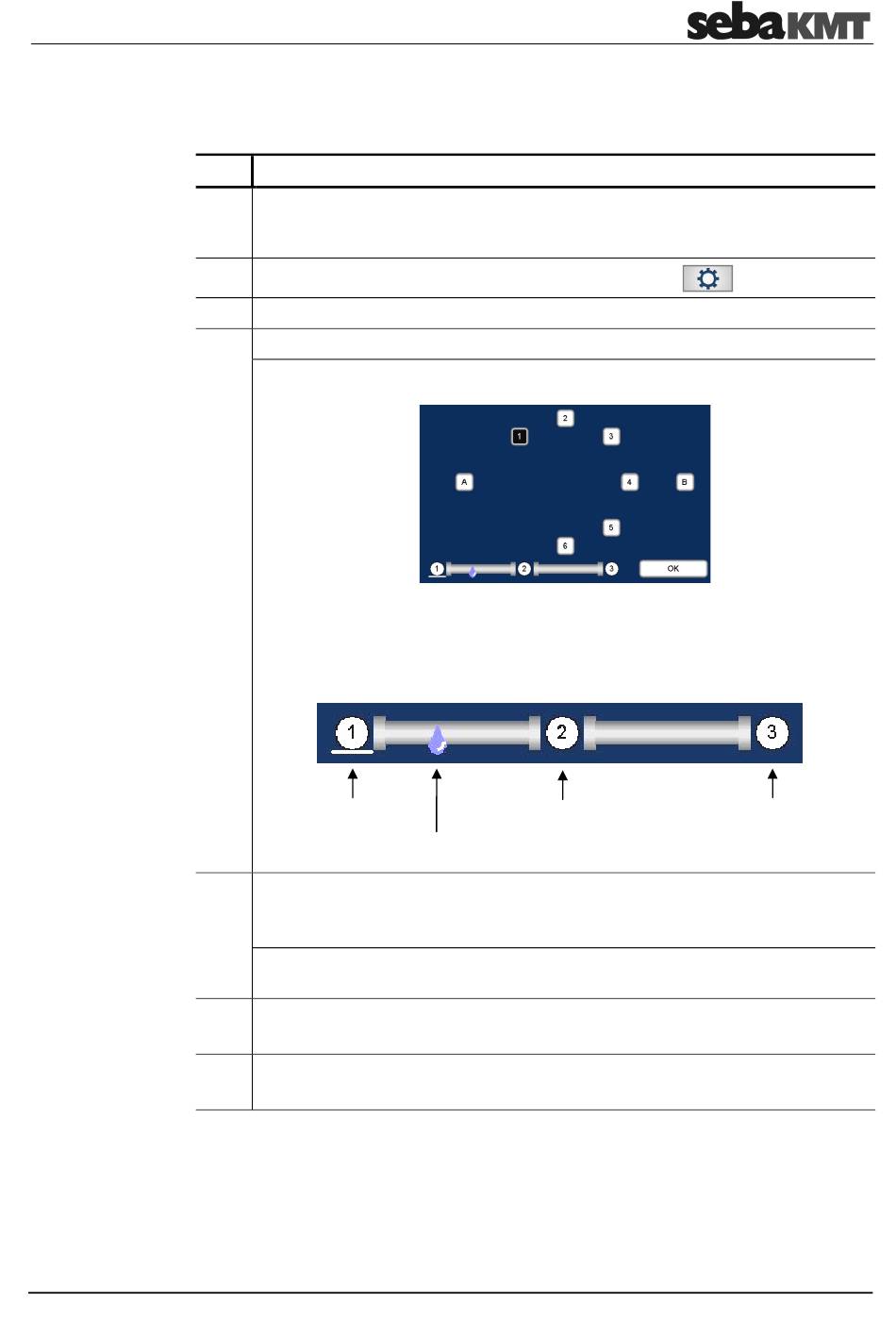

Fonction « Calculer la célérité sonique »
13.2.2
Procédure
Pour déterminer la célérité sonique dans le tuyau, procédez comme suit :
Étape Description
1
Dans l'écran d'accueil du corrélateur, sélectionnez le mode de mesure
différée souhaité (par ex. « COR MS-3 avec microphone ») à l'aide des touches
fléchées.
2
Dans la barre du menu principal, appuyez sur la touche
3
Dans le menu affiché, sélectionnez Outils.
4
Dans le menu affiché, sélectionnez Mesure vitesse.
Résultat : le menu suivant s'ouvre.
Les champs de forme carrée symbolisent les capteurs multipoints (1 à 8) ou les
Émetteurs (A + B) utilisés pour la mesure.
Le graphique figurant dans la partie inférieure représente la manière dont les
trois capteurs doivent être disposés par rapport à la source de bruit.
Position 1
5
Sélectionnez le capteur qui doit se trouver dans la position 1. Pour cela, cliquez
sur le champ du capteur concerné.
(Capteur « en amont » de la source de bruit)
Résultat : le numéro du capteur sélectionné apparaît maintenant dans la
position 1. Le trait blanc en dessous du numéro de position passe à la position 2.
6
Sélectionnez le capteur qui doit se trouver dans la position 2.
(Premier capteur « en aval de » la source de bruit)
7
Sélectionnez le capteur qui doit se trouver dans la position 3.
(Deuxième capteur « en aval de » la source de bruit)
Position 2
Source de bruit
93
.
Position 3
(Suite page suivante)
