ODMFM-R
Exemple 1
Slave 1
NBT
NBT
Slave 2
PRUDENCE
MODE D'EMPLOI
MIW-ODMFM-R-FR-000 - 16 / 04 / 18
TRANSMETTEUR
MULTIFONCTIONNEL AMBIANTE
RX
ТX
NBT
Slave n
Master
Utiliser un câble Cat 5E (non-croisé) selon la Norme 568A ou l'équivalent pour
l'entrée et la sortie "Power over Modbus" par RJ45.
Procédure d'étalonnage:
Étalonnage du capteur de l'humidité relative et de température n'est pas nécessaire.
Par défaut, l'élément de capteur de CO
intégré.
Facultatif, l'élément de capteur de CO
le biais de l' SSCDM. C'est la raison pour laquelle le capteur de CO
Plus d'informations sont disponibles dans la fiche technique et dans les instructions
de montage et d'utilisation de l'SSCDM.

Mode Bootloader

Grâce à la fonctionnalité "Bootloader", le micrologiciel peut être mis à jour par
communication Modbus RTU. Pour entrer "Boot mode", mettez un cavalier sur les
goupilles 3 et 4 de P1 et rébranchez l'alimentation. Dès que le 'Boot mode' est
activé, le micrologiciel peut être mis à jour par le biais du logiciel SM Boot (partie de
l'ensemble logicielle "3SModbus") ou à l'aide du pocket "Sensistant".

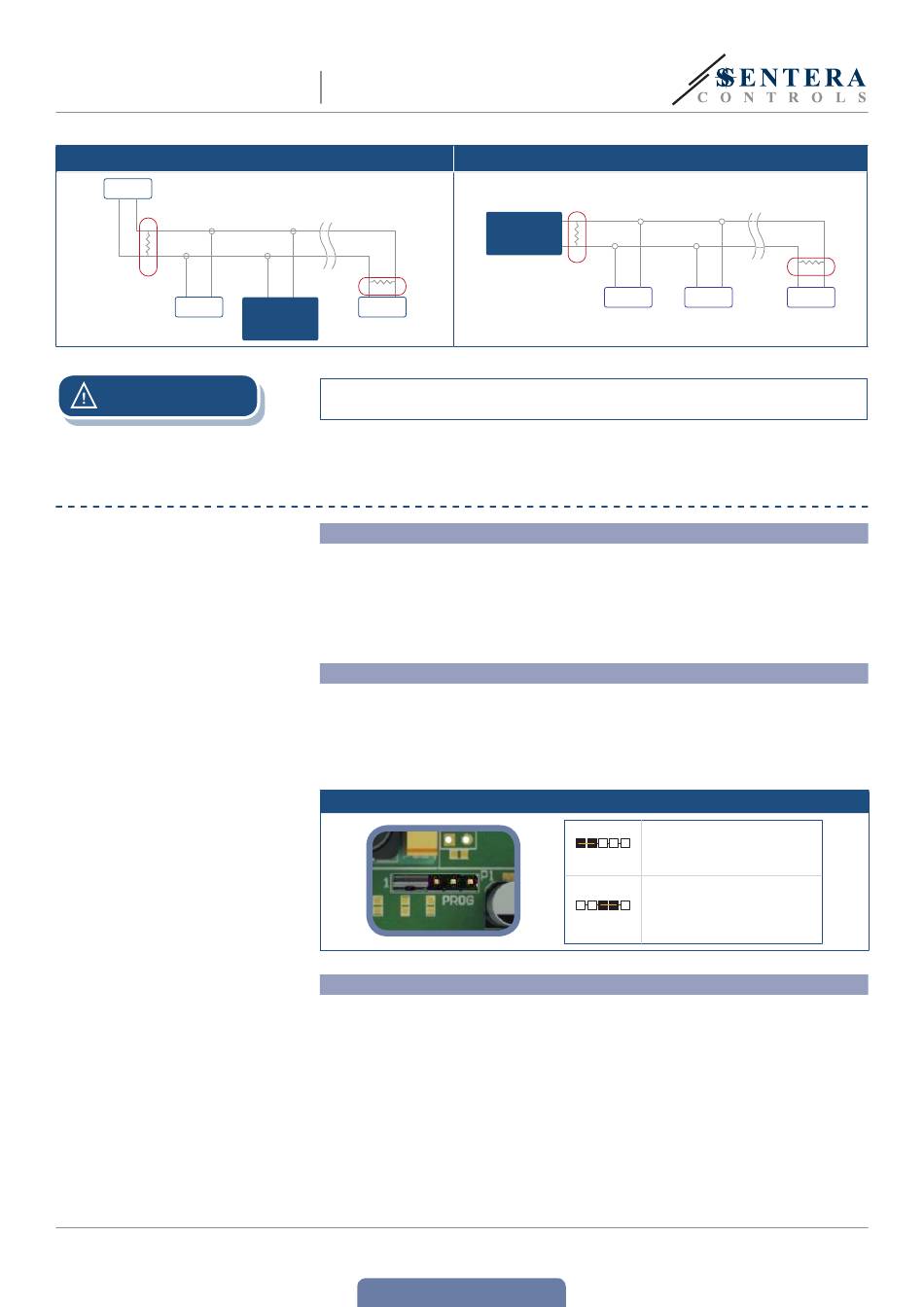

Fig. 5 Prise de programmation P1
Capteur de lumière ambiante
Il mesure le niveau d'éclairage ambiant afin d'activer ou de désactiver le registre 6 des
res registres Modbus. Il y a deux registre Modbus pour mettre le niveau d'éclairage
(en lux) : niveau Actif (Active) et niveau Veille (standby)
Si le niveau d'éclairage mesuré est inférieur au niveau de veille, le registre d'entrée
6 indique 'Standby'.
Si le niveau d'éclairage mesuré est supérieur au niveau actif, le registre 6 indique
'Active'.
Si le niveau de lumière ambiant mesuré est entre le niveau active et le niveau
veille, le registre 6 indique "Low intensity ».
www.sentera.eu
Retour à la Table des matières
Exemple 2
Master
NBT
Slave 1
est aussi auto-étalonné par une algorithme
2
peut être calibré et vérifié manuellement par
2
1 2 3 4 5
1 2 3 4 5
RX
ТX
NBT
Slave 2
Slave n
est amovible.
2
Branchez un cavalier sur les
goupilles 1 et 2 durant 5 secondes
pour réinitialisation des registres
Modbus
Branchez un cavalier sur
les goupilles 3 et 4 durant
20 secondes et redémarrez
l'alimentation pour entrer en mode
« bootloader »
7 - 10
