RSMFX-2R
NOTE
Example 1
Slave 1
NBT
Slave 2
NOTE
PRUDENCE
MODE D'EMPLOI
NOTE
MIW-RSMFX-2R-FR-000 - 27 / 04 / 2020
TRANSMETTEUR DE PIÈCE
MULTIFONCTIONNEL
4.
Raccordez les câbles selon le schéma de câblage (Voir Fig. 4).

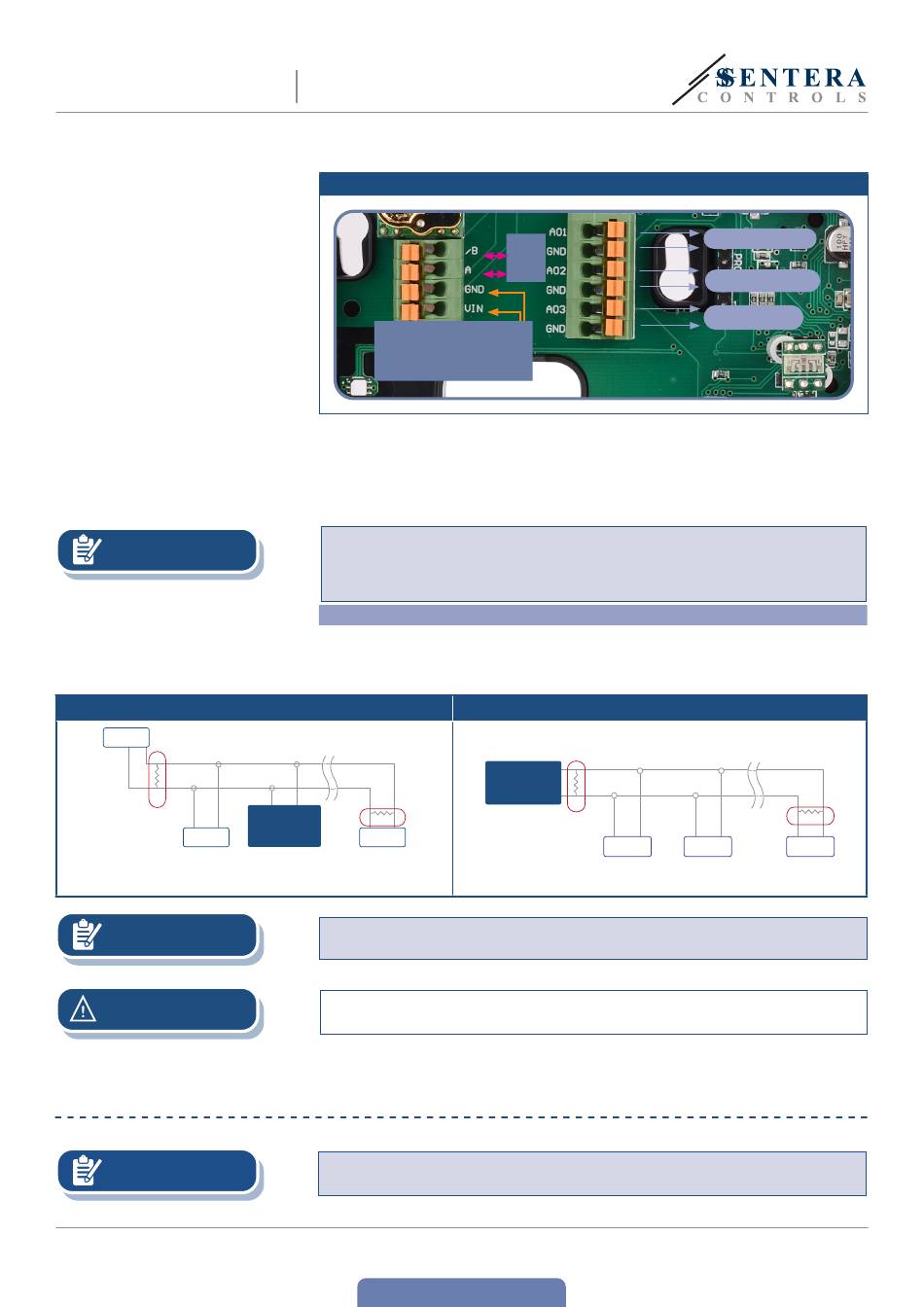

Fig. 4 Câblage et raccordements
Voltage d'alimentation
RSMFF-2R 18—34 VCC
RSMFG-2R 18—34 VCC /
5.
Fermez le boîtier et fixez le couvercle.
6.
Mettez sous tension.
7.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus ou
via le pocket "Sensistant" (si nécessaire). Pour consulter les paramètres d'usine,
voir Table Registres Modbus.
Pour les données complètes des registres Modbus, reportez-vous au Modbus
Register Map du produit, un document distinct joint au code de l'article sur le site
Web et contenant la liste des registres. Il peut que les produits avec des versions
antérieures du logiciel ne soient pas compatibles avec cette liste.
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre de stockage 9).
RX
ТX
NBT
Master
Slave n
Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
Ne pas exposer directement au soleil!
Pour plus d'informations et des paramètres, reportez-vous au fichier du registre
Modbus du produit, qui est joint au code d'article sur notre site Web.
www.sentera.eu
Retour à la table des matières
Modbus
RTU
A
/B
15—24 VCA ±10 %
Exemple 2
Master
NBT
Slave 1
Sortie analogique / modu-
lante 1 - température
Sortie analogique / modulante
2 - humidité relative
Sortie analogique / modu-
lante 3 - CO
2
RX
ТX
NBT
Slave 2
Slave n
8 - 10
5.
