DPS-M -2
Exemple 1
Slave 1
NBT
NBT
Slave 2
NOTE
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
NOTE
PRUDENCE
MIW-DPS-M-2-FR-001 - 19 / 12 / 18
TRANSMETTEUR DE PRES-
SION DIFFÉRENTIELLE
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre de maintien 32).
RX
ТX
NBT
Master
Slave n

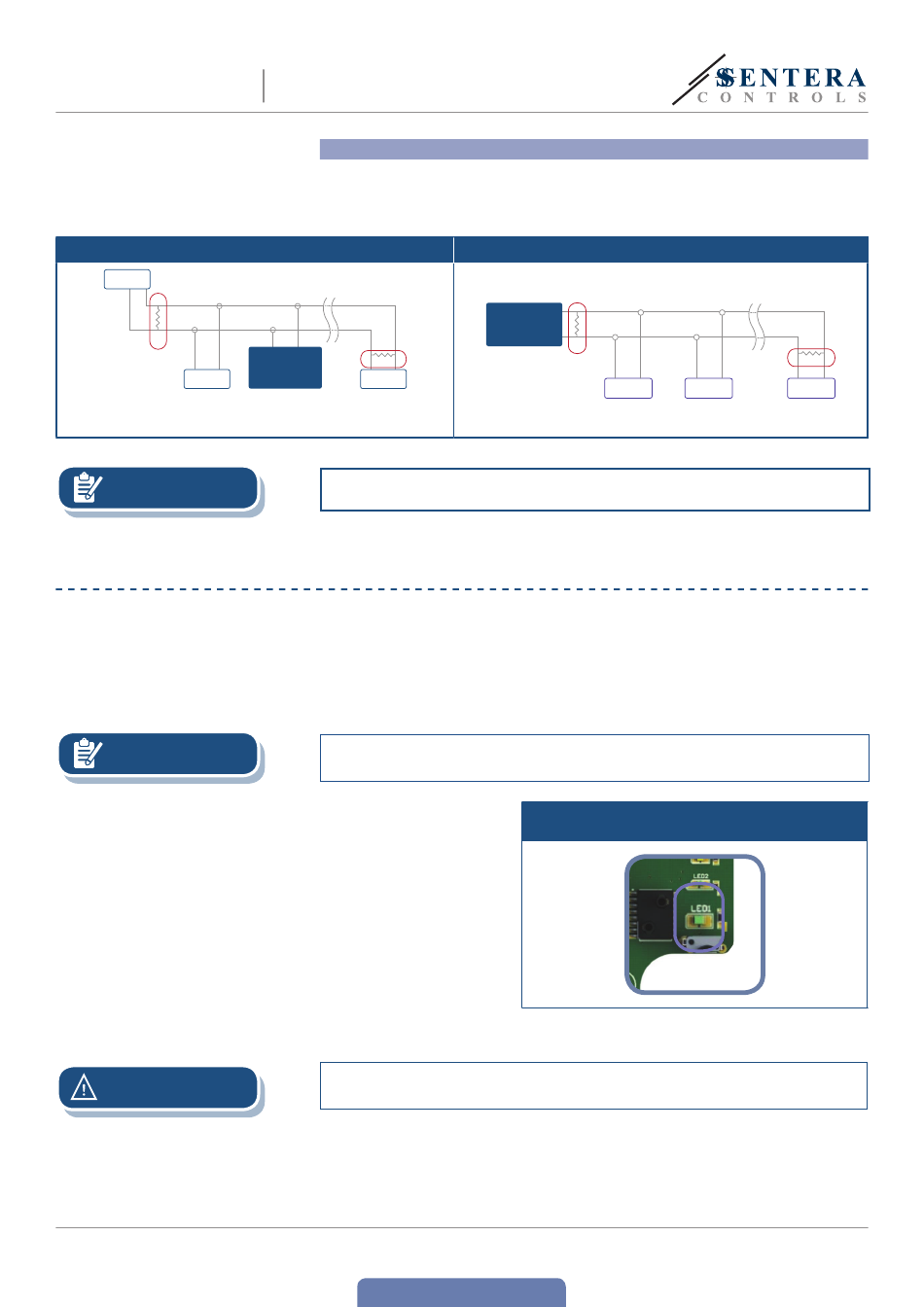

Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
La LED verte continue comme montré dans la Fig. 5 Voyant Alimentation /
Communication Modbus, signifie que l'appareil est alimenté. Si la LED1 n'est pas
allumée, vérifiez les raccordements.
La LED verte clignotante comme montré dans la Fig. 5 Voyant Alimentation /
Communication Modbus, signifie que l'appareil a détecté un réseau Modbus. Si la
LED ne clignote pas, vérifiez les raccordements.
Pour plus d'informations, cliquez ici pour la fiche technique du produit.
L'état des les LEDs peut être vérifié que lorsque l'appareil est sous tension.
Prenez les mesures de sécurité nécessaire!
www.sentera.eu
Retour à la Table des matières
Exemple 2
Master
NBT
Slave 1
Fig. 5 Voyant Alimentation / Communication
Modbus
RX
ТX
NBT
Slave 2
Slave n
7 - 15
